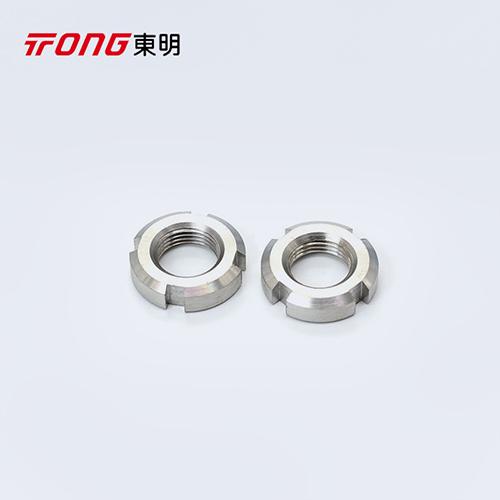

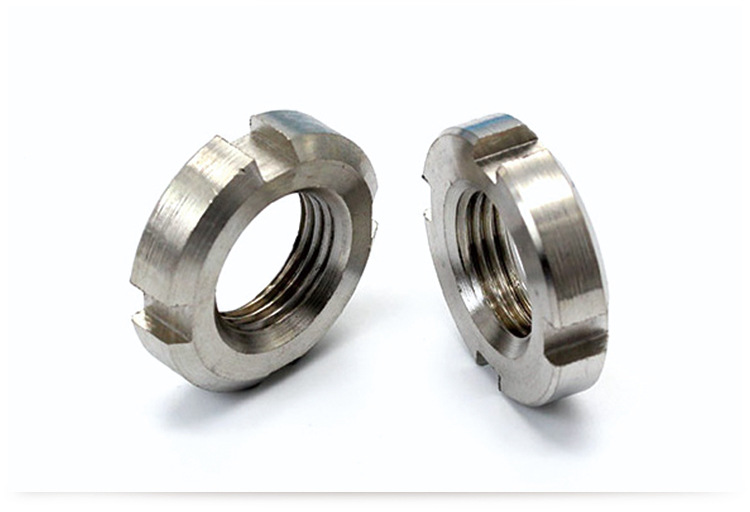

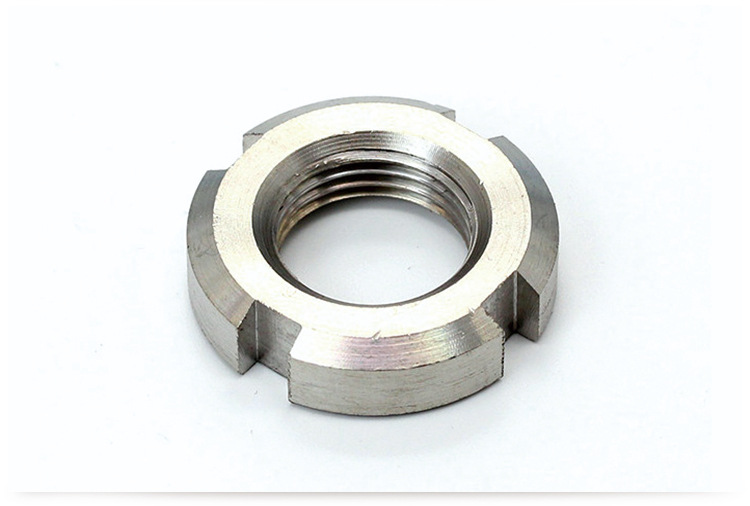

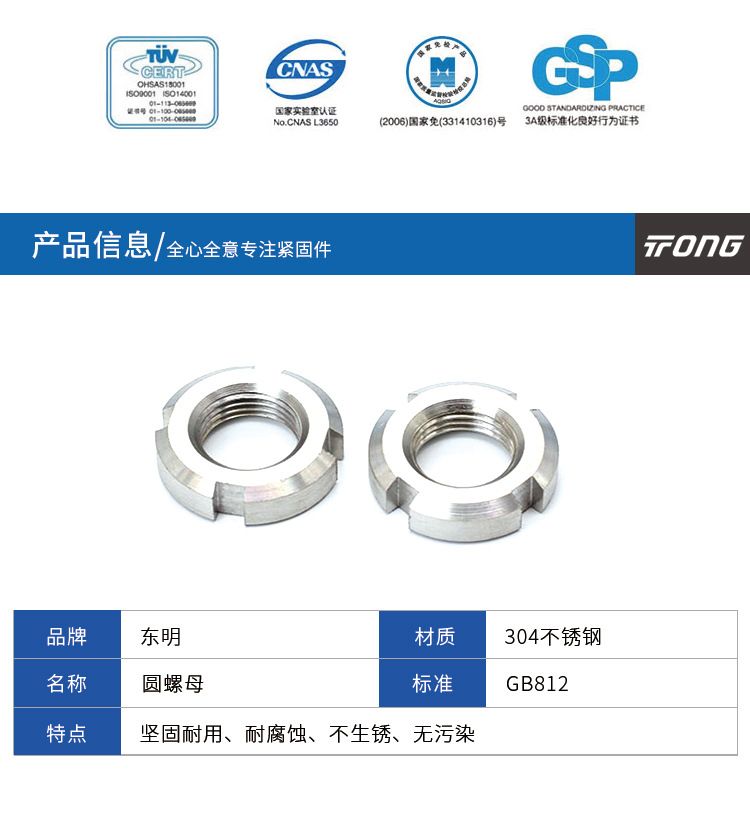

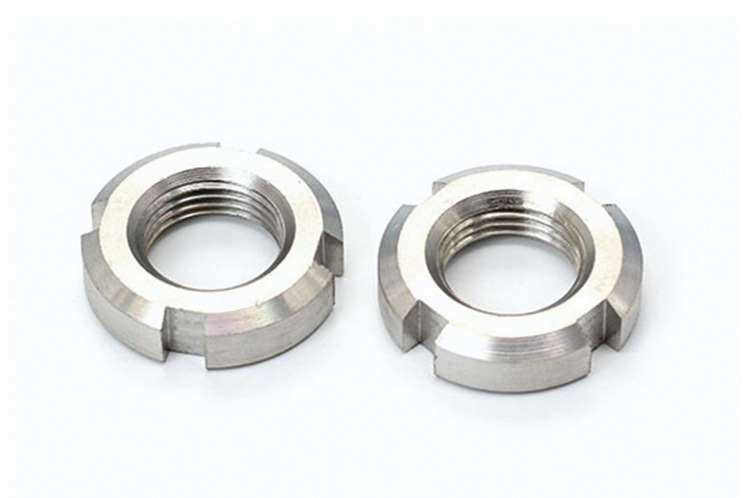

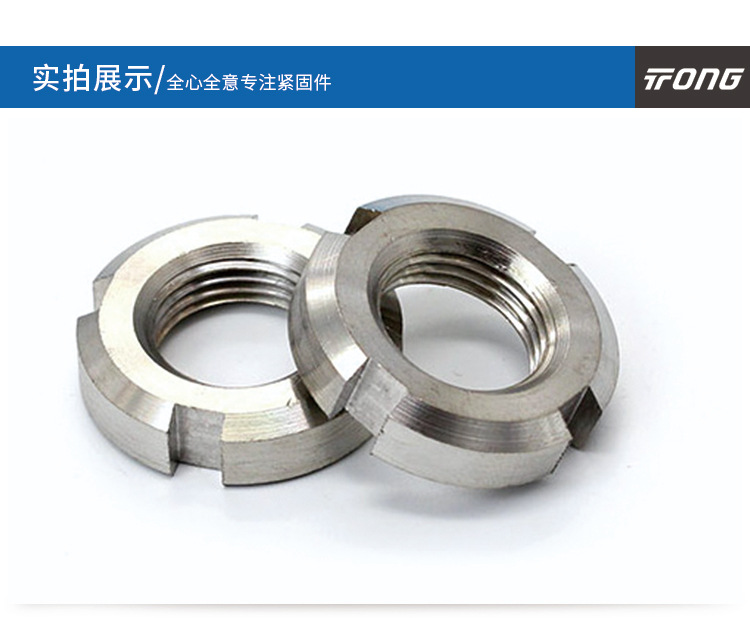

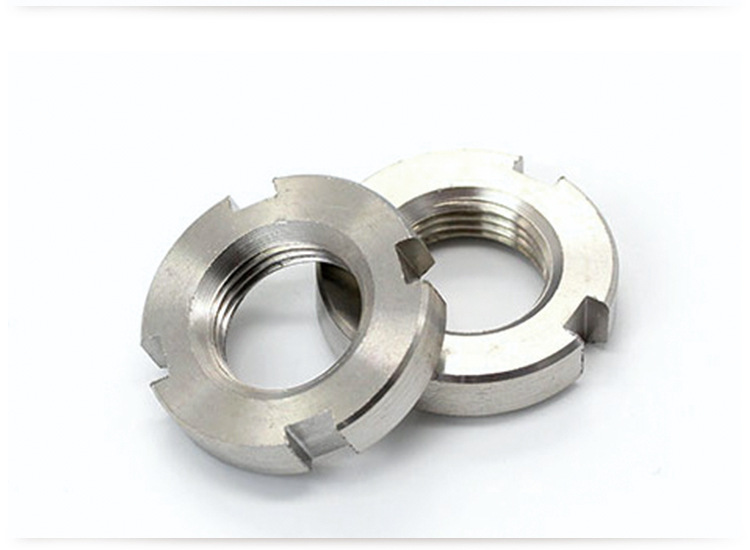

GB812 圆螺母

对应标准：GB 812-1988 圆螺母

立即在线询价立即在线询价

产品详情

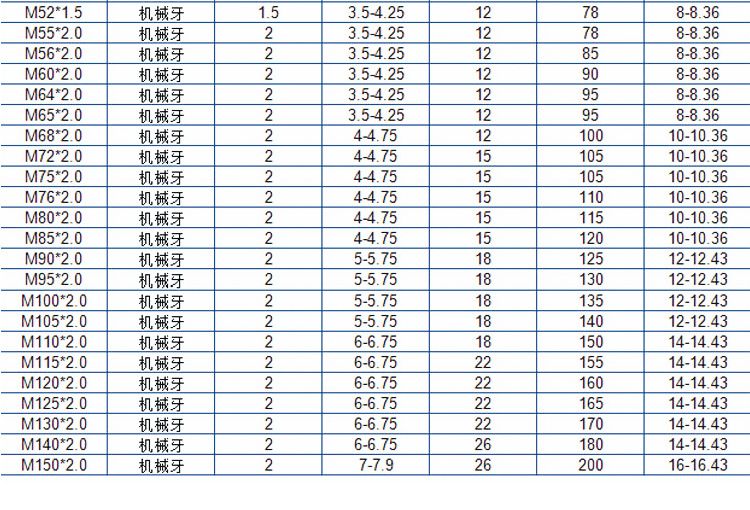

对应标准数据参考

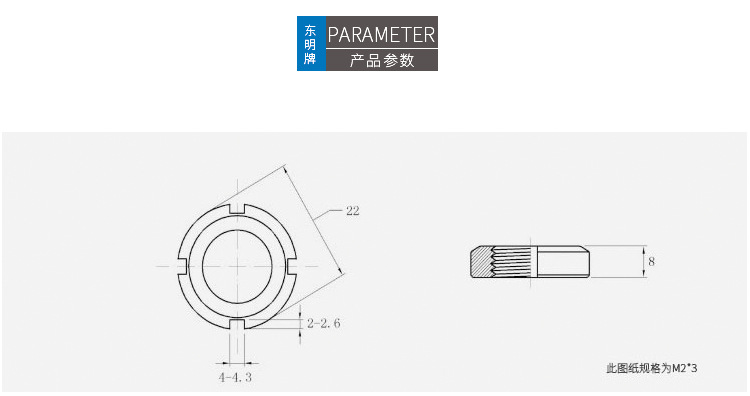

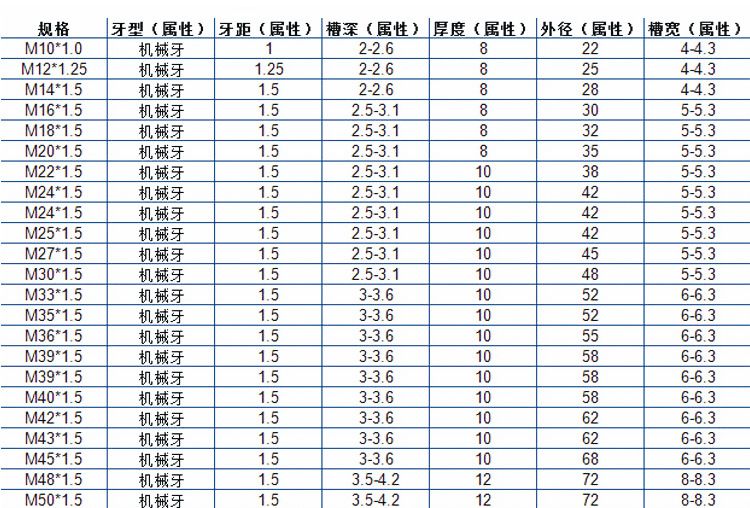

GB 812-1988 圆螺母 Round Nuts
	尺寸单位: 毫米(mm)

螺纹尺寸
d

M10
(× 1)

M12
(× 1.25)

M14
(× 1.5)

M16
(× 1.5)

M18
(× 1.5)

M20
(× 1.5)

M22
(× 1.5)

M24
(× 1.5)

M25
(× 1.5) ^①

M27
(× 1.5)

M30
(× 1.5)

M33
(× 1.5)

d_k
d₁
m
n		最大值
		最小值
t		最大值
		最小值
c

千件重(钢制)≈kg

22	25	28	30	32	35	38	42	42	45	48	52
16	19	20	22	24	27	30	34	34	37	40	43
8	8	8	8	8	8	10	10	10	10	10	10
4.3	4.3	4.3	5.3	5.3	5.3	5.3	5.3	5.3	5.3	5.3	6.3
4	4	4	5	5	5	5	5	5	5	5	6
2.6	2.6	2.6	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.6
2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3
0.5	0.5	0.5	0.5	0.5	0.5	0.5	1	1	1	1	1
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
16.82	21.58	26.82	28.44	31.19	37.31	54.91	68.88	65.88	75.49	82.11	93.32

螺纹尺寸
d

M35
(× 1.5) ^①

M36
(× 1.5)

M39
(× 1.5)

M40
(× 1.5) ^①

M42
(× 1.5)

M45
(× 1.5)

M48
(× 1.5)

M50
(× 1.5) ^①

M52
(× 1.5)

M55
(× 2)

M56
(× 2)

M60
(× 2)

d_k
d₁
m
n		最大值
		最小值
t		最大值
		最小值
c

千件重(钢制)≈kg

52	55	58	58	62	68	72	72	78	78	85	90
43	46	49	49	53	59	61	61	67	67	74	79
10	10	10	10	10	10	12	12	12	12	12	12
6.3	6.3	6.3	6.3	6.3	6.3	8.36	8.36	8.36	8.36	8.36	8.36
6	6	6	6	6	6	8	8	8	8	8	8
3.6	3.6	3.6	3.6	3.6	3.6	4.25	4.25	4.25	4.25	4.25	4.25
3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5
1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1	1
84.99	100.3	107.3	102.5	121.8	153.6	201.2	186.8	238	214.4	290.1	320.3

螺纹尺寸
d

M64
(× 2)

M65
(× 2) ^①

M68
(× 2)

M72
(× 2)

M75
(× 2) ^①

M76
(× 2)

M80
(× 2)

M85
(× 2)

M90
(× 2)

M95
(× 2)

M100
(× 2)

M105
(× 2)

d_k
d₁
m
n		最大值
		最小值
t		最大值
		最小值
c

千件重(钢制)≈kg

95	95	100	105	105	110	115	120	125	130	135	140
84	84	88	93	93	98	103	108	112	117	122	127
12	12	12	15	15	15	15	15	18	18	18	18
8.36	8.36	10.36	10.36	10.36	10.36	10.36	10.36	12.43	12.43	12.43	12.43
8	8	10	10	10	10	10	10	12	12	12	12
4.25	4.25	4.75	4.75	4.75	4.75	4.75	4.75	5.75	5.75	5.75	5.75
3.5	3.5	4	4	4	4	4	4	5	5	5	5
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
1	1	1	1	1	1	1	1	1	1	1	1
351.9	342.4	380.2	518	477.5	562.4	608.4	640.6	796.1	834.7	873.3	895

螺纹尺寸
d

M110
(× 2)

M115
(× 2)

M120
(× 2)

M125
(× 2)

M130
(× 2)

M140
(× 2)

M150
(× 2)

M160
(× 3)

M170
(× 3)

M180
(× 3)

M190
(× 3)

M200
(× 3)

d_k
d₁
m
n		最大值
		最小值
t		最大值
		最小值
c

千件重(钢制)≈kg

150	155	160	165	170	180	200	210	220	230	240	250
135	140	145	150	155	165	180	190	200	210	220	230
18	22	22	22	22	26	26	26	26	30	30	30
14.43	14.43	14.43	14.43	14.43	14.43	16.43	16.43	16.43	16.43	16.43	16.43
14	14	14	14	14	14	16	16	16	16	16	16
6.75	6.75	6.75	6.75	6.75	6.75	7.9	7.9	7.9	7.9	7.9	7.9
6	6	6	6	6	6	7	7	7	7	7	7
1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
1	1	1	1	1	1	1	1.5	1.5	1.5	1.5	1.5
1076	1369	1423	1477	1531	1937	2651	2810	2970	3610	3794	3978

①,仅用于滚动轴承锁紧装置
