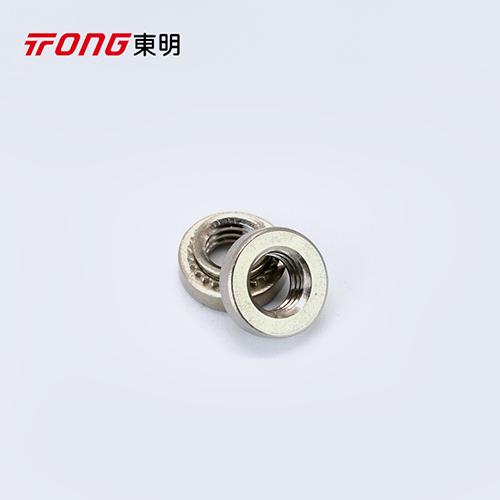

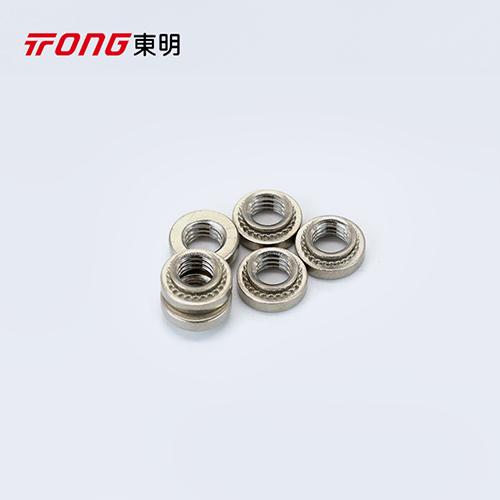

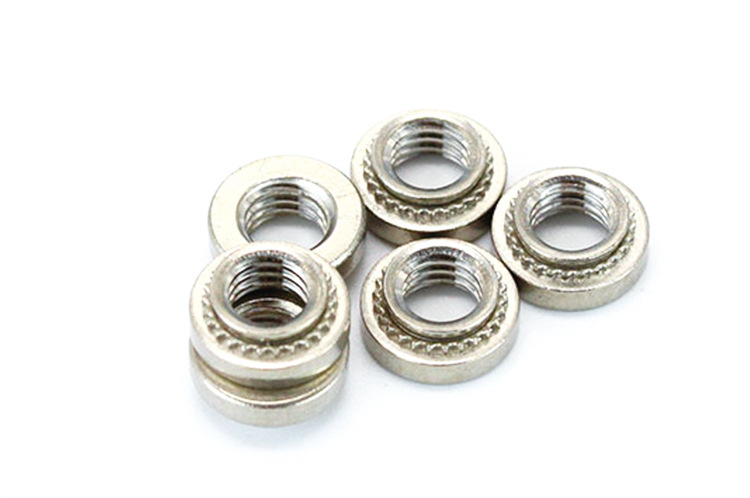

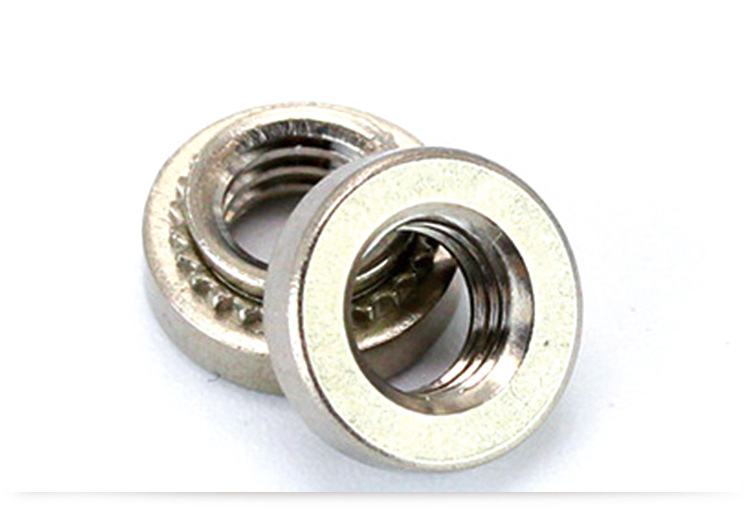

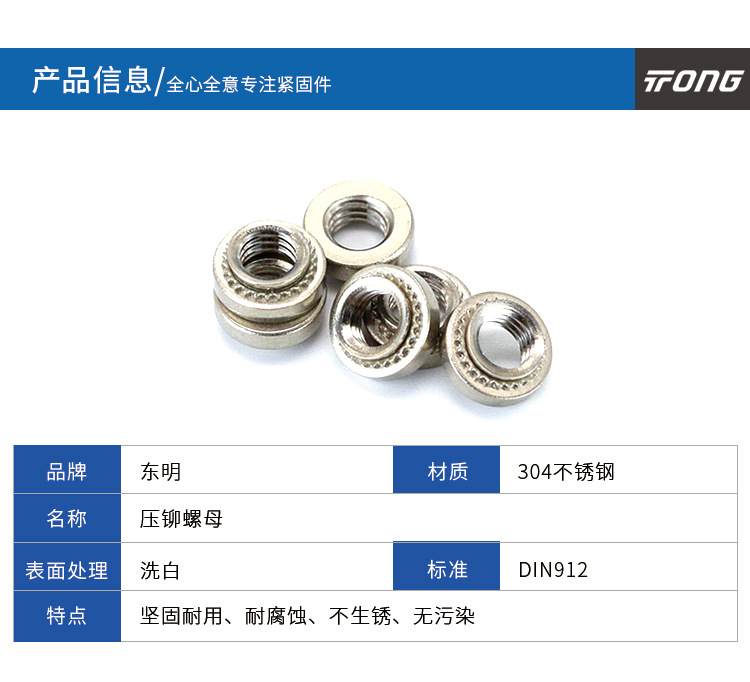

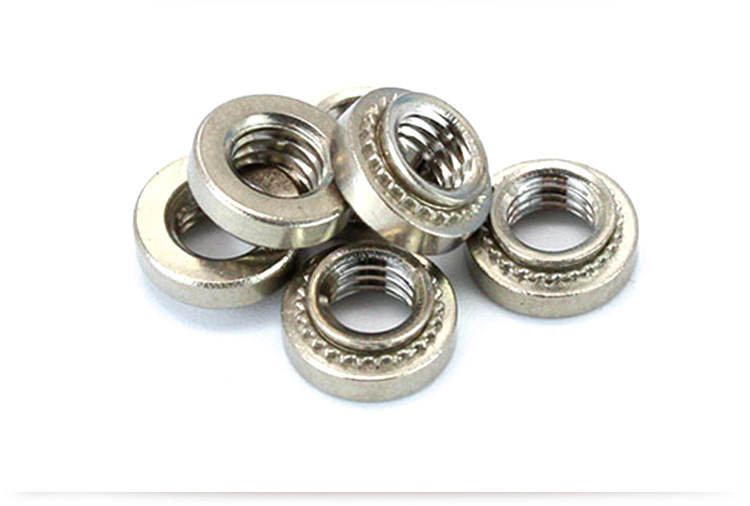

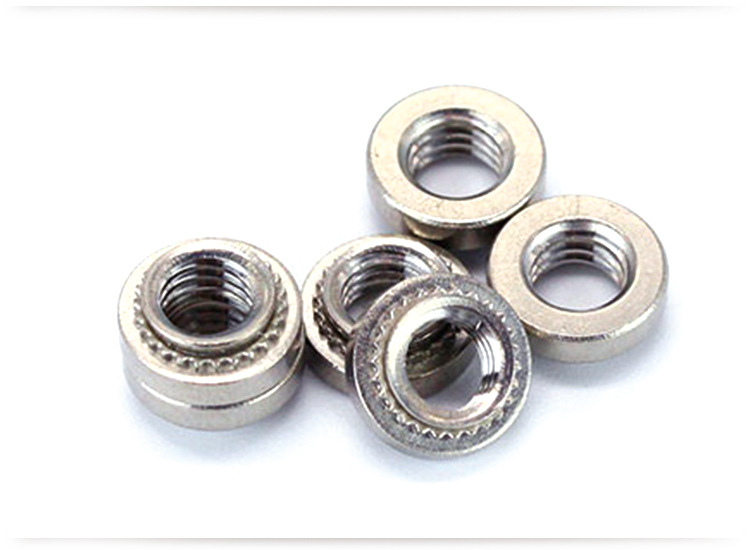

压铆螺母

对应标准:Self-Clinching S SS CLS CLSS SP 压铆螺母

产品详情

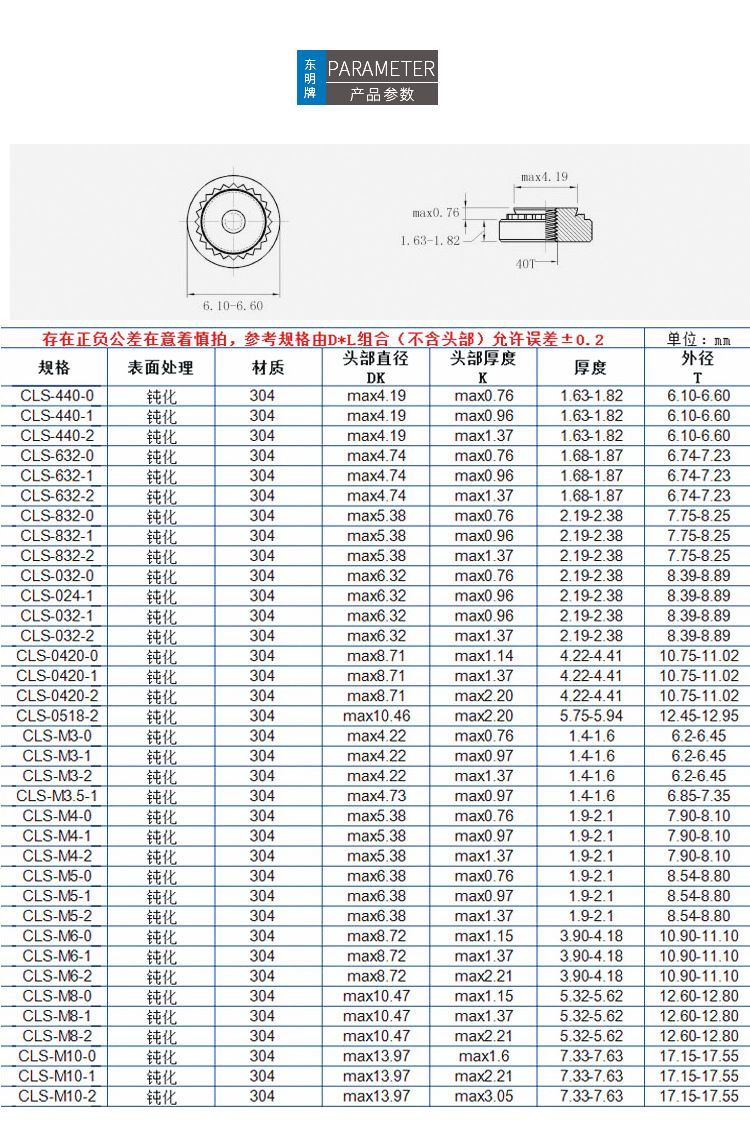

对应标准数据参考
Self-Clinching S SS CLS CLSS SP 压铆螺母
Self-Clinching Nuts
Self-Clinching S SS CLS CLSS SP 压铆螺母

尺寸单位:
螺纹规格 d
2# 2# 2# 3# 3# 3# 4# 4# 4# 4# 6# 6# 6# 6# 8# 8# 8# 8# 10# 10#
P
PP
k1 最大值
dc 最大值
dk 公称
最大值
最小值
k 公称
最大值
最小值
最小值
安装孔的直径 最小值=公称
最大值
类型 (Shank Code)
Code 碳钢
不锈钢
硬化不锈钢
- - - - - - - - - - - - - - - - - - - -
56 56 56 48 48 48 40 40 40 40 32 32 32 32 32 32 32 32 24 24
0.030 0.038 0.054 0.030 0.038 0.054 0.030 0.038 0.054 0.087 0.030 0.038 0.054 0.087 0.030 0.038 0.054 0.087 0.030 0.038
0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.187 0.187 0.187 0.187 0.212 0.212 0.212 0.212 0.249 0.249
0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.280 0.280 0.280 0.280 0.310 0.310 0.310 0.310 0.340 0.340
0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.290 0.290 0.290 0.290 0.320 0.320 0.320 0.320 0.350 0.350
0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.270 0.270 0.270 0.270 0.300 0.300 0.300 0.300 0.330 0.330
0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.090 0.090 0.090 0.090 0.090 0.090
0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.100 0.100 0.100 0.100 0.100 0.100
0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.080 0.080 0.080 0.080 0.080 0.080
0.030 0.040 0.056 0.030 0.040 0.056 0.030 0.040 0.056 0.090 0.030 0.040 0.056 0.090 0.030 0.040 0.056 0.090 0.030 0.040
0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.1875 0.1875 0.1875 0.1875 0.213 0.213 0.213 0.213 0.250 0.250
0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.1905 0.1905 0.1905 0.1905 0.216 0.216 0.216 0.216 0.253 0.253
0 1 2 0 1 2 0 1 2 3 0 1 2 3 0 1 2 3 0 1
S S S S S S S S S S S S S S S S S S S S
CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
SP SP SP / / / SP SP SP / SP SP SP / SP SP SP / SP SP
螺纹规格 d
10# 10# 10# 10# 10# 10# 12# 12# 12# 1/4 1/4 1/4 1/4 1/4 1/4 1/4 5/16 5/16 5/16 5/16
P
PP
k1 最大值
dc 最大值
dk 公称
最大值
最小值
k 公称
最大值
最小值
最小值
安装孔的直径 最小值=公称
最大值
类型 (Shank Code)
Code 碳钢
不锈钢
硬化不锈钢
- - - - - - - - - - - - - - - - - - - -
24 24 32 32 32 32 24 24 24 20 20 20 20 28 28 28 18 18 18 24
0.054 0.087 0.030 0.038 0.054 0.087 0.030 0.038 0.054 0.045 0.054 0.087 0.120 0.054 0.087 0.120 0.054 0.087 0.120 0.054
0.249 0.249 0.249 0.249 0.249 0.249 0.276 0.276 0.276 0.343 0.343 0.343 0.343 0.343 0.343 0.343 0.412 0.412 0.412 0.412
0.340 0.340 0.340 0.340 0.340 0.340 0.370 0.370 0.370 0.440 0.440 0.440 0.440 0.440 0.440 0.440 0.500 0.500 0.500 0.500
0.350 0.350 0.350 0.350 0.350 0.350 0.380 0.380 0.380 0.450 0.450 0.450 0.450 0.450 0.450 0.450 0.510 0.510 0.510 0.510
0.330 0.330 0.330 0.330 0.330 0.330 0.360 0.360 0.360 0.430 0.430 0.430 0.430 0.430 0.430 0.430 0.490 0.490 0.490 0.490
0.090 0.090 0.090 0.090 0.090 0.090 0.130 0.130 0.130 0.170 0.170 0.170 0.170 0.170 0.170 0.170 0.230 0.230 0.230 0.230
0.100 0.100 0.100 0.100 0.100 0.100 0.140 0.140 0.140 0.180 0.180 0.180 0.180 0.180 0.180 0.180 0.240 0.240 0.240 0.240
0.080 0.080 0.080 0.080 0.080 0.080 0.120 0.120 0.120 0.160 0.160 0.160 0.160 0.160 0.160 0.160 0.220 0.220 0.220 0.220
0.056 0.090 0.030 0.040 0.056 0.090 0.040 0.056 0.090 0.047 0.056 0.090 0.125 0.056 0.090 0.125 0.056 0.090 0.125 0.056
0.250 0.250 0.250 0.250 0.250 0.250 0.277 0.277 0.277 0.344 0.344 0.344 0.344 0.344 0.344 0.344 0.413 0.413 0.413 0.413
0.253 0.253 0.253 0.253 0.253 0.253 0.280 0.280 0.280 0.347 0.347 0.347 0.347 0.347 0.347 0.347 0.416 0.416 0.416 0.416
2 3 0 1 2 3 1 2 3 0 1 2 3 1 2 3 1 2 3 1
S S S S S S S S S S S S S S S S S S S S
CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
SP / SP SP SP / / / / SP SP SP / / / / SP SP / SP
螺纹规格 d
5/16 5/16 3/8 3/8 3/8 3/8 3/8 3/8 7/16 1/2 1/2 1/2 1/2 M2 M2 M2 M2.5 M2.5 M2.5 M3
P
PP
k1 最大值
dc 最大值
dk 公称
最大值
最小值
k 公称
最大值
最小值
最小值
安装孔的直径 最小值=公称
最大值
类型 (Shank Code)
Code 碳钢
不锈钢
硬化不锈钢
- - - - - - - - - - - - - 0.4 0.4 0.4 0.45 0.45 0.45 0.5
24 24 16 16 16 24 24 24 20 13 13 20 20 - - - - - - -
0.087 0.120 0.087 0.120 0.235 0.087 0.120 0.235 0.087 0.120 0.235 0.120 0.235 0.77 0.97 1.38 0.77 0.97 1.38 0.77
0.412 0.412 0.499 0.499 0.499 0.499 0.499 0.499 0.561 0.655 0.655 0.655 0.655 4.2 4.2 4.2 4.2 4.2 4.2 4.2
0.500 0.500 0.560 0.560 0.560 0.560 0.560 0.560 0.687 0.810 0.810 0.810 0.810 6.35 6.35 6.35 6.35 6.35 6.35 6.35
0.510 0.510 0.570 0.570 0.570 0.570 0.570 0.570 0.697 0.820 0.820 0.820 0.820 6.6 6.6 6.6 6.6 6.6 6.6 6.6
0.490 0.490 0.550 0.550 0.550 0.550 0.550 0.550 0.677 0.800 0.800 0.800 0.800 6.1 6.1 6.1 6.1 6.1 6.1 6.1
0.230 0.230 0.270 0.270 0.270 0.270 0.270 0.270 0.311 0.360 0.360 0.360 0.360 1.5 1.5 1.5 1.5 1.5 1.5 1.5
0.240 0.240 0.280 0.280 0.280 0.280 0.280 0.280 0.321 0.370 0.370 0.370 0.370 1.75 1.75 1.75 1.75 1.75 1.75 1.75
0.220 0.220 0.260 0.260 0.260 0.260 0.260 0.260 0.301 0.350 0.350 0.350 0.350 1.25 1.25 1.25 1.25 1.25 1.25 1.25
0.090 0.125 0.090 0.125 0.250 0.090 0.125 0.250 0.092 0.125 0.250 0.125 0.250 0.8 1 1.4 0.8 1 1.4 0.8
0.413 0.413 0.500 0.500 0.500 0.500 0.500 0.500 0.562 0.656 0.656 0.656 0.656 4.22 4.22 4.22 4.22 4.22 4.22 4.22
0.416 0.416 0.503 0.503 0.503 0.503 0.503 0.503 0.565 0.659 0.659 0.659 0.659 4.3 4.3 4.3 4.3 4.3 4.3 4.3
2 3 1 2 3 1 2 3 1 1 2 1 2 0 1 2 0 1 2 0
S S S S S S S S S S S S S S S S S S S S
CLS CLS CLS CLS CLS CLS CLS CLS - CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
SP / SP SP / SP SP / / / / / / / SP SP SP SP SP SP
螺纹规格 d
M3 M3 M3.5 M3.5 M3.5 M4 M4 M4 M5 M5 M5 M6 M6 M6 M6 M8 M8 M10 M10 M12
P
PP
k1 最大值
dc 最大值
dk 公称
最大值
最小值
k 公称
最大值
最小值
最小值
安装孔的直径 最小值=公称
最大值
类型 (Shank Code)
Code 碳钢
不锈钢
硬化不锈钢
0.5 0.5 0.6 0.6 0.6 0.7 0.7 0.7 0.8 0.8 0.8 1 1 1 1 1.25 1.25 1.5 1.5 1.75
- - - - - - - - - - - - - - - - - - - -
0.97 1.38 0.77 0.97 1.38 0.77 0.97 1.38 0.77 0.97 1.38 0.89 1.15 1.38 2.21 1.3 2.21 2.21 3.05 3.05
4.2 4.2 4.73 4.73 4.73 5.38 5.38 5.38 6.33 6.33 6.33 8.73 8.73 8.73 8.73 10.47 10.47 13.97 13.97 16.95
6.35 6.35 7.11 7.11 7.11 7.87 7.87 7.87 8.64 8.64 8.64 11.18 11.18 11.18 11.18 12.7 12.7 17.35 17.35 20.57
6.6 6.6 7.36 7.36 7.36 8.12 8.12 8.12 8.89 8.89 8.89 11.43 11.43 11.43 11.43 12.95 12.95 17.6 17.6 20.82
6.1 6.1 6.86 6.86 6.86 7.62 7.62 7.62 8.39 8.39 8.39 10.93 10.93 10.93 10.93 12.45 12.45 17.1 17.1 20.32
1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 2 4.08 4.08 4.08 4.08 5.47 5.47 7.48 7.48 8.5
1.75 1.75 1.75 1.75 1.75 2.25 2.25 2.25 2.25 2.25 2.25 4.33 4.33 4.33 4.33 5.72 5.72 7.73 7.73 8.75
1.25 1.25 1.25 1.25 1.25 1.75 1.75 1.75 1.75 1.75 1.75 3.83 3.83 3.83 3.83 5.22 5.22 7.23 7.23 8.25
1 1.4 0.8 1 1.4 0.8 1 1.4 0.8 1 1.4 0.92 1.2 1.4 2.29 1.4 2.29 2.29 3.18 3.18
4.22 4.22 4.75 4.75 4.75 5.41 5.41 5.41 6.35 6.35 6.35 8.75 8.75 8.75 8.75 10.5 10.5 14 14 17
4.3 4.3 4.83 4.83 4.83 5.49 5.49 5.49 6.43 6.43 6.43 8.83 8.83 8.83 8.83 10.58 10.58 14.08 14.08 17.08
1 2 0 1 2 0 1 2 0 1 2 00 0 1 2 1 2 1 2 1
S S S S S S S S S S S S S S S S S S S S
CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS /
SP SP - - - SP SP SP SP SP SP / / SP SP SP SP SP / /
