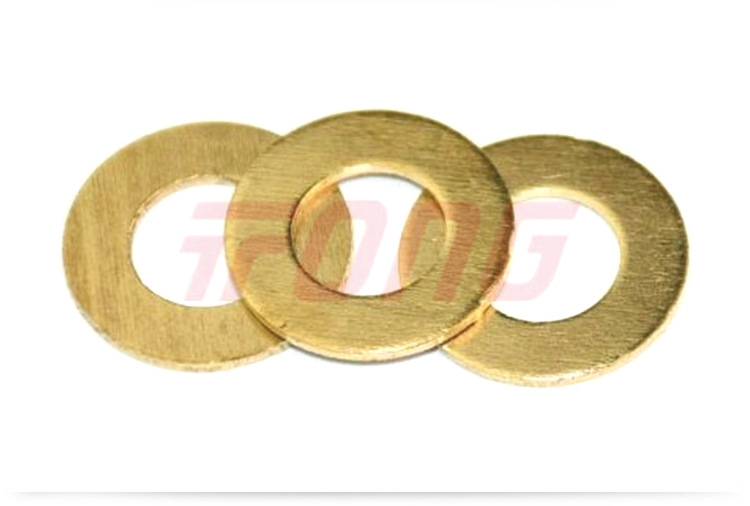

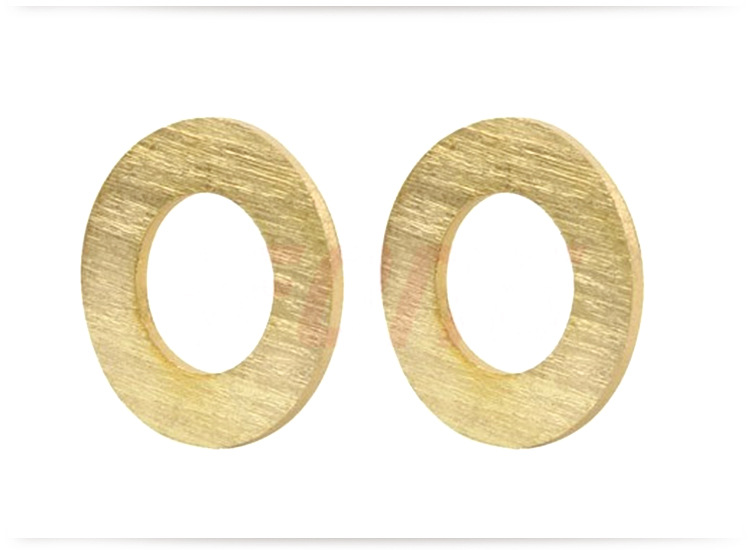

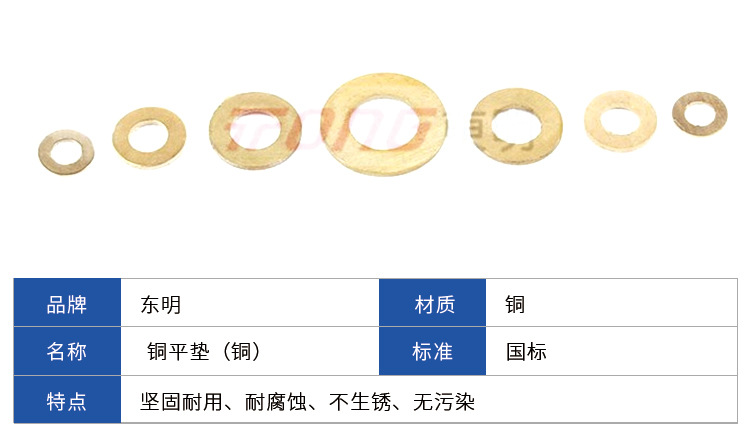

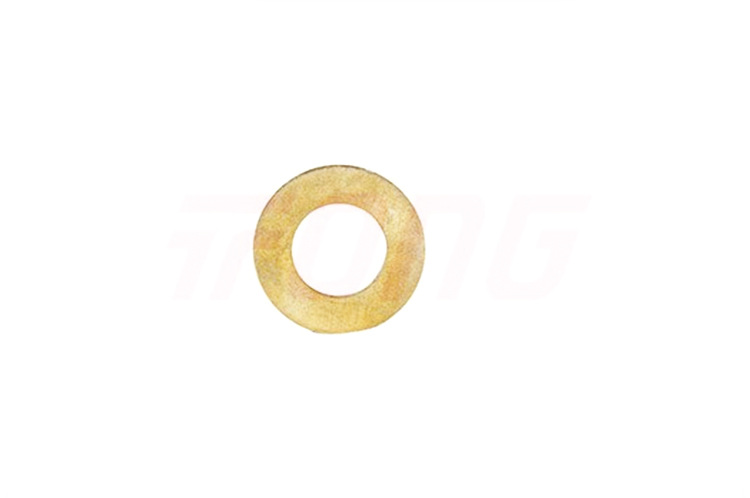

GB97 DIN125 平垫圈

对应标准：GB 97-1976 平垫

立即在线询价立即在线询价

产品详情

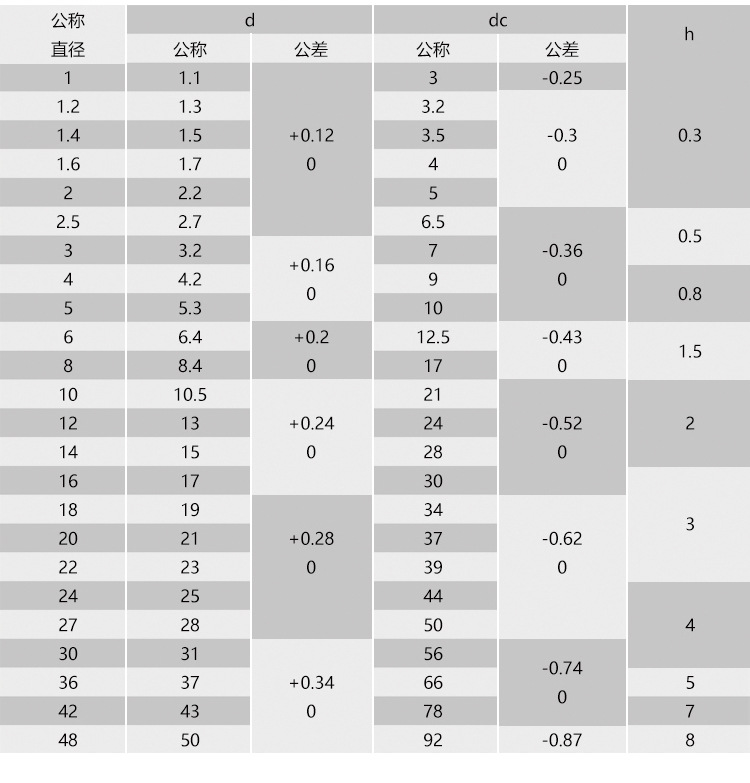

对应标准数据参考

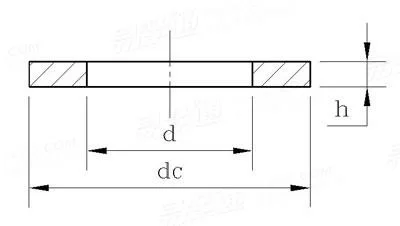

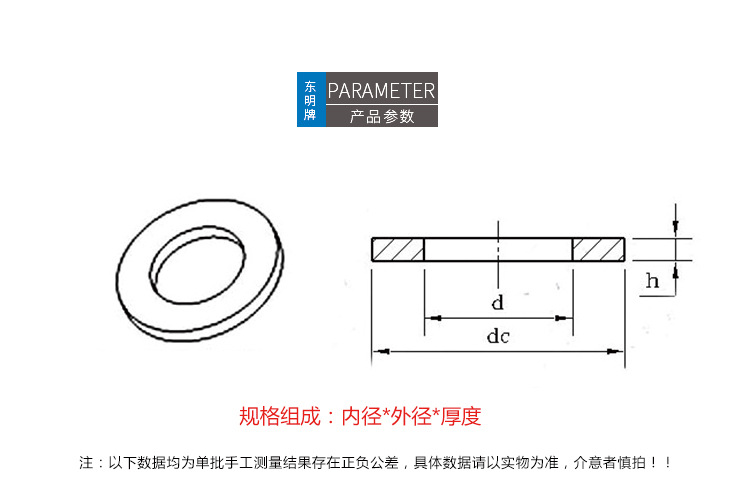

GB 97-1976 平垫 Plain Washers
	尺寸单位: 毫米(mm)

规格

Φ1

Φ1.2

Φ1.4

Φ1.6

Φ2

Φ2.5

Φ3

Φ4

d		最大值
		最小值
d_c		最大值
		最小值
h
千件重(钢制)≈kg		A型垫圈

1.22	1.42	1.62	1.82	2.32	2.82	3.36	4.36
1.1	1.3	1.5	1.7	2.2	2.7	3.2	4.2
3	3.2	3.5	4	5	6.5	7	9
2.75	2.9	3.2	3.7	4.7	6.14	6.64	8.64
0.3	0.3	0.3	0.3	0.3	0.5	0.5	0.8
0.0014	0.0016	0.018	0.024	0.037	0.108	0.12	0.308

规格

Φ5

Φ6

Φ8

Φ10

Φ12

(Φ14)

Φ16

(Φ18)

d		最大值
		最小值
d_c		最大值
		最小值
h
千件重(钢制)≈kg		A型垫圈

5.46	6.6	8.6	10.74	13.24	15.24	17.24	19.28
5.3	6.4	8.4	10.5	13	15	17	19
10	12.5	17	21	24	28	30	34
9.64	12.07	16.57	20.48	23.48	27.48	29.48	33.38
0.8	1.5	1.5	2	2	2	3	3
0.354	1.066	2.021	4.078	5.018	6.892	11.3	14.7

规格

Φ20

(Φ22)

Φ24

(Φ27)

Φ30

Φ36

Φ42

Φ48

d		最大值
		最小值
d_c		最大值
		最小值
h
千件重(钢制)≈kg		A型垫圈

21.28	23.28	25.28	28.28	31.34	37.34	43.34	50.34
21	23	25	28	31	37	43	50
37	39	44	50	56	66	78	92
36.38	38.38	43.38	49.38	55.26	65.26	77.26	91.13
3	3	4	4	4	5	7	8
17.16	18.42	32.33	42.32	53.64	92.07	182.8	294.1

①,技术条件按 GB 98-76 的规定。
