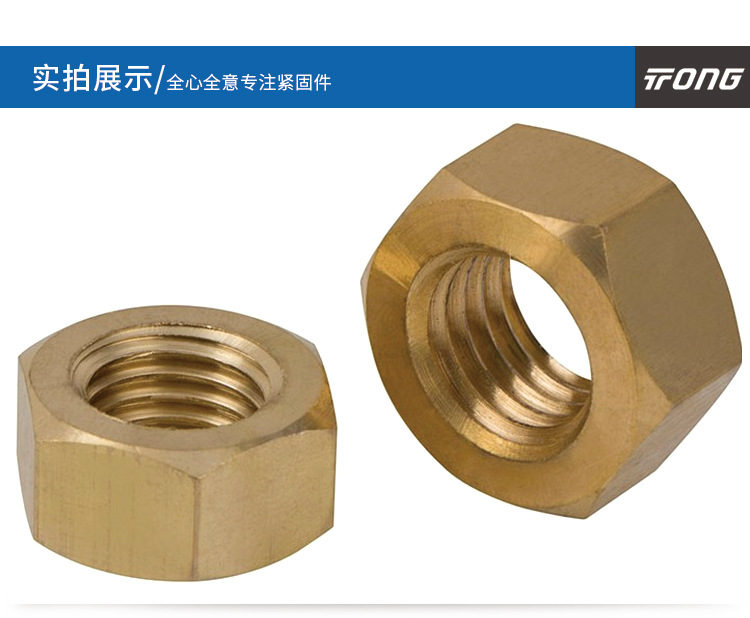

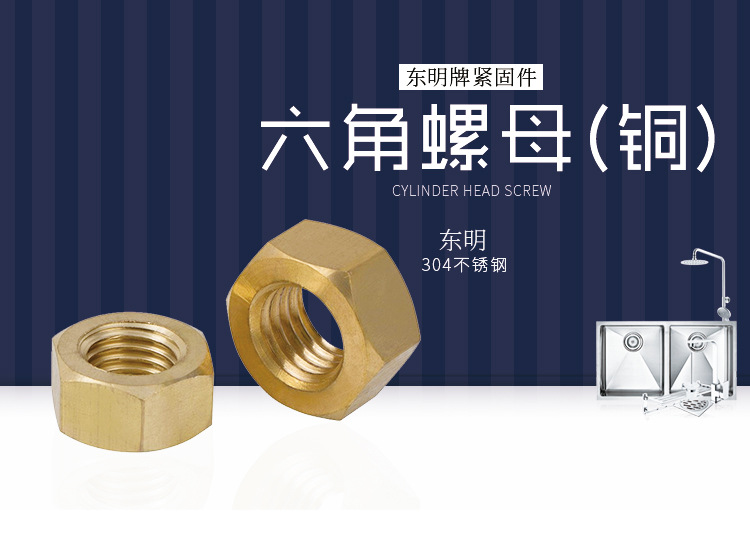

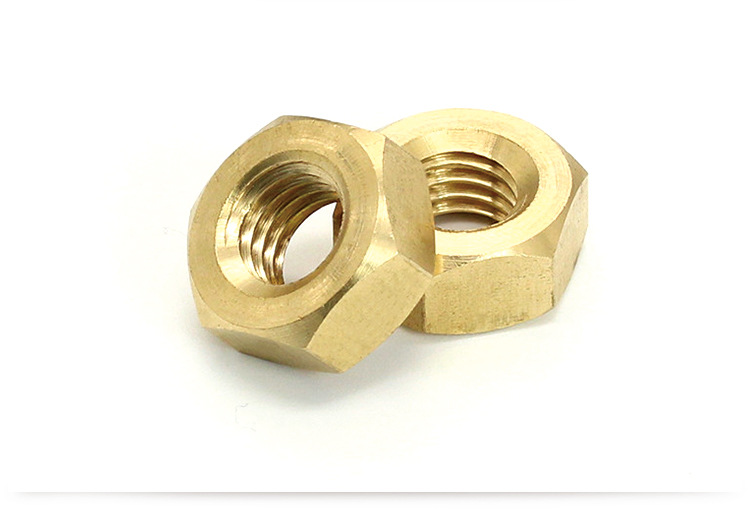

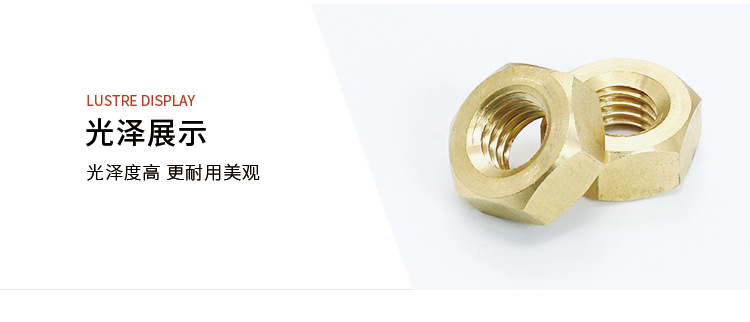

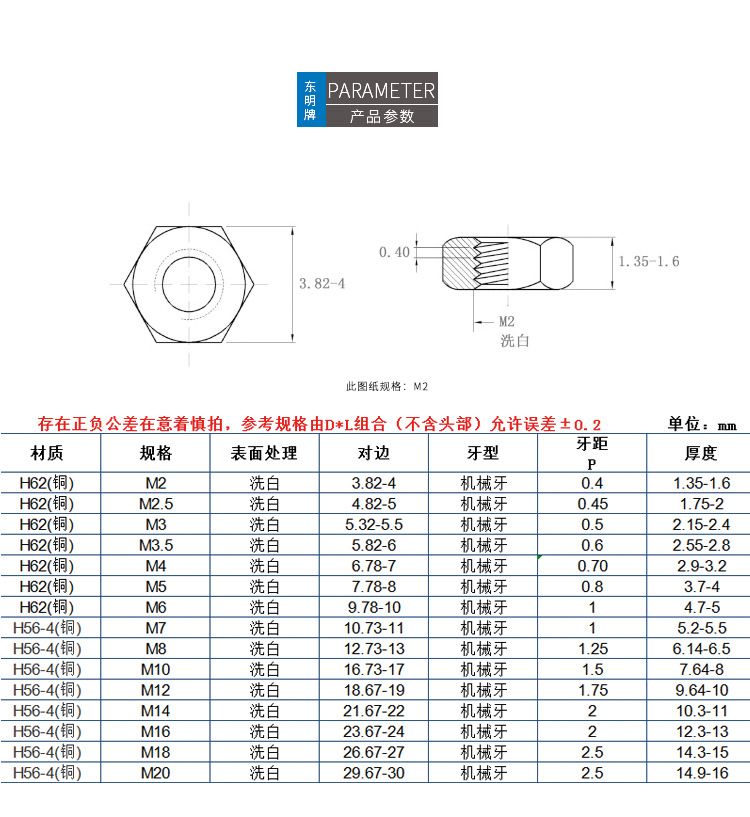

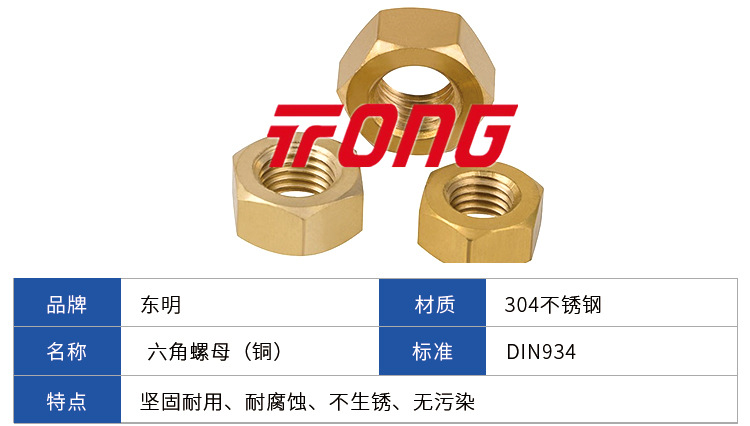

DIN934 铜螺母

对应标准:DIN 934-1987 六角螺母 米制粗牙和细牙螺纹 A级和B级

产品详情



对应标准数据参考

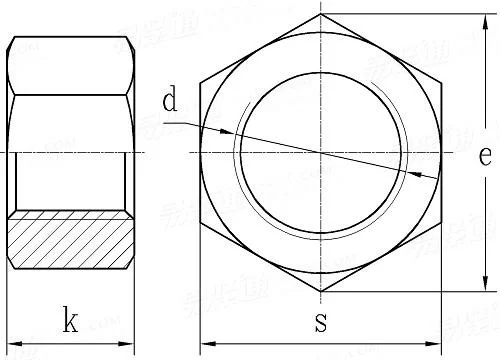

DIN 934-1987 六角螺母 米制粗牙和细牙螺纹 A级和B级
Hexagon Nuts With Metric Coarse And Fine Pitch thread, Product Classes A and B
DIN 934-1987 六角螺母 米制粗牙和细牙螺纹 A级和B级

尺寸单位: 毫米(mm)
螺纹尺寸
d
M1 M1.2 M1.4 M1.6 (M1.7) M2 (M2.3) M2.5 (M2.6) M3 (M3.5) M4
P 螺距 粗牙
细牙1
细牙2
m 最大值=公称
最小值
mw 最小值
s 最大值=公称
最小值
e 最小值
*
千件重(钢制)≈kg
0.25 0.25 0.3 0.35 0.35 0.4 0.45 0.45 0.45 0.5 0.6 0.7
/ / / / / / / / / / / /
/ / / / / / / / / / / /
0.8 1 1.2 1.3 1.4 1.6 1.8 2 2 2.4 2.8 3.2
0.55 0.75 0.95 1.05 1.15 1.35 1.55 1.75 1.75 2.15 2.55 2.9
0.44 0.6 0.76 0.84 0.92 1.08 1.24 1.4 1.4 1.72 2.04 2.32
2.5 3 3 3.2 3.5 4 4.5 5 5 5.5 6 7
2.4 2.9 2.9 3.02 3.38 3.82 4.32 4.82 4.82 5.32 5.82 6.78
2.71 3.28 3.28 3.41 3.82 4.32 4.88 5.45 5.45 6.01 6.58 7.66
- - - - - - - - - - - -
0.03 0.054 0.063 0.076 0.1 0.142 0.2 0.28 0.72 0.384 0.514 0.81
螺纹尺寸
d
M5 M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P 螺距 粗牙
细牙1
细牙2
m 最大值=公称
最小值
mw 最小值
s 最大值=公称
最小值
e 最小值
*
千件重(钢制)≈kg
0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
/ / / 1 1 1.5 1.5 1.5 1.5 2 1.5 2
/ / / / 1.25 1.25 / / 2 1.5 2 /
4 5 5.5 6.5 8 10 11 13 15 16 18 19
3.7 4.7 5.2 6.14 7.64 9.64 10.3 12.3 14.3 14.9 16.9 17.7
2.96 3.76 4.16 4.91 6.11 7.71 8.24 9.84 11.44 11.92 13.52 14.16
8 10 11 13 17 19 22 24 27 30 32 36
7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67 26.16 29.16 31 35
8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75 29.56 32.95 35.03 39.55
- - - - - - - - - - - -
1.23 2.5 3.12 5.2 11.6 17.3 25 33.3 49.4 64.4 79 110
螺纹尺寸
d
(M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P 螺距 粗牙
细牙1
细牙2
m 最大值=公称
最小值
mw 最小值
s 最大值=公称
最小值
e 最小值
*
千件重(钢制)≈kg
3 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
2 2 2 3 3 3 3 3 3 4 4 4
/ / / / / / / / / / / /
22 24 26 29 31 34 36 38 42 45 48 51
20.7 22.7 24.7 27.4 29.4 32.4 34.4 36.4 40.4 43.4 46.4 49.1
16.56 18.16 19.76 21.92 23.52 25.9 27.5 29.1 32.3 34.7 37.1 39.3
41 46 50 55 60 65 70 75 80 85 90 95
40 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
- - - - - - - - - - - -
165 223 288 393 502 652 800 977 1220 1420 1690 1980
螺纹尺寸
d
(M68) M72 (M76) M80 (M85) M90 M100 M110 M125 M140 M160
P 螺距 粗牙
细牙1
细牙2
m 最大值=公称
最小值
mw 最小值
s 最大值=公称
最小值
e 最小值
*
千件重(钢制)≈kg
6 / / / / / / / / / /
/ 6 6 6 6 6 6 6 6 6 6
4 4 4 4 4 4 4 4 4 / /
54 58 61 64 68 72 80 88 100 112 128
52.1 56.1 59.1 62.1 66.1 70.1 78.1 85.8 97.8 109.8 125.5
41.7 44.9 47.3 49.7 52.9 56.1 62.5 68.6 78.2 87.8 100
100 105 110 115 120 130 145 155 180 200 230
97.8 102.8 107.8 112.8 117.8 127.5 142.5 152.5 177.5 195.4 225.4
110.51 116.16 121.81 127.46 133.11 144.08 161.02 172.32 200.57 220.8 254.7
- - - - - - - 170 196 216 248
2300 2670 3040 3440 3930 4930 6820 8200 13000 17500 26500
①,* 在尺寸为M110或更大的情况下,六角形边缘可以是圆角。
②,本标准已被ISO 4032、ISO 8673和ISO 8674替代
③,材料
a)钢,性能等级: ≤M2.5: 6; M3~M39:6,8,10; > M39: 按协议。标准DIN 267-4
b)不锈钢,性能等级: ≤M39: A2-70, A4-70; >M39: 按协议。标准DIN 267-11
c)有色金属,性能等级:按协议。标准DIN 267-18
