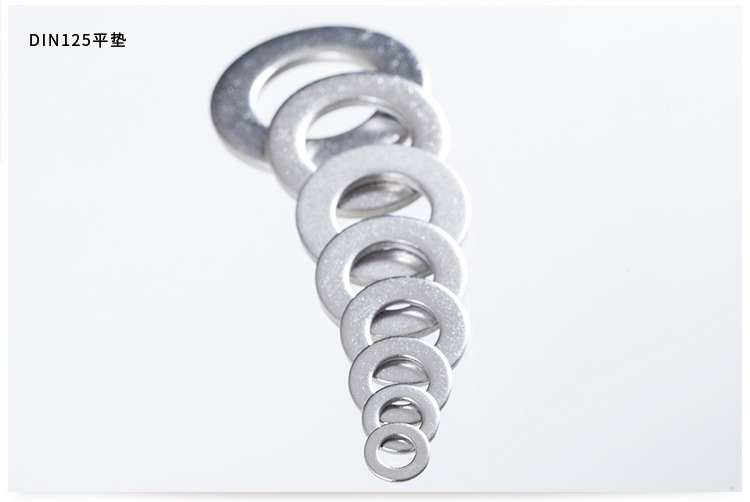

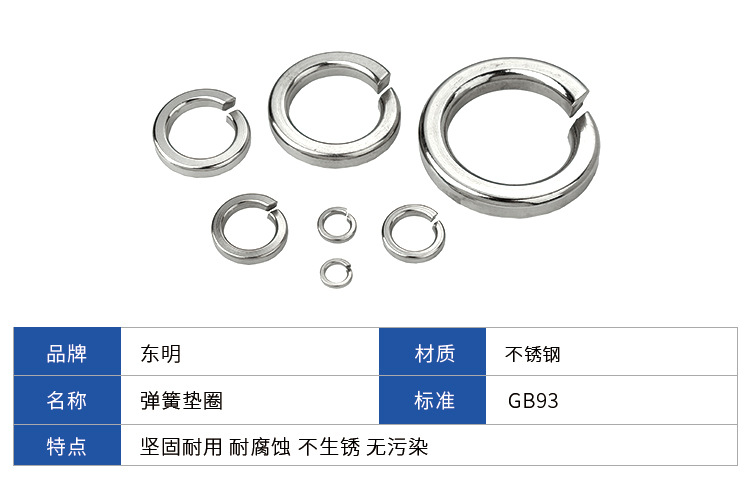

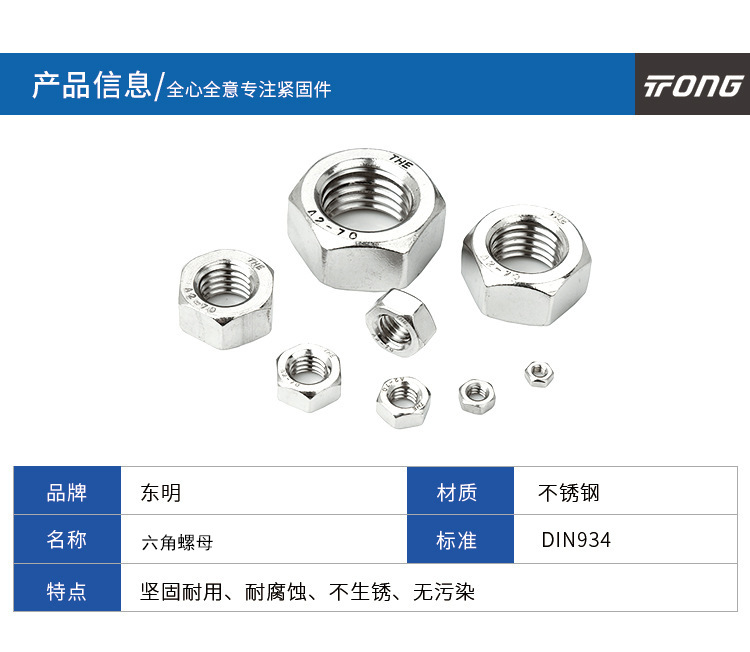

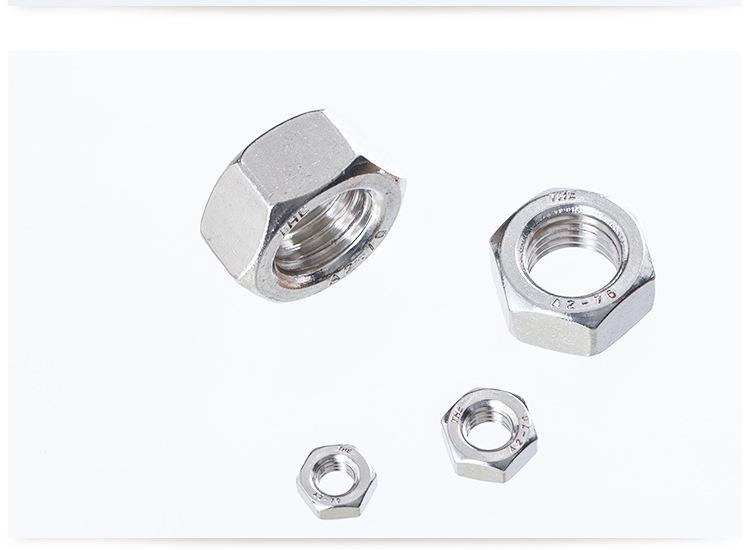

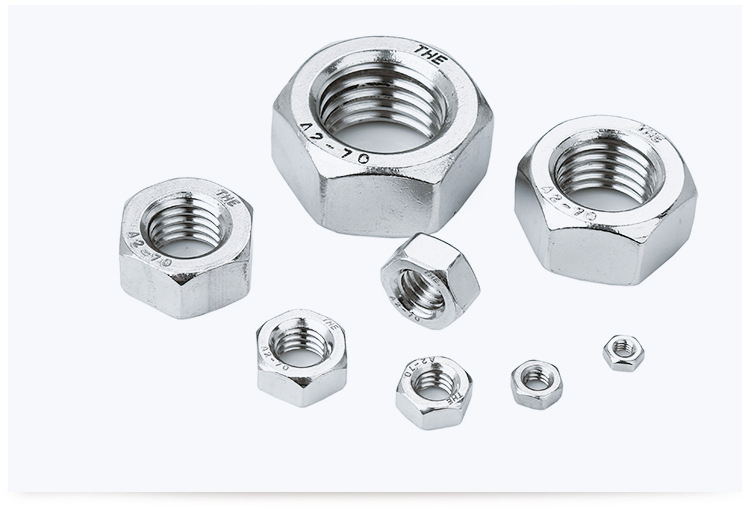

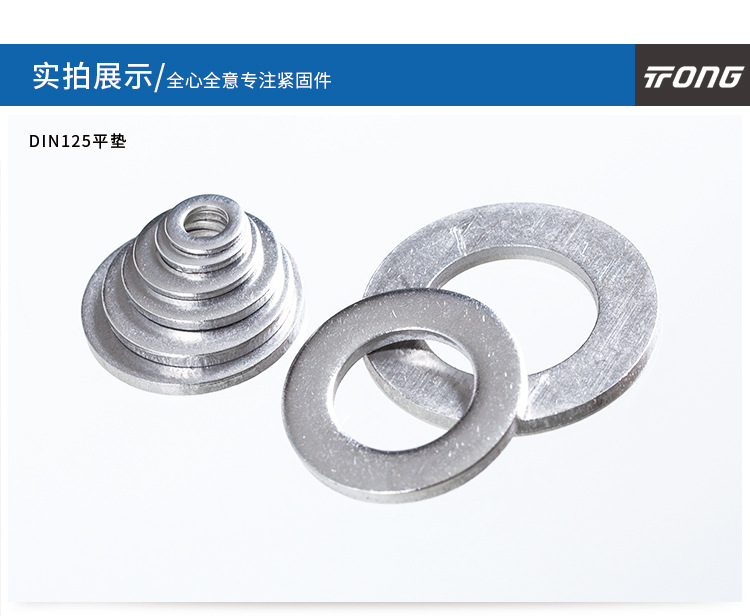

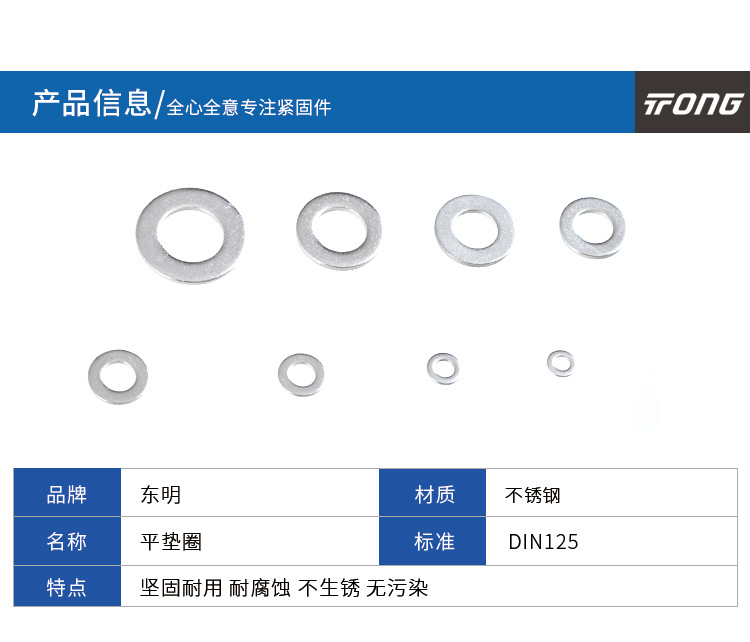

DIN125平垫圈 GB93弹簧垫片 DIN934六角螺母

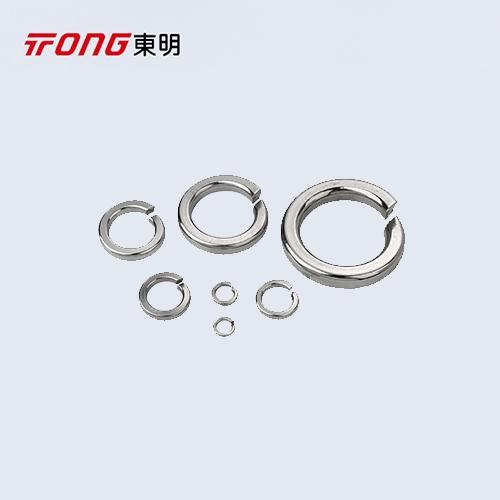

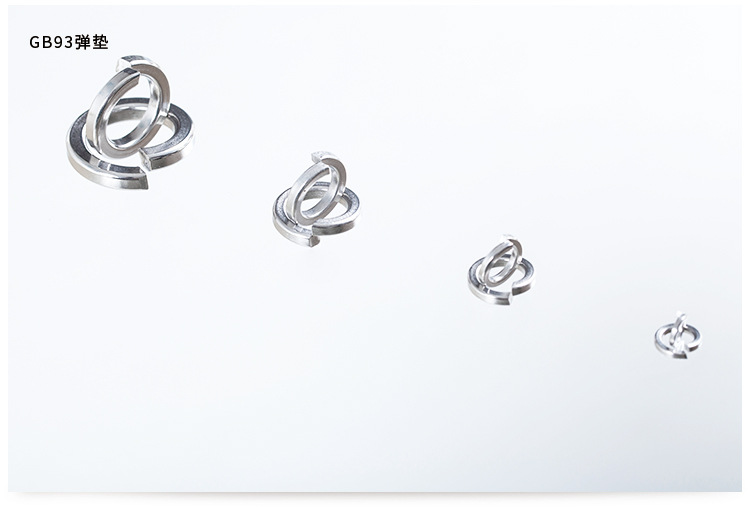

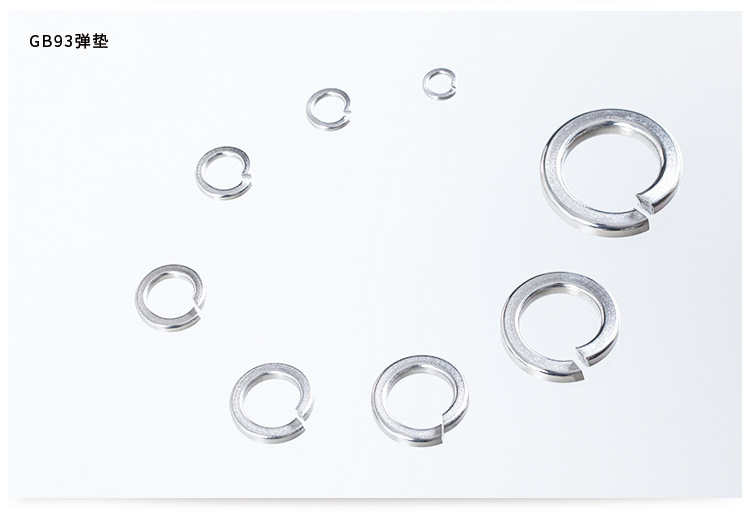

对应标准：GB /T93-1987 标准型弹簧垫圈

立即在线询价立即在线询价

产品详情

对应标准数据参考

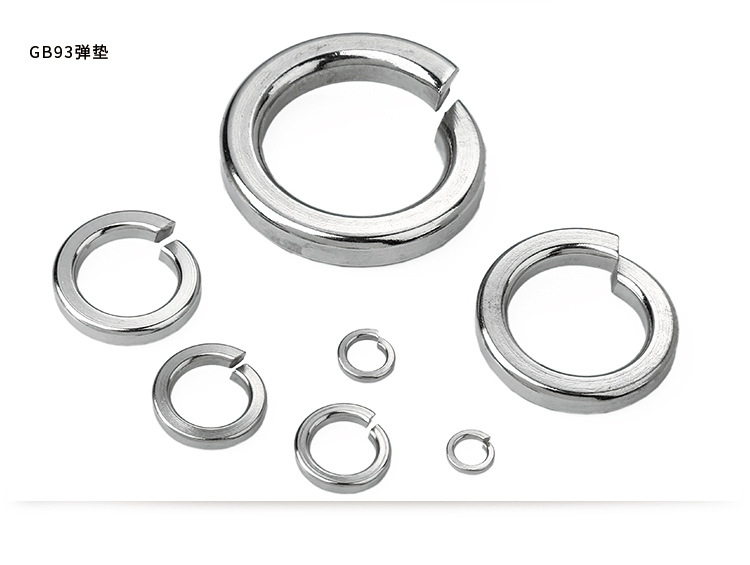

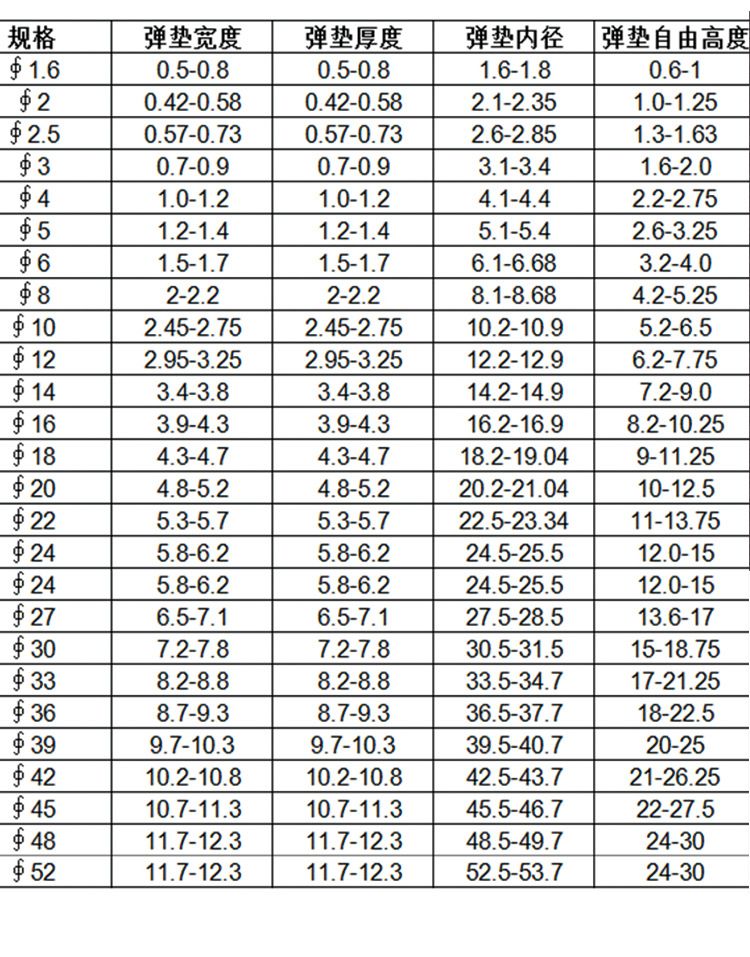

GB /T93-1987 标准型弹簧垫圈 Single Coil Spring Lock Washers, Normal Type
	尺寸单位: 毫米(mm)

规格

2

2.5

3

4

5

6

8

10

d		最小值
		最大值
h		公称
		最小值
		最大值
n		最小值
		最大值
H		最小值
		最大值
千件重(钢制)≈kg

2.1	2.6	3.1	4.1	5.1	6.1	8.1	10.2
2.35	2.85	3.4	4.4	5.4	6.68	8.68	10.9
0.5	0.65	0.8	1.1	1.3	1.6	2.1	2.6
0.42	0.57	0.7	1	1.2	1.5	2	2.45
0.58	0.73	0.9	1.2	1.4	1.7	2.2	2.75
0.42	0.57	0.7	1	1.2	1.5	2	2.45
0.58	0.73	0.9	1.2	1.4	1.7	2.2	2.75
1	1.3	1.6	2.2	2.6	3.2	4.2	5.2
1.25	1.63	2	2.75	3.25	4	5.25	6.5
0.016	0.033	0.06	0.15	0.258	0.47	1.07	2.06

规格

12

(14)

16

(18)

20

(22)

24

(27)

d		最小值
		最大值
h		公称
		最小值
		最大值
n		最小值
		最大值
H		最小值
		最大值
千件重(钢制)≈kg

12.2	14.2	16.2	18.2	20.2	22.5	24.5	27.5
12.9	14.9	16.9	19.04	21.04	23.34	25.5	28.5
3.1	3.6	4.1	4.5	5	5.5	6	6.8
2.95	3.4	3.9	4.3	4.8	5.3	5.8	6.5
3.25	3.8	4.3	4.7	5.2	5.7	6.2	7.1
2.95	3.4	3.9	4.3	4.8	5.3	5.8	6.5
3.25	3.8	4.3	4.7	5.2	5.7	6.2	7.1
6.2	7.2	8.2	9	10	11	12	13.6
7.75	9	10.25	11.25	12.5	13.75	15	17
3.51	5.51	8.15	10.98	15.05	20.24	26.23	37.88

规格

30

(33)

36

(39)

42

(45)

48

d		最小值
		最大值
h		公称
		最小值
		最大值
n		最小值
		最大值
H		最小值
		最大值
千件重(钢制)≈kg

30.5	33.5	36.5	39.5	42.5	45.5	48.5
31.5	34.7	37.7	40.7	43.7	46.7	49.7
7.5	8.5	9	10	10.5	11	12
7.2	8.2	8.7	9.7	10.2	10.7	11.7
7.8	8.8	9.3	10.3	10.8	11.3	12.3
7.2	8.2	8.7	9.7	10.2	10.7	11.7
7.8	8.8	9.3	10.3	10.8	11.3	12.3
15	17	18	20	21	22	24
18.75	21.25	22.5	25	26.25	27.5	30
51.06	72.43	88.03	118.2	139.6	163.4	208.1

①,技术条件按 GB 94.1-87 的规定。
