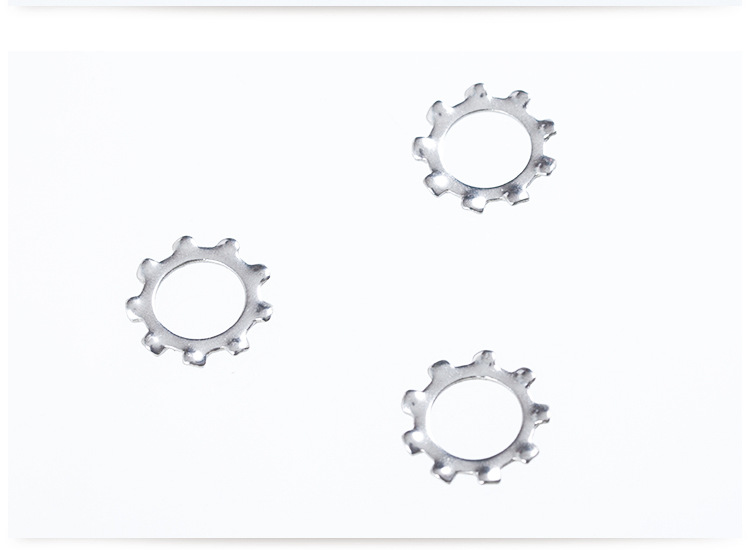

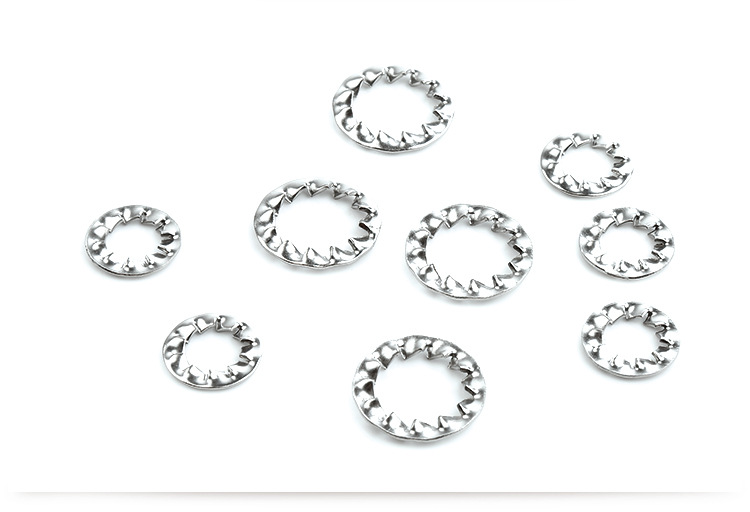

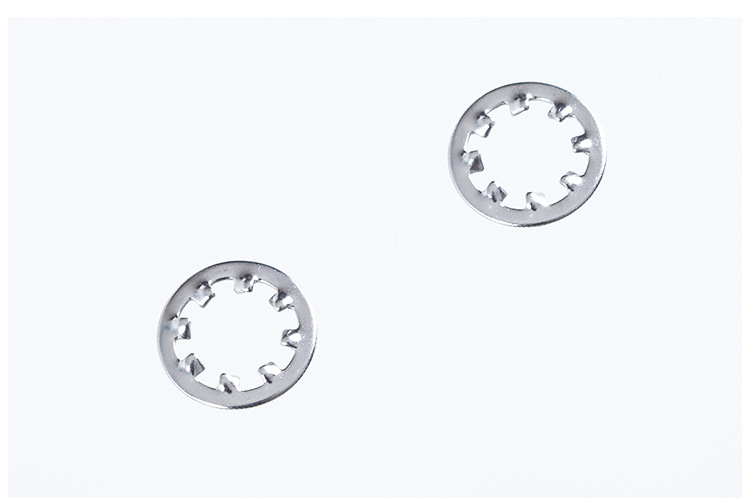

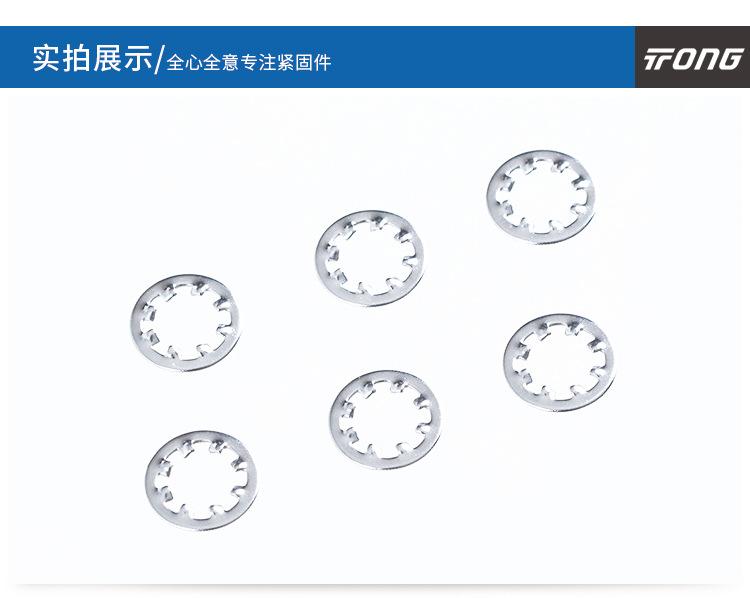

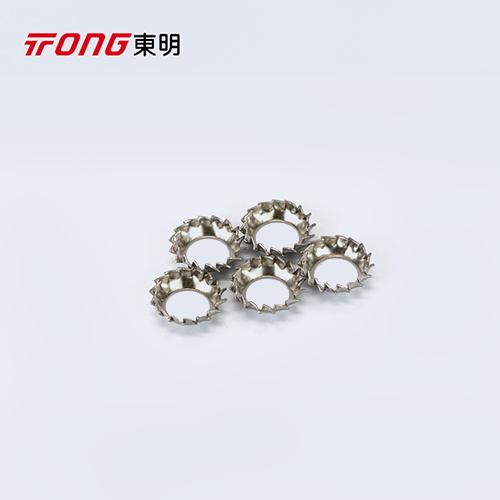

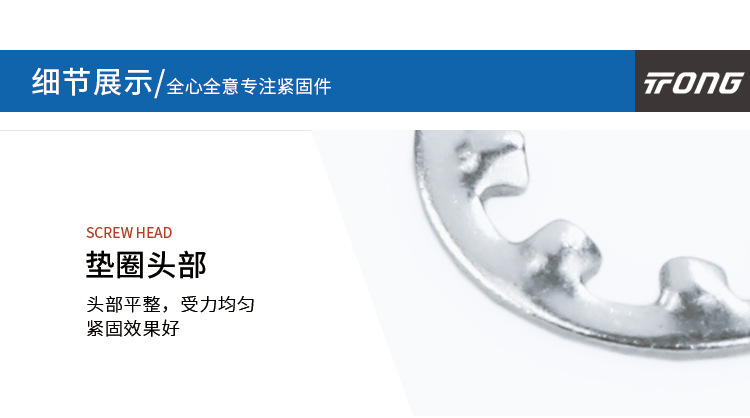

内外锯齿锁紧垫圈

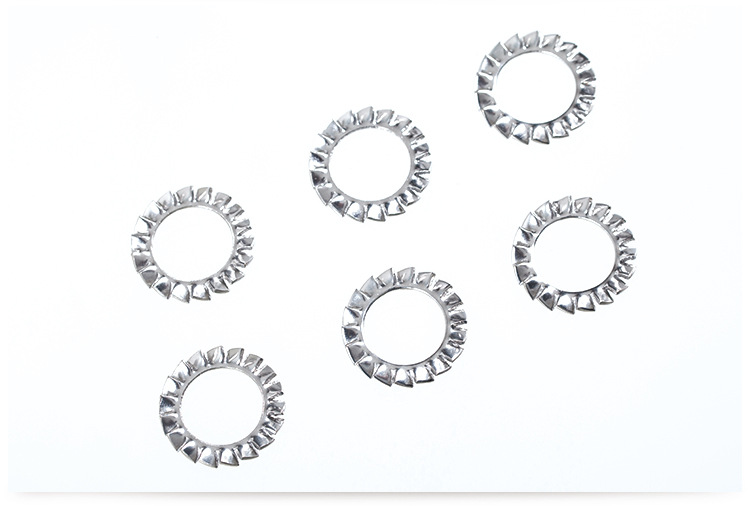

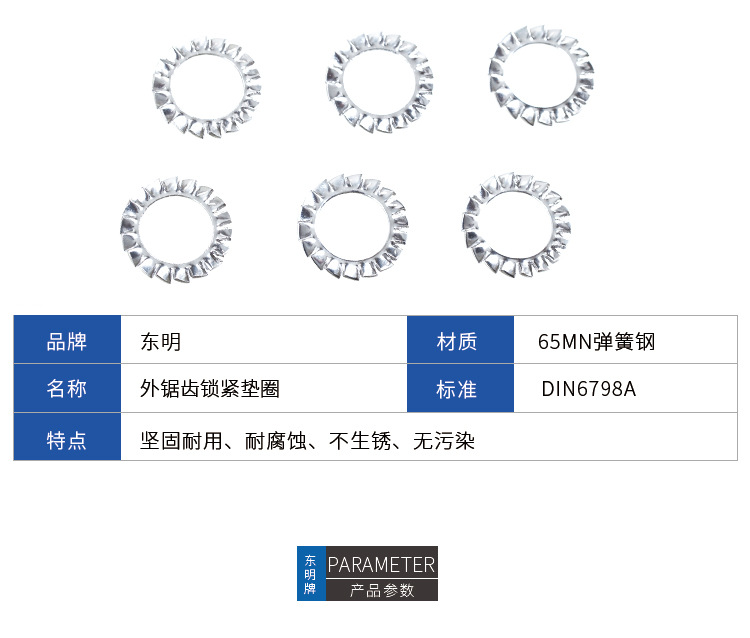

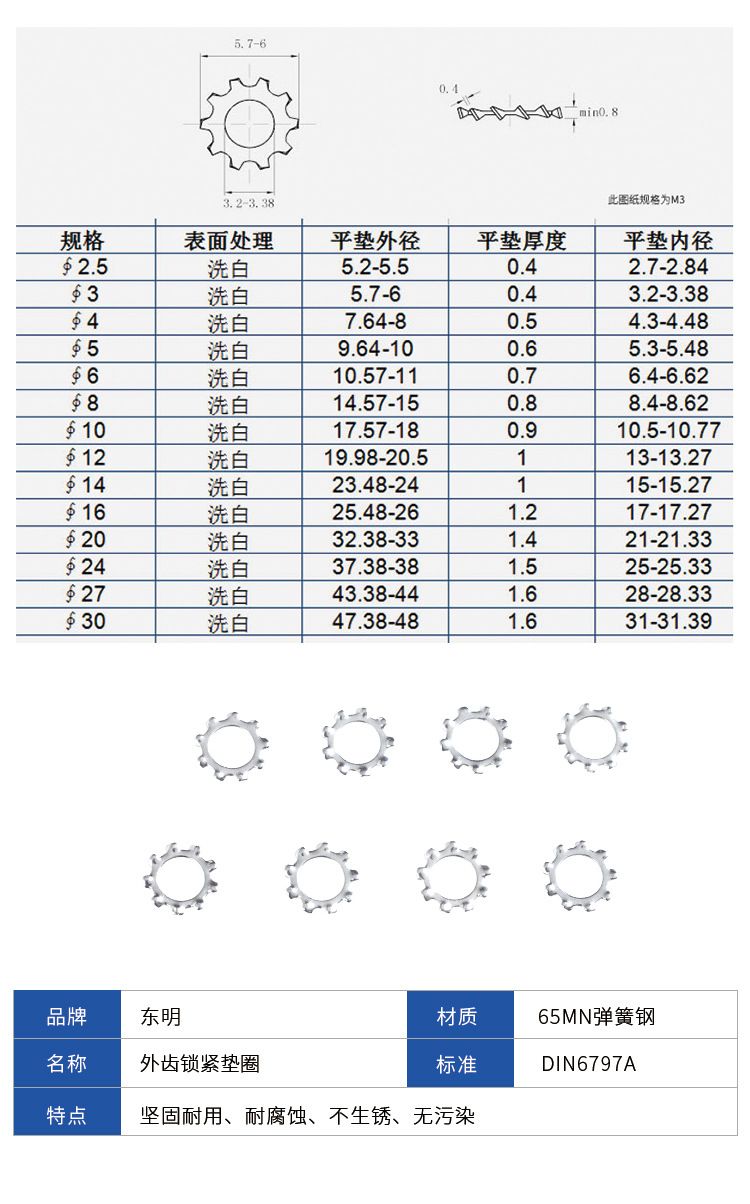

对应标准:DIN (A)6798-1988 外锯齿锁紧垫圈 A型

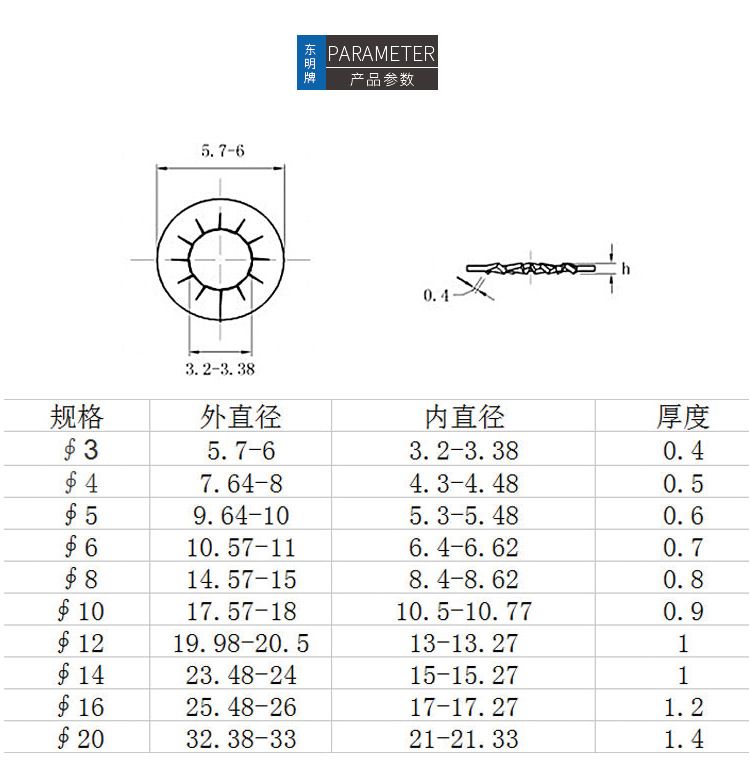

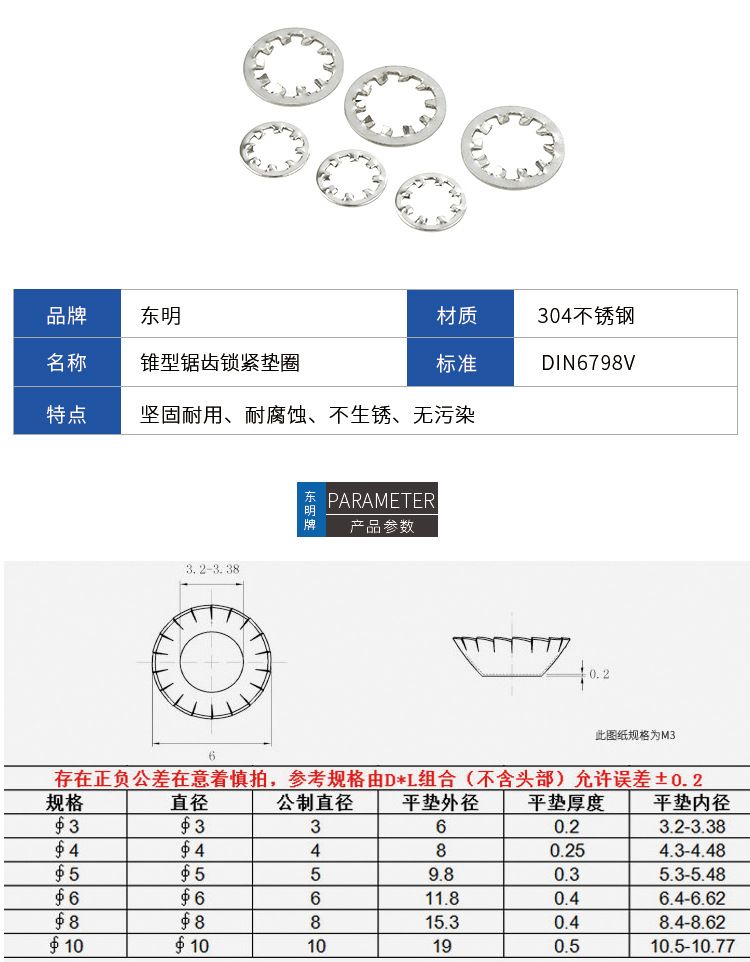

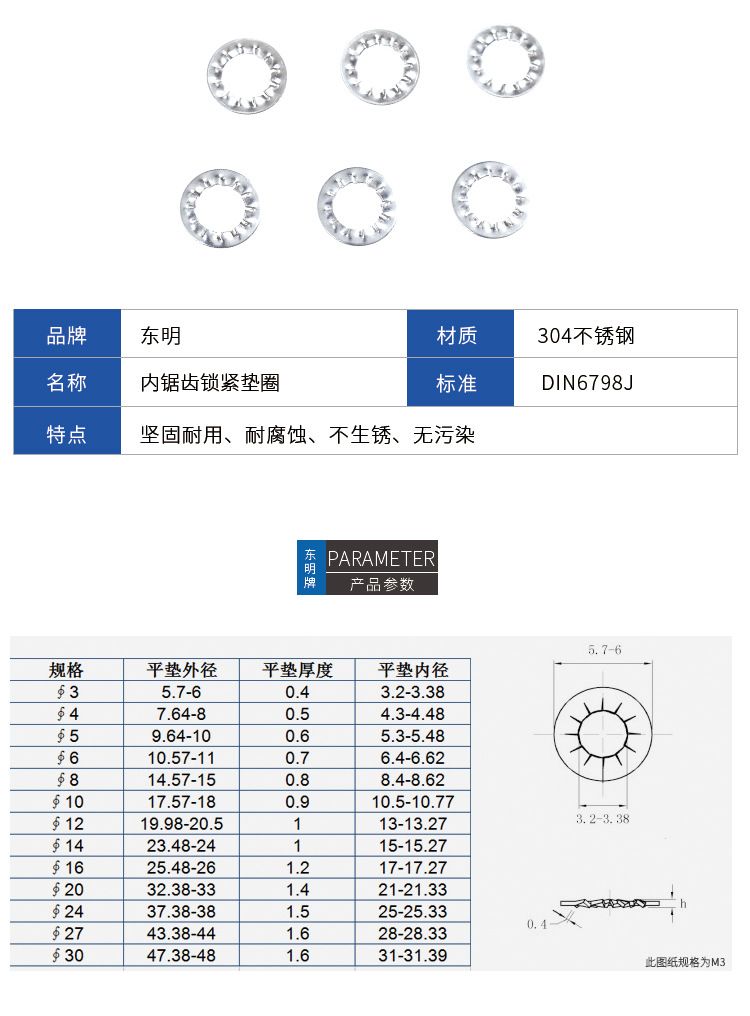

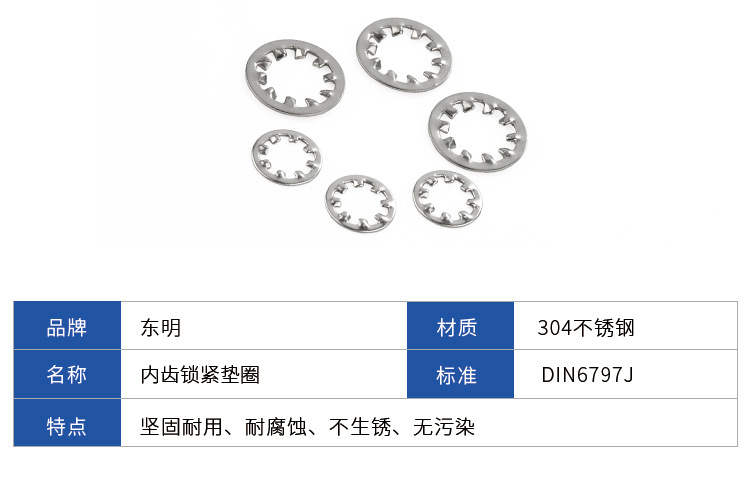

产品详情



对应标准数据参考

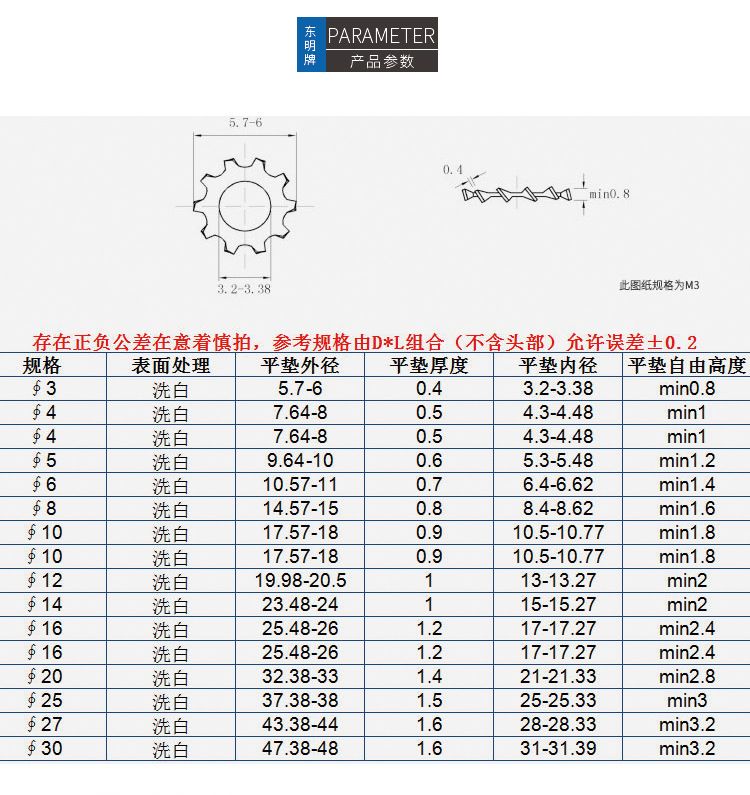

DIN (A)6798-1988 外锯齿锁紧垫圈 A型
Serrated Lock Washers—Type A,With External Teeth
DIN (A)6798-1988 外锯齿锁紧垫圈 A型

尺寸单位: 毫米(mm)
螺纹规格 d
1.7 2.2 2.7 3.2 6.4
d 最小值=公称
最大值
dc 最大值=公称
最小值
t
n 最小值
千件重kg

1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4
1.84 2.34 2.84 3.38 3.88 4.48 5.48 6.62 7.62 8.62
3.6 4.5 5.5 6 7 8 10 11 12.5 15
3.3 4.2 5.2 5.7 6.64 7.64 9.64 10.57 12.07 14.57
0.3 0.3 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.8
9 9 9 9 10 11 11 12 14 14
0.02 0.03 0.045 0.06 0.11 0.14 0.28 0.36 0.5 0.8
M1.6 M2 M2.5 M3 M3.5 M4 M5 M6 M7 M8
螺纹规格 d
13 15 17 19 21 23 25 28 31
d 最小值=公称
最大值
dc 最大值=公称
最小值
t
n 最小值
千件重kg

10.5 13 15 17 19 21 23 25 28 31
10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 28.33 31.39
18 20.5 24 26 30 33 36 38 44 48
17.57 19.98 23.48 25.48 29.48 32.38 35.38 37.38 43.38 47.38
0.9 1 1 1.2 1.4 1.4 1.5 1.5 1.6 1.6
16 16 18 18 18 20 20 20 22 22
1.25 1.6 2.3 2.9 5 6 7.5 8 12 14
M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
