ANSIB18.2.1 外六角螺钉

对应标准： B(T2)18.2.1-2010 六角头螺栓 [Table 2] ASTM A307, A354

产品详情



对应标准数据参考
B(T2)18.2.1-2010 六角头螺栓 [Table 2] ASTM A307, A354

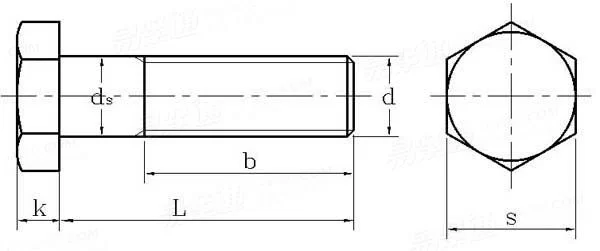

Hex Bolts [Table 2] ASTM A307, A354
B(T2)18.2.1-2010 六角头螺栓 [Table 2] ASTM A307, A354

尺寸单位:
螺纹规格 d
1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1
ds 最大值
最小值
s 基本尺寸
最大值
最小值
e 最大值
最小值
k 基本尺寸
最大值
最小值
r 最大值
最小值
b L≤6
L＞6
0.26 0.324 0.388 0.452 0.515 0.642 0.768 0.895 1.022
0.237 0.298 0.36 0.421 0.482 0.605 0.729 0.852 0.976
7/16 1/2 9/16 5/8 3/4 15/16 1-1/8 1-5/16 1-1/2
0.438 0.5 0.562 0.625 0.75 0.938 1.125 1.312 1.5
0.425 0.484 0.544 0.603 0.725 0.906 1.088 1.269 1.45
0.505 0.577 0.650 0.722 0.866 1.083 1.299 1.516 1.732
0.484 0.552 0.620 0.687 0.826 1.033 1.240 1.447 1.653
11/64 7/32 1/4 19/64 11/32 27/64 1/2 37/64 43/64
0.188 0.235 0.268 0.316 0.364 0.444 0.524 0.604 0.7
0.15 0.195 0.226 0.272 0.302 0.378 0.455 0.531 0.591
0.030 0.030 0.030 0.030 0.030 0.060 0.060 0.060 0.090
0.010 0.010 0.010 0.010 0.010 0.020 0.020 0.020 0.030
0.75 0.875 1 1.125 1.25 1.5 1.75 2 2.25
1 1.125 1.25 1.375 1.5 1.75 2 2.25 2.5
螺纹规格 d
1-1/8 1-1/4 1-3/8 1-1/2 1-5/8 1-3/4 1-7/8 2 2-1/4
ds 最大值
最小值
s 基本尺寸
最大值
最小值
e 最大值
最小值
k 基本尺寸
最大值
最小值
r 最大值
最小值
b L≤6
L＞6
1.149 1.277 1.404 1.531 1.658 1.785 1.912 2.039 2.305
1.098 1.223 1.345 1.47 1.591 1.716 1.839 1.964 2.214
1-11/16 1-7/8 2-1/16 2-1/4 2-7/16 2-5/8 2-13/16 3 3-3/8
1.688 1.875 2.062 2.25 2.438 2.625 2.812 3 3.375
1.631 1.812 1.994 2.175 2.356 2.538 2.719 2.9 3.262
1.949 2.165 2.382 2.598 2.815 3.031 3.248 3.464 3.897
1.859 2.066 2.273 2.480 2.616 2.893 3.099 3.306 3.719
3/4 27/32 29/32 1 1-3/32 1-5/32 1-1/4 1-11/32 1-1/2
0.78 0.876 0.94 1.036 1.116 1.196 1.276 1.388 1.548
0.658 0.749 0.81 0.902 0.978 1.054 1.13 1.175 1.327
0.090 0.090 0.090 0.090 0.090 0.120 0.120 0.120 0.190
0.030 0.030 0.030 0.030 0.030 0.040 0.040 0.040 0.060
2.5 2.75 3 3.25 3.5 3.75 4 4.25 4.75
2.75 3 3.25 3.5 3.75 4 4.25 4.5 5
螺纹规格 d
2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4
ds 最大值
最小值
s 基本尺寸
最大值
最小值
e 最大值
最小值
k 基本尺寸
最大值
最小值
r 最大值
最小值
b L≤6
L＞6
2.559 2.827 3.081 3.335 3.589 3.858 4.111
2.461 2.711 2.961 3.21 3.461 3.726 3.975
3-3/4 4-1/8 4-1/2 4-7/8 5-1/4 5-5/8 6
3.75 4.125 4.5 4.875 5.25 5.625 6
3.625 3.988 4.35 4.712 5.075 5.437 5.8
4.330 4.763 5.196 5.629 6.062 6.495 6.928
4.133 4.546 4.959 5.372 5.786 6.198 6.612
1-21/32 1-13/16 2 2-3/16 2-5/16 2-1/2 2-11/16
1.708 1.869 2.06 2.251 2.38 2.572 2.764
1.479 1.632 1.815 1.936 2.057 2.241 2.424
0.190 0.190 0.190 0.190 0.190 0.190 0.190
0.060 0.060 0.060 0.060 0.060 0.060 0.060
5.25 5.75 6.25 6.75 7.25 7.75 8.25
5.5 6 6.5 7 7.5 8 8.5
