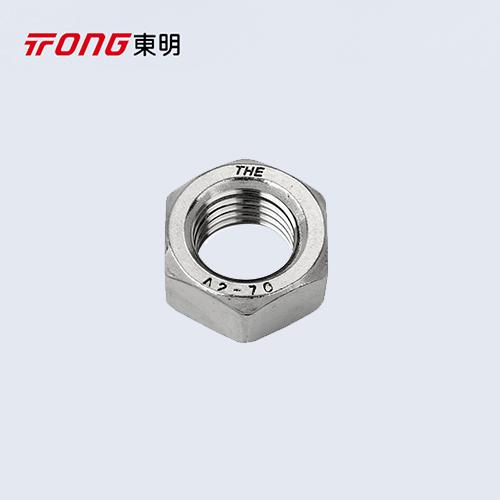

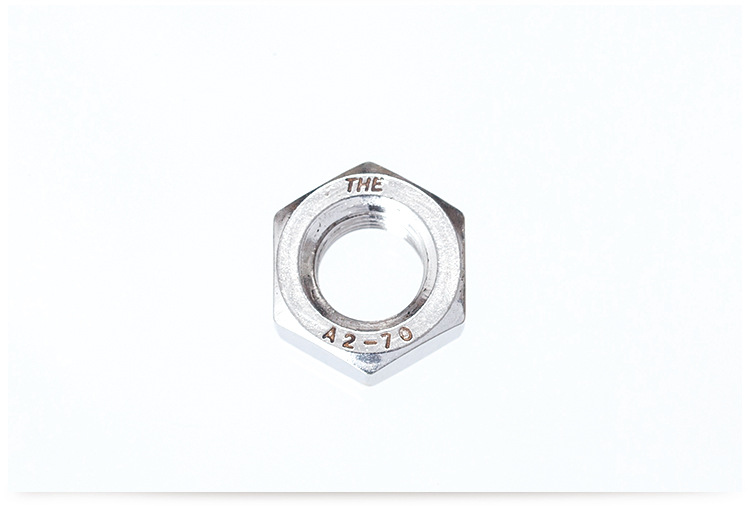

ANSIB18.2.2 六角螺母

对应标准:ANSI/ASME B18.2.2-2015 六角螺母和薄六角螺母 [Table 4]

产品详情



对应标准数据参考
ANSI/ASME B18.2.2-2015 六角螺母和薄六角螺母 [Table 4]
Hex Nuts and Hex Jam Nuts [Table 4]
ANSI/ASME B18.2.2-2015 六角螺母和薄六角螺母  [Table 4]

尺寸单位:
螺纹规格 d
1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8
d
PP UNC
s 最小值
最大值
e 最小值
最大值
k 最小值
最大值
k1 最小值
最大值
0.2500 0.3125 0.3750 0.4375 0.5000 0.5625 0.6250 0.7500 0.8750
20 18 16 14 13 12 11 10 9
0.428 0.489 0.551 0.675 0.736 0.861 0.922 1.088 1.269
0.438 0.500 0.563 0.688 0.750 0.875 0.938 1.125 1.312
0.488 0.557 0.628 0.768 0.840 0.982 1.051 1.240 1.447
0.505 0.577 0.650 0.794 0.866 1.010 1.083 1.299 1.516
0.212 0.258 0.320 0.365 0.427 0.473 0.535 0.617 0.724
0.226 0.273 0.337 0.385 0.448 0.496 0.559 0.665 0.776
0.150 0.180 0.210 0.240 0.302 0.301 0.363 0.398 0.458
0.163 0.195 0.227 0.260 0.323 0.324 0.387 0.446 0.510
螺纹规格 d
1 1-1/8 1-1/4 1-3/8 1-1/2 1-5/8 1-3/4 1-7/8 2
d
PP UNC
s 最小值
最大值
e 最小值
最大值
k 最小值
最大值
k1 最小值
最大值
1.0000 1.1250 1.2500 1.3750 1.5000 1.6250 1.7500 1.8750 2.0000
8 7 7 6 6 0 5 0 5
1.450 1.631 1.812 1.994 2.175 2.350 2.538 2.722 2.900
1.500 1.688 1.875 2.062 2.250 2.430 2.625 2.813 3.000
1.653 1.859 2.066 2.273 2.480 2.679 2.893 3.103 3.306
1.732 1.949 2.165 2.382 2.598 2.805 3.031 3.247 3.464
0.831 0.939 1.030 1.138 1.245 1.364 1.460 1.567 1.675
0.887 0.999 1.094 1.206 1.317 1.416 1.540 1.651 1.763
0.519 0.579 0.687 0.747 0.808 0.868 0.929 0.989 1.050
0.575 0.639 0.751 0.815 0.880 0.944 1.009 1.073 1.138
螺纹规格 d
2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4
d
PP UNC
s 最小值
最大值
e 最小值
最大值
k 最小值
最大值
k1 最小值
最大值
2.2500 2.5000 2.7500 3.0000 3.2500 3.5000 3.7500 4.0000
5 4 4 4 4 4 4 4
3.263 3.625 3.988 4.350 4.713 5.075 5.438 5.800
3.375 3.750 4.125 4.500 4.875 5.250 5.625 6.000
3.719 4.133 4.546 4.959 5.373 5.786 6.199 6.612
3.897 4.330 4.763 5.196 5.629 6.062 6.495 6.928
1.890 2.105 2.319 2.534 2.749 2.964 3.178 3.393
1.986 2.209 2.431 2.654 2.877 3.100 3.322 3.545
1.155 1.401 1.522 1.643 1.748 1.870 1.990 2.112
1.267 1.427 1.556 1.685 1.814 1.943 2.072 2.201
