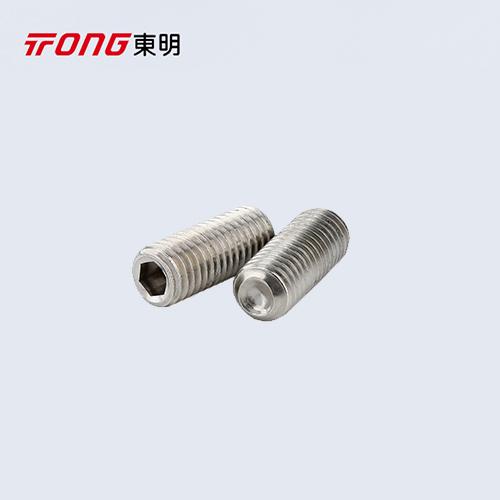

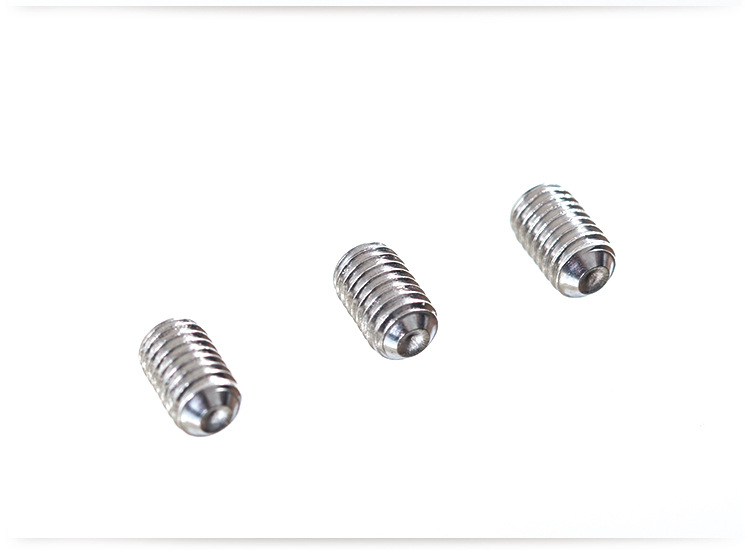

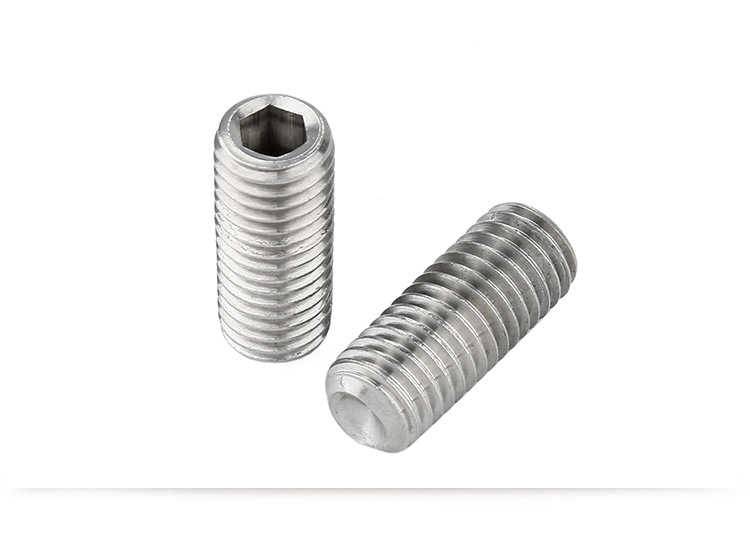

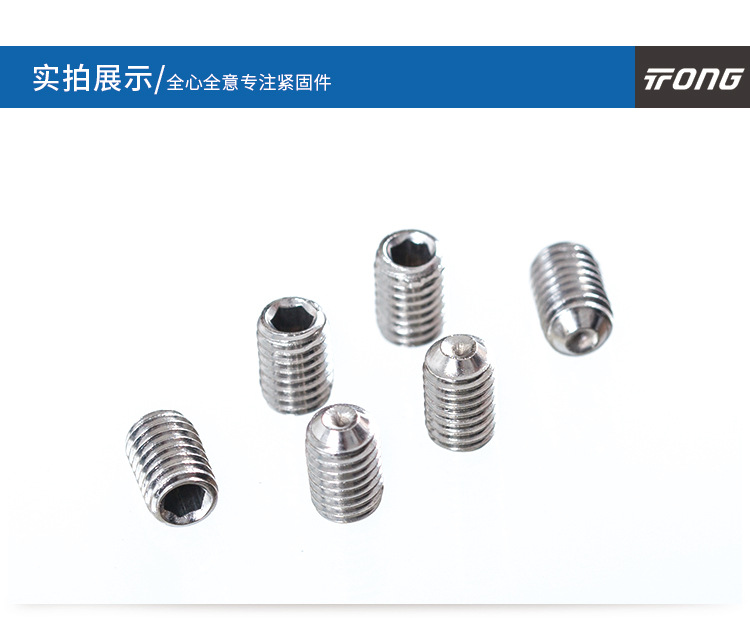

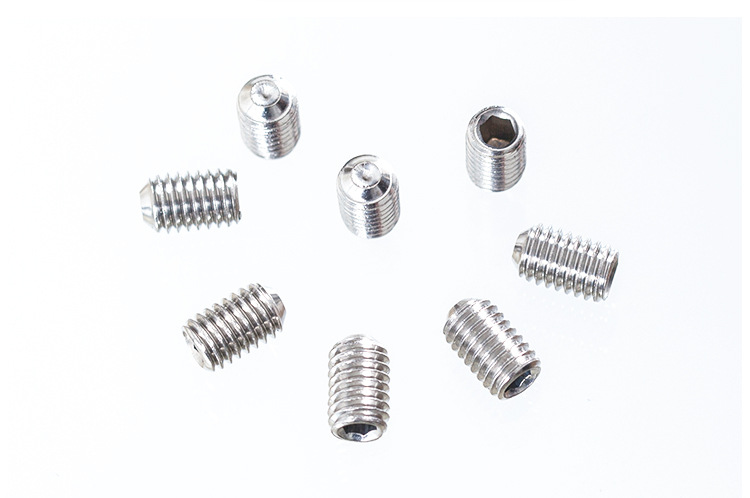

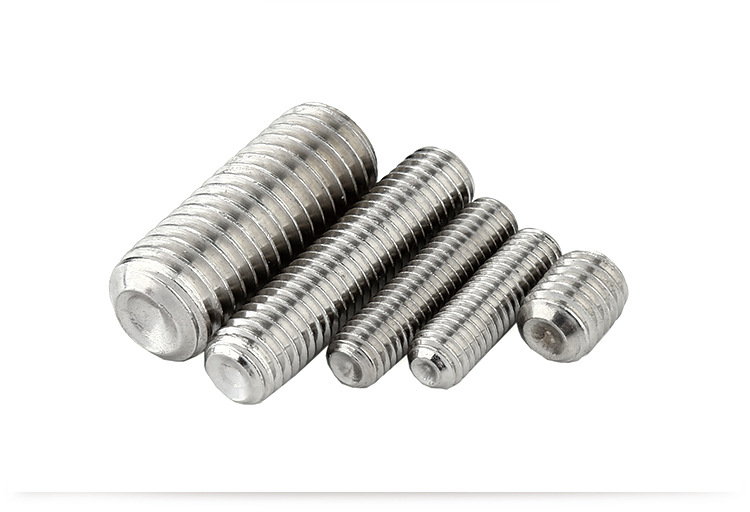

ASMEB18.3 内六角凹端紧定螺钉

对应标准:ANSI/ASME B18.3-2003(R2008) 内六角凹端紧定螺钉 [Table 5A]

产品详情



对应标准数据参考
ANSI/ASME B18.3-2003(R2008) 内六角凹端紧定螺钉 [Table 5A]
Hexagon Socket Set Screws with Cup Point
ANSI/ASME B18.3-2003(R2008) 内六角凹端紧定螺钉 [Table 5A]

尺寸单位:
螺纹规格 d
0# 1# 2# 3# 4# 5# 6# 8#
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dz 最大值
最小值
L 公称
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640
- 64.0 56.0 48.0 40.0 40.0 32.0 32.0
80.0 72.0 64.0 56.0 48.0 44.0 40.0 36.0
- - - - - - - -
0.028 0.035 0.035 0.050 0.050 0.062 0.062 0.078
0.050 0.060 0.060 0.070 0.070 0.080 0.080 0.090
0.033 0.040 0.047 0.054 0.061 0.067 0.074 0.087
0.027 0.033 0.039 0.045 0.051 0.057 0.064 0.076
0.06\ 0.09 0.06\ 0.09 0.06\ 0.09 0.09\ 0.13 0.09\ 0.13 0.09 \0.13 0.09\ 0.13\ 0.16 0.13\ 0.16\ 0.19
螺纹规格 d
10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dz 最大值
最小值
L 公称
0.1900 0.2500 0.3125 0.3750 0.4375 0.5000 0.6250 0.7500
24.0 20.0 18.0 16.0 14.0 13.0 11.0 10.0
32.0 28.0 24.0 24.0 20.0 20.0 18.0 16.0
- 32.0 32.0 32.0 28.0 28.0 24.0 20.0
0.094 0.125 0.156 0.188 0.219 0.250 0.312 0.375
0.100 0.125 0.156 0.188 0.219 0.250 0.312 0.375
0.102 0.132 0.172 0.212 0.252 0.291 0.371 0.450
0.088 0.118 0.156 0.194 0.232 0.270 0.347 0.425
0.13\ 0.19 0.19\ 0.25 0.25\ 0.31 0.25\ 0.31\ 0.50 0.50\ 0.44 0.50\ 0.44 0.50 0.63\ 0.75
螺纹规格 d
7/8 1 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dz 最大值
最小值
L 公称
0.8750 1.0000 1.1250 1.2500 1.3750 1.5000 1.7500 2.0000
9.0 8.0 7.0 7.0 6.0 6.0 5.0 4.5
14.0 12.0 12.0 12.0 12.0 12.0 - -
20.0 20.0 18.0 18.0 18.0 18.0 - -
0.500 0.562 0.562 0.625 0.625 0.750 1.000 1.000
0.500 0.562 0.562 0.625 0.625 0.750 1.000 1.000
0.530 0.609 0.689 0.767 0.848 0.926 1.086 1.244
0.502 0.579 0.655 0.733 0.808 0.886 1.039 1.193
0.75\ 0.87 0.75\ 0.87\ 1.00 - - - - - -
