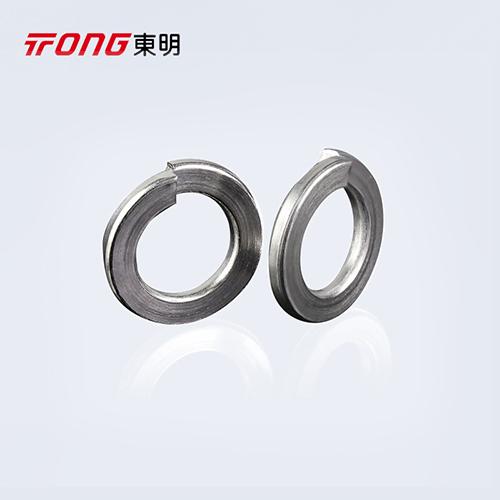

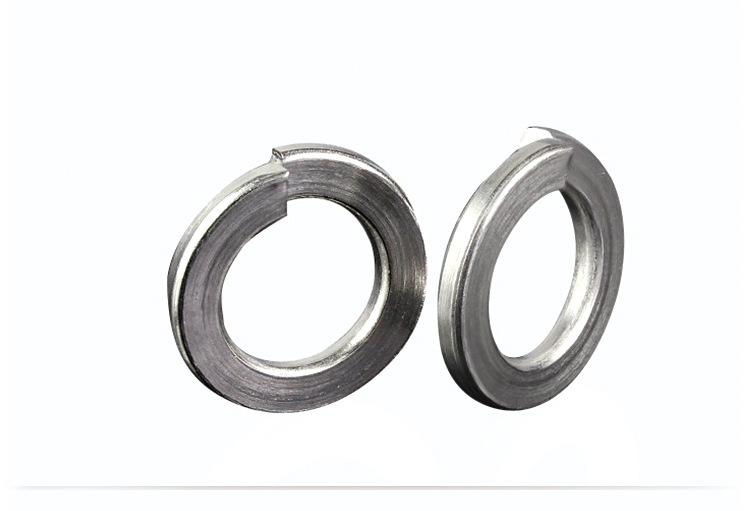

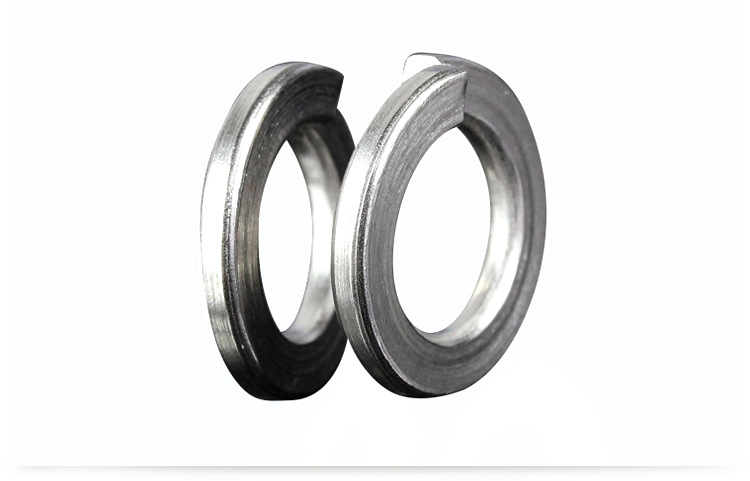

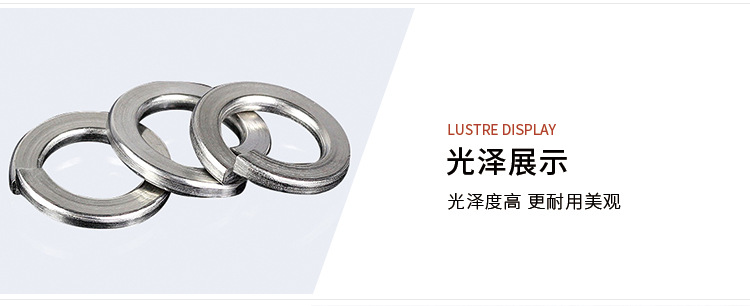

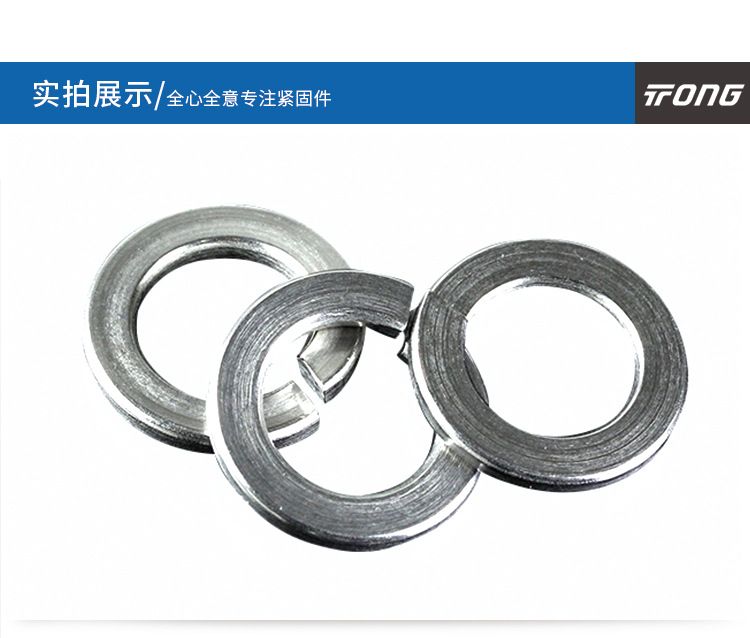

ANSIB18.21.1 弹簧垫圈

对应标准：ANSI/ASME B(T1)18.21.1-2009 弹簧垫圈 - 标准型 [Table 1] (SAE J403, J411, J405, J404, ASTM B211, B159, B99, QQ-N-286)

立即在线询价立即在线询价

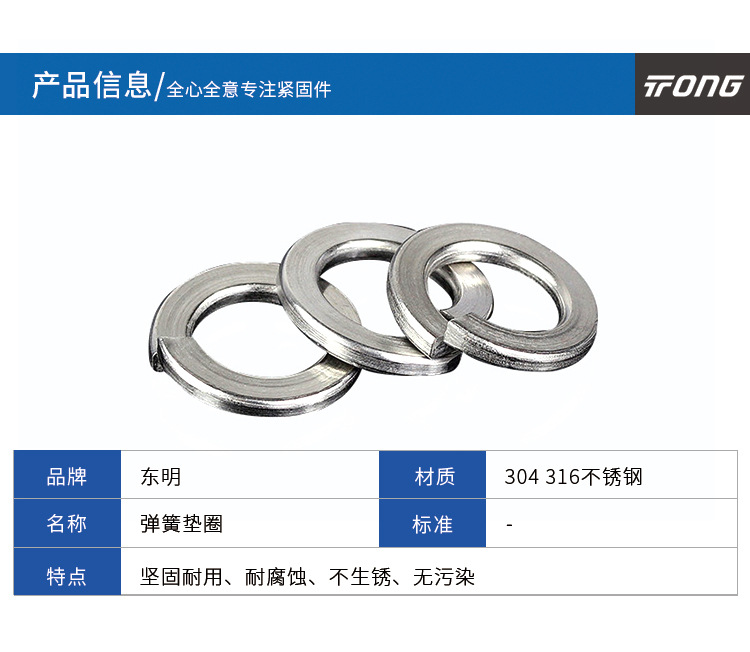

产品详情

对应标准数据参考

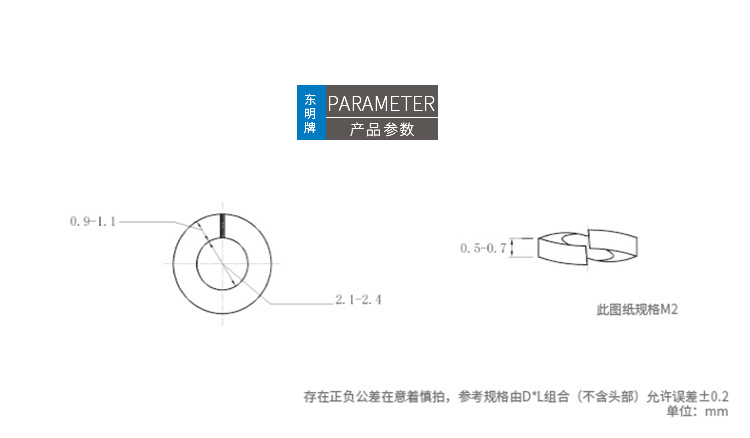

ANSI/ASME B(T1)18.21.1-2009 弹簧垫圈 - 标准型 [Table 1] (SAE J403, J411, J405, J404, ASTM B211, B159, B99, QQ-N-286) Dimensions of Regular Helical Spring-Lock Washers [Table 1] (SAE J403, J411, J405, J404, ASTM B211, B159, B99, QQ-N-286)
	尺寸单位:

规格

2#

3#

4#

5#

6#

8#

10#

12#

1/4

5/16

d		最大值
		最小值
d_c		最大值
h		最小值
n		最小值
n₁		最小值

0.094	0.107	0.120	0.133	0.148	0.174	0.200	0.227	0.260	0.322
0.088	0.101	0.114	0.127	0.141	0.167	0.193	0.220	0.252	0.314
0.172	0.195	0.209	0.236	0.250	0.293	0.334	0.377	0.487	0.583
0.020	0.025	0.025	0.031	0.031	0.040	0.047	0.056	0.062	0.078
0.035	0.040	0.040	0.047	0.047	0.055	0.062	0.070	0.109	0.125
0.024	0.028	0.028	0.033	0.033	0.038	0.043	0.049	0.076	0.087

规格

3/8

7/16

1/2

9/16

5/8

11/16

3/4

13/16

7/8

15/16

d		最大值
		最小值
d_c		最大值
h		最小值
n		最小值
n₁		最小值

0.385	0.450	0.512	0.574	0.641	0.704	0.766	0.832	0.894	0.958
0.377	0.440	0.502	0.564	0.628	0.691	0.753	0.816	0.878	0.941
0.680	0.776	0.869	0.965	1.073	1.170	1.265	1.363	1.459	1.556
0.094	0.109	0.125	0.141	0.156	0.172	0.188	0.203	0.219	0.234
0.141	0.156	0.171	0.188	0.203	0.219	0.234	0.250	0.266	0.281
0.099	0.109	0.120	0.132	0.142	0.153	0.164	0.175	0.186	0.197

规格

1

1-1/16

1-1/8

1-3/16

1-1/4

1-5/16

1-3/8

1-7/16

1-1/2

1-5/8

d		最大值
		最小值
d_c		最大值
h		最小值
n		最小值
n₁		最小值

1.024	1.087	1.153	1.217	1.280	1.344	1.408	1.472	1.534	1.663
1.003	1.066	1.129	1.192	1.254	1.317	1.379	1.442	1.504	1.633
1.656	1.751	1.847	1.943	2.036	2.133	2.219	2.324	2.419	2.553
0.250	0.266	0.281	0.297	0.312	0.328	0.344	0.359	0.375	0.389
0.297	0.312	0.328	0.344	0.359	0.375	0.391	0.406	0.422	0.424
0.208	0.218	0.230	0.241	0.251	0.262	0.274	0.284	0.295	0.297

规格

1-3/4

1-7/8

2

2-1/4

2-1/2

2-3/4

3

d		最大值
		最小值
d_c		最大值
h		最小值
n		最小值
n₁		最小值

1.789	1.914	2.039	2.293	2.543	2.793	3.043
1.758	1.883	2.008	2.262	2.512	2.762	3.012
2.679	2.811	2.936	3.221	3.471	3.824	4.074
0.389	0.422	0.422	0.440	0.440	0.458	0.458
0.424	0.427	0.427	0.442	0.442	0.491	0.491
0.297	0.299	0.299	0.309	0.309	0.344	0.344
