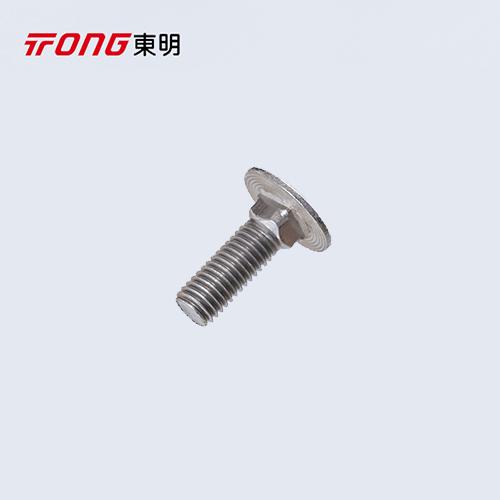

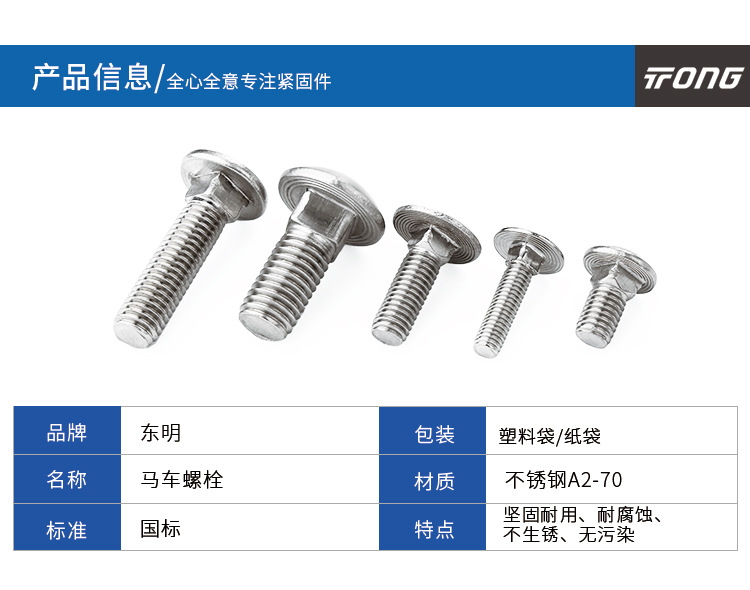

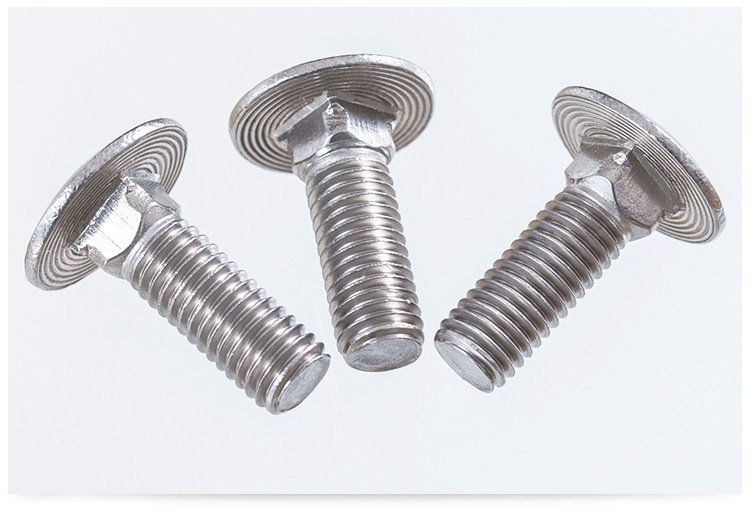

马车螺栓

对应标准:GB /T12-1988 半圆头方颈螺栓

产品详情



对应标准数据参考

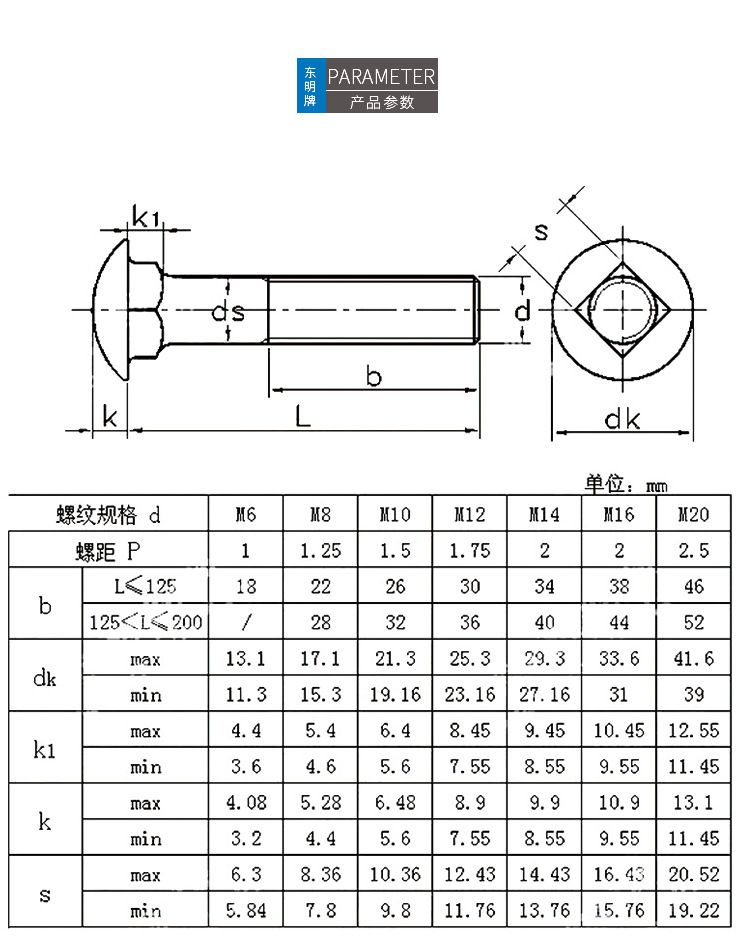

GB /T12-1988 半圆头方颈螺栓
Cup head square neck bolts
GB /T12-1988 半圆头方颈螺栓

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
螺纹规格 d
M6 M8 M10 M12 (M14) M16 M20
P 螺距
b L≤125
125<L≤200
dk 最大值
最小值
k1 最大值
最小值
k 最大值
最小值
s 最大值
最小值
r
1 1.25 1.5 1.75 2 2 2.5
18 22 26 30 34 38 46
/ 28 32 36 40 44 52
13.1 17.1 21.3 25.3 29.3 33.6 41.6
11.3 15.3 19.16 23.16 27.16 31 39
4.4 5.4 6.4 8.45 9.45 10.45 12.55
3.6 4.6 5.6 7.55 8.55 9.55 11.45
4.08 5.28 6.48 8.9 9.9 10.9 13.1
3.2 4.4 5.6 7.55 8.55 9.55 11.45
6.3 8.36 10.36 12.43 14.43 16.43 20.52
5.84 7.8 9.8 11.76 13.76 15.76 19.22
7 9 11 13 15 18 22
千件钢制重≈kg
- - - - - - -
