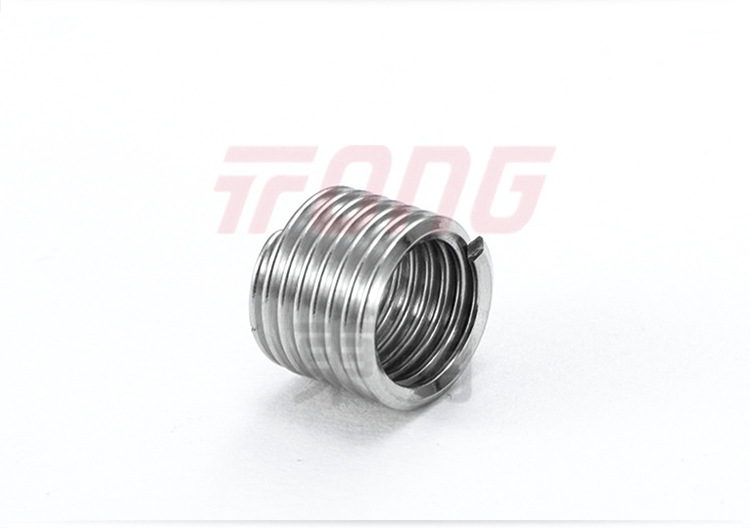

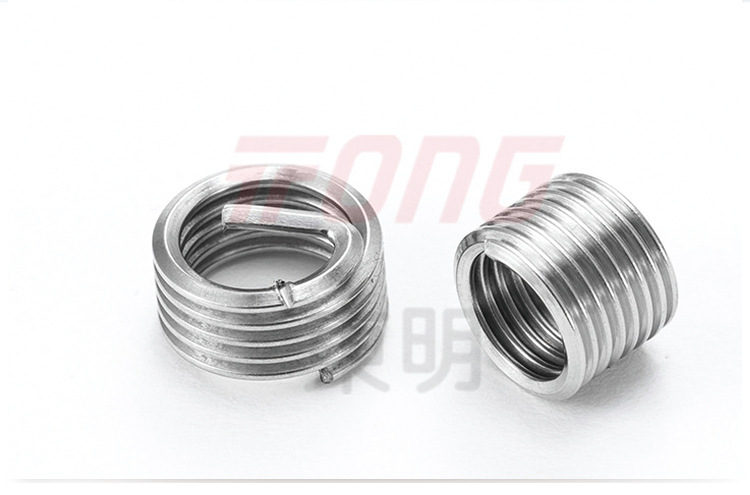

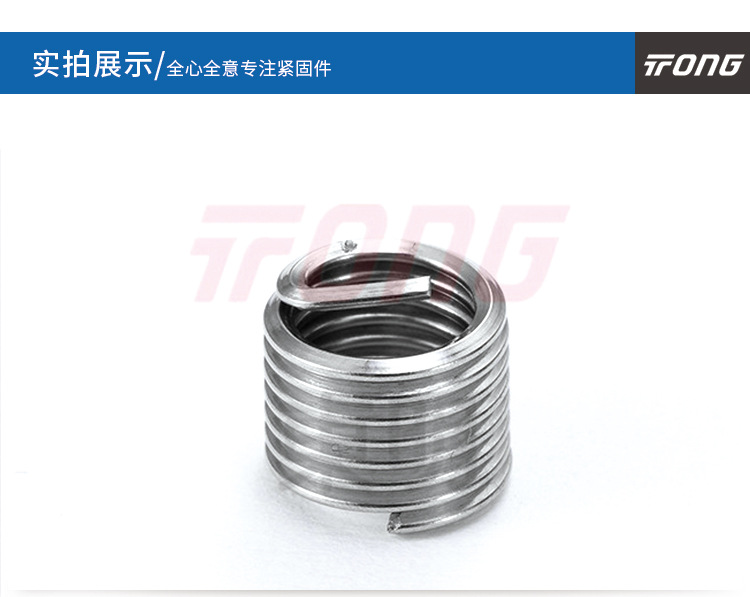

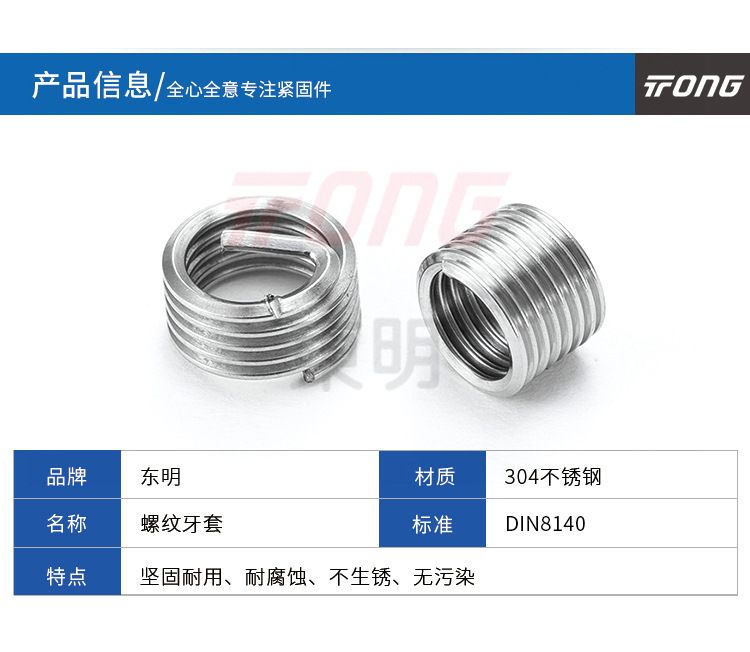

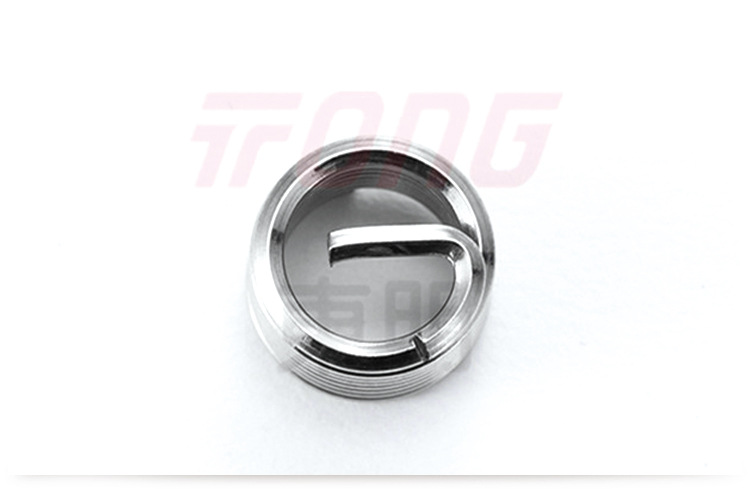

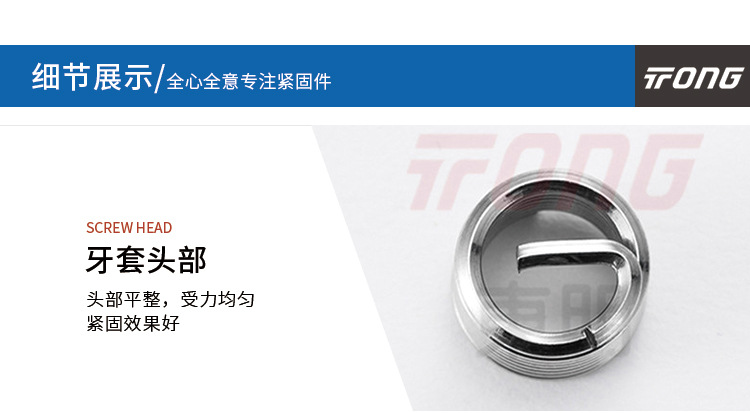

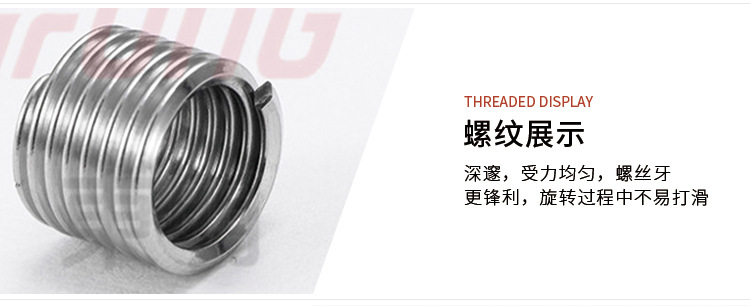

DIN8140 钢丝螺套

对应标准：DIN (-1)8140-1999 用于ISO米制螺纹的螺纹丝套

立即在线询价立即在线询价

产品详情

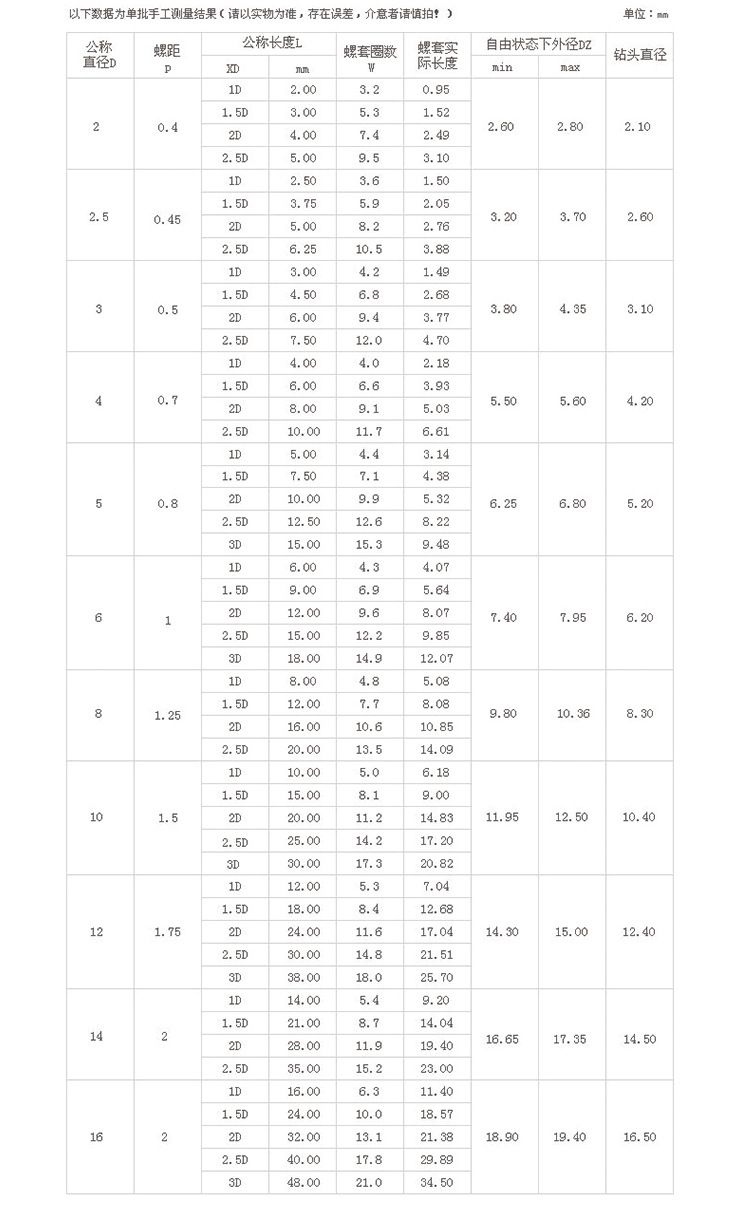

对应标准数据参考
DIN (-1)8140-1999 用于ISO米制螺纹的螺纹丝套 Wire Thread Inserts for ISO Metric Screw Threads - Part 1: Dimensions, Technical Specifications
	尺寸单位: 毫米(mm)

螺纹规格 d

M2

M2.5

M3

(M3.5)

M4

M5

M6

(M7)

M8

M8

M10

M10

P		粗牙螺距
		细牙螺距
L ^②		公称长度（最小值）
		公称长度（最大值）
n ^③		匝数（最小值）
		匝数（最大值）

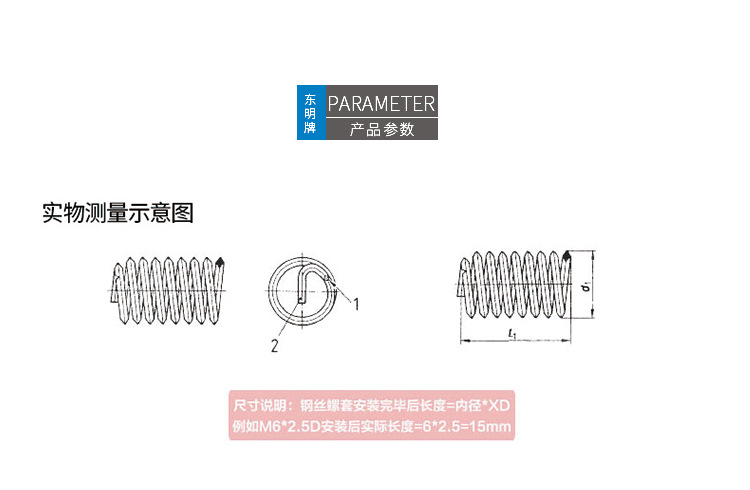

d₁		螺套大直径（最小值）
		螺套大直径（最大值）
		底孔直径（推荐值）

0.4	0.45	0.5	0.6	0.7	0.8	1	1	1.25	-	1.5	-
-	-	-	-	-	-	-	-	-	1	-	1
2	2.5	3	3.5	4	5	6	7	8	8	10	10
5	6.25	7.5	8.75	10	12.5	15	17.5	20	20	25	25
2.9	3.5	3.9	3.7	3.7	4.3	4.2	5.3	4.7	6.1	5	7.6
8.9	10.5	11.1	11.2	10.9	12.3	12.3	14.3	13.5	16.5	14.2	20.7
2.6	3.3	3.8	4.55	5.15	6.35	7.6	8.65	9.85	9.85	12.1	12.1
2.8	3.5	4	4.75	5.35	6.6	7.85	8.9	10.1	10.1	12.5	12.5
2.1	2.6	3.2	3.7	4.2	5.2	6.3	7.3	8.4	8.3	10.5	10.3

螺纹规格 d

M10

M12

M12

M12

M12

(M14)

(M14) ^①

(M14)

M16

M16

(M18)

(M18) ^①

P		粗牙螺距
		细牙螺距
L ^②		公称长度（最小值）
		公称长度（最大值）
n ^③		匝数（最小值）
		匝数（最大值）
d₁		螺套大直径（最小值）
		螺套大直径（最大值）
		底孔直径（推荐值）

-	1.75	-	-	-	2	-	-	2	-	2.5	-
1.25	-	1	1.25	1.5	-	1.25	1.5	-	1.5	-	1.5
10	12	12	12	12	14	14.4	14	16	16	18	-
20	30	24	24	30	35	16.4	35	40	40	45	12
6	5.2	9.3	7.4	6.2	5.6	9.4	7.4	6.5	8.7	5.6	-
13.1	14.7	19.5	15.9	15.7	15.2	10.6	19.9	17.5	22.9	15.5	6
12.1	14.4	14.4	14.4	14.4	16.8	16.8	16.8	19	19	21.5	21.5
12.5	14.8	14.8	14.8	14.8	17.2	17.2	17.2	19.4	19.4	22	22
10.4	12.5	12.3	12.4	12.5	14.5	14.25	14.5	16.5	16.5	18.75	18.5

螺纹规格 d

(M18)

(M18)

M20

M20

M20

(M22)

(M22)

(M22)

M24

M24

M24

(M27)

P		粗牙螺距
		细牙螺距
L ^②		公称长度（最小值）
		公称长度（最大值）
n ^③		匝数（最小值）
		匝数（最大值）
d₁		螺套大直径（最小值）
		螺套大直径（最大值）
		底孔直径（推荐值）

-	-	2.5	-	-	2.5	-	-	3	-	-	3
1.5	2	-	1.5	2	-	1.5	2	-	1.5	2	-
18	18	20	20	20	22	22	22	24	24	24	27
45	45	40	40	40	44	33	44	48	36	48	54
9.5	7.1	6.3	10.7	8	6.9	11.7	8.7	6.2	12.9	9.6	7.1
25.3	19.1	13.7	22.4	16.8	15	18.1	18.4	14	19.8	20.2	15.4
21.5	21.5	23.7	23.7	23.7	26.3	26.3	26.3	28.6	28.6	28.6	32.2
22	22	24.2	24.2	24.2	26.8	26.8	26.8	29.1	29.1	29.1	32.7
18.5	18.5	20.75	20.5	20.5	22.75	22.5	22.5	24.75	24.5	24.5	27.75

螺纹规格 d

M30

M30

M30

(M33)

(M33)

M36

M36

M36

(M39)

(M39)

(M39)

P		粗牙螺距
		细牙螺距
L ^②		公称长度（最小值）
		公称长度（最大值）
n ^③		匝数（最小值）
		匝数（最大值）
d₁		螺套大直径（最小值）
		螺套大直径（最大值）
		底孔直径（推荐值）

3.5	-	-	3.5	-	4	-	-	4	-	-
-	1.5	2	-	2	-	2	3	-	2	3
30	30	30	33	33	36	36	36	39	39	39
60	45	45	66	49.5	72	54	54	78	58.5	58.5
7	16.5	12.3	7.8	13.7	7	14.1	9.9	7.7	16.3	10.8
14.9	25.3	19	16.5	21.2	15.2	21.9	15.3	16.6	25	16.8
35.2	35.2	35.2	38.3	38.3	42.1	42.1	42.1	45.1	45.1	45.1
35.7	35.7	35.7	38.8	38.8	42.6	42.6	42.6	45.6	45.6	45.6
31	30.5	30.5	34	33.5	37	36.5	37	40	39.5	40

①,用于火花塞的螺纹
②,L取值范围：M2~M39。
③,匝数可减少0.25
