DIN7967 扣紧螺母

对应标准:DIN 7967-1970 扣紧螺母

产品详情



对应标准数据参考

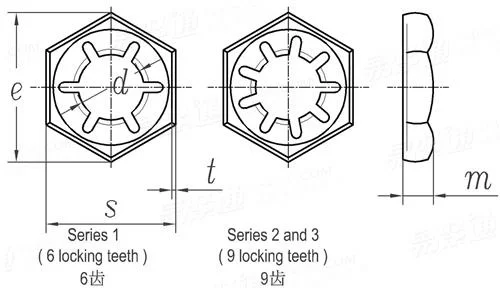

DIN 7967-1970 扣紧螺母
Self-Locking Counter Nuts
DIN 7967-1970 扣紧螺母

尺寸单位: 毫米(mm)
螺纹规格 d
M4 M5 M6 M8 M10 M12 M14
P 螺距 系列1
系列2
系列3
d 系列1
系列2
系列3
e
m
s 最大值
最小值
t 系列1
系列2
系列3
千件重kg 系列1
系列2
系列3
0.7 0.8 1 1 1 1.25 1.5
- - - 1 1.25 1.5 1.5
- - - - 1 1.25 -
3.5 4.5 5.3 6.9 8.6 10.4 12
- - - 7.1 9 10.7 12.7
- - - - 9.3 11 -
8.1 9.2 11.5 15 19.6 21.9 25.4
2.5 2.5 3 3.5 4 4.5 5
7 8 10 13 17 19 22
6.78 7.78 9.78 12.73 16.73 18.67 21.67
0.3 0.4 0.4 0.5 0.5 0.6 0.6
- - - 0.4 0.5 0.6 0.6
- - - - 0.5 0.6 -
0.17 0.28 0.4 0.9 1.4 1.9 2.5
- - - 0.7 1.4 1.9 2.5
- - - - 1.4 1.9 -
螺纹规格 d
M16 M18 M20 M22 M24 M27 M30
P 螺距 系列1
系列2
系列3
d 系列1
系列2
系列3
e
m
s 最大值
最小值
t 系列1
系列2
系列3
千件重kg 系列1
系列2
系列3
1.5 1.5 1.5 1.5 1.5 2 2
1.5 2 2 2 2 2 2
- 1.5 1.5 1.5 1.5 - -
14.1 15.5 17.6 19.6 21 24.2 26.6
14.8 16.2 18.3 20.3 22.5 25.5 28.5
- 16.8 18.8 20.8 22.8 - -
27.7 31.2 34.6 36.9 41.6 47.3 53.1
5 5.5 6 6 7 7 8
24 27 30 32 36 41 46
23.67 26.67 29.67 31.61 35.61 40.61 45.61
0.7 0.7 0.8 0.8 0.9 1 1.1
0.7 0.7 0.8 0.8 0.9 1 1
- 0.7 0.7 0.7 0.7 - -
3.4 4.1 5.8 6.4 9.5 13 17.5
3.4 4.1 5.8 6.4 9.5 13 16
- 4.1 5.1 5.6 7.4 - -
螺纹规格 d
M33 M36 M39 M42 M45 M48 M52
P 螺距 系列1
系列2
系列3
d 系列1
系列2
系列3
e
m
s 最大值
最小值
t 系列1
系列2
系列3
千件重kg 系列1
系列2
系列3
2 3 3 3 3 3 3
2 3 3 3 3 3 3
- - - - - - -
29.8 32.2 35.2 37.6 40.9 43.9 48.2
31.5 33.6 36.6 39.8 42.8 45.8 49.8
- - - - - - -
57.7 63.5 69.3 75 80.8 86.5 92.4
8 9 9 11 12 14 16
50 55 60 65 70 75 80
49.61 54.54 59.54 64.54 69.54 74.54 79.54
1.2 1.3 1.3 1.4 1.5 1.6 1.7
1 1.3 1.3 1.4 1.5 1.5 1.5
- - - - - - -
22 29 32 45 64 80 95
18.5 29 32 45 64 75 80
- - - - - - -
