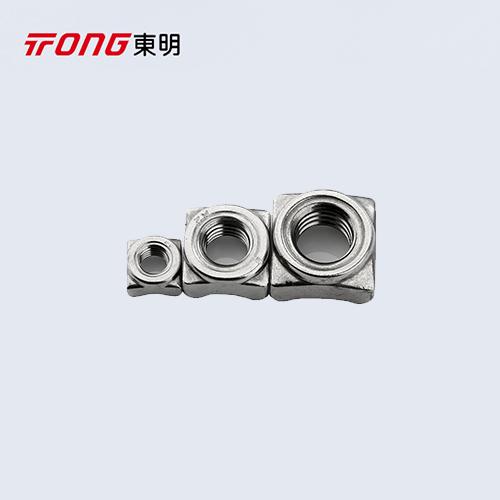

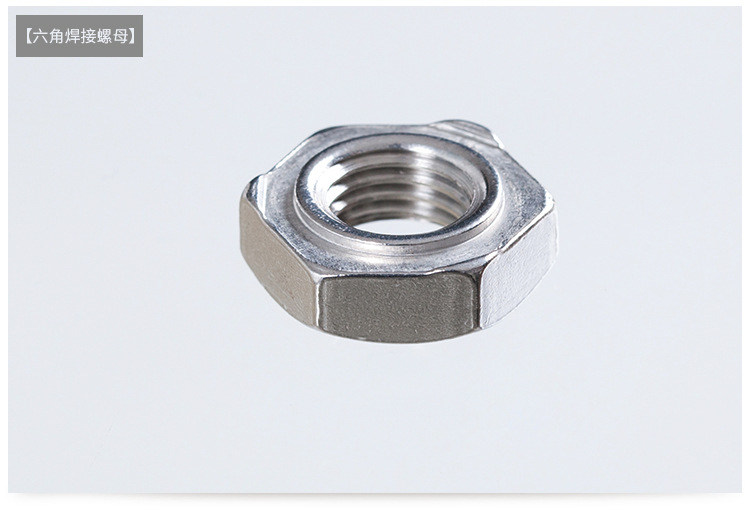

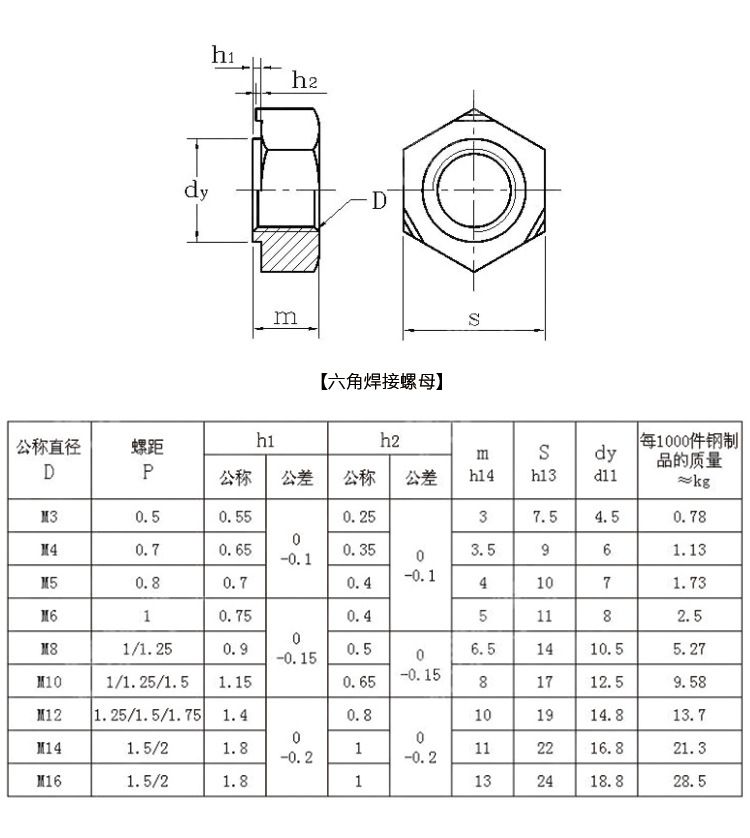

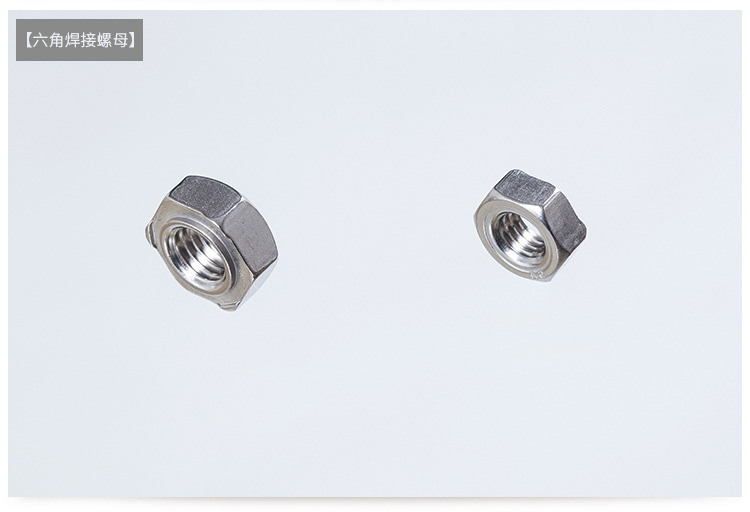

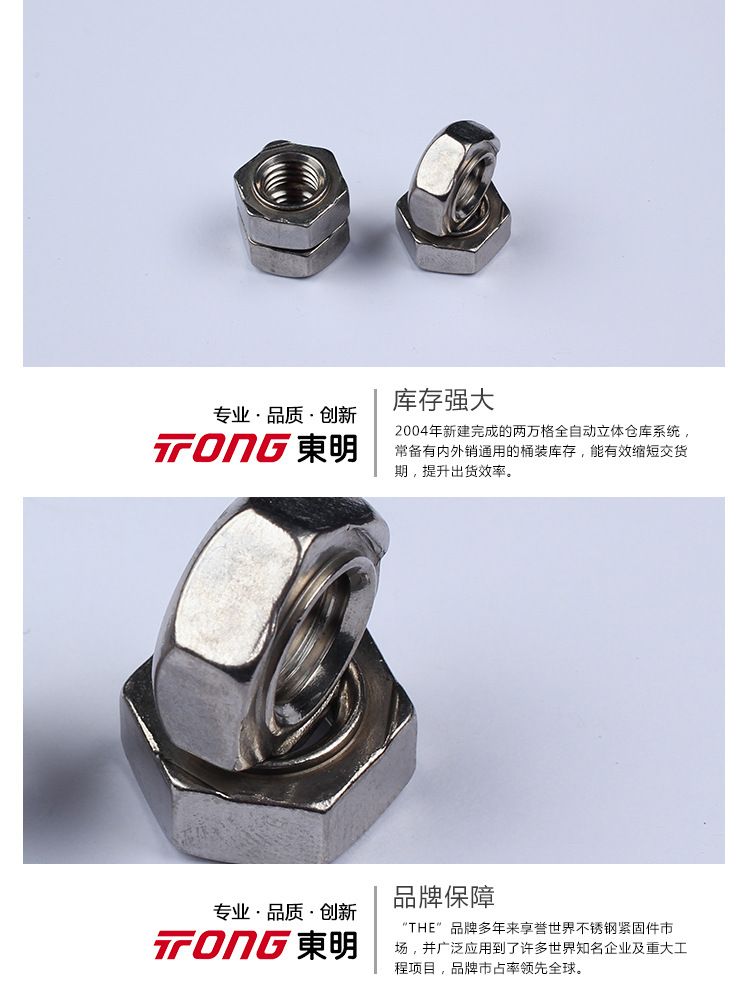

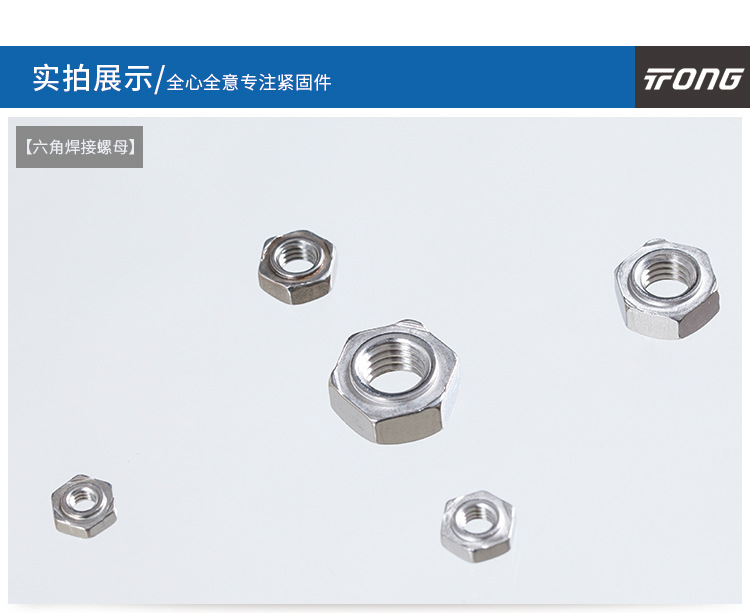

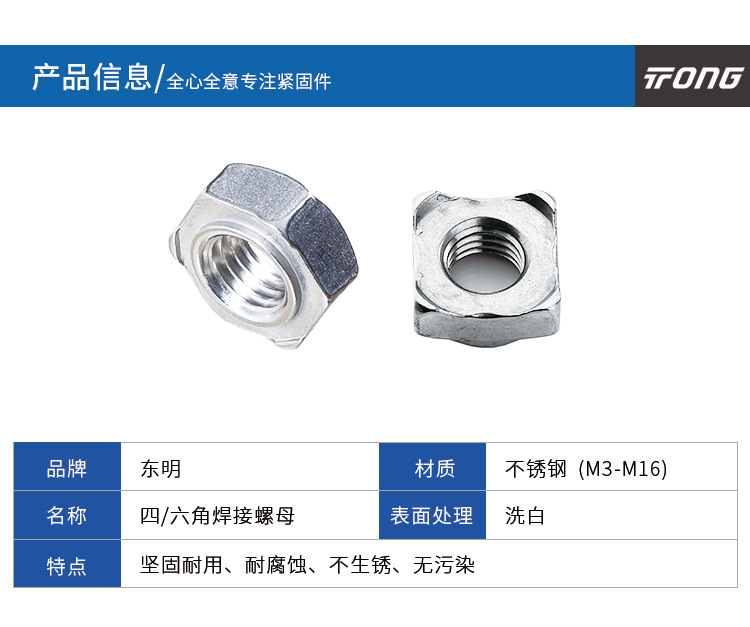

DIN928/DIN929 焊接螺母

对应标准:DIN 928-2013 四方焊接螺母

产品详情



对应标准数据参考

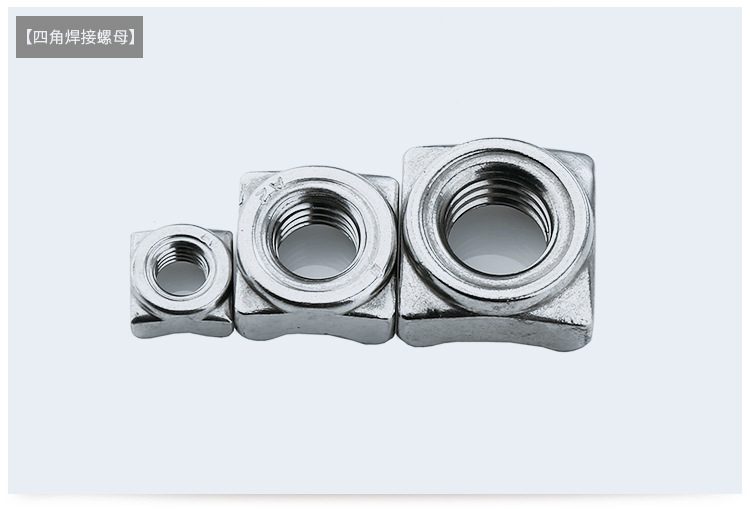

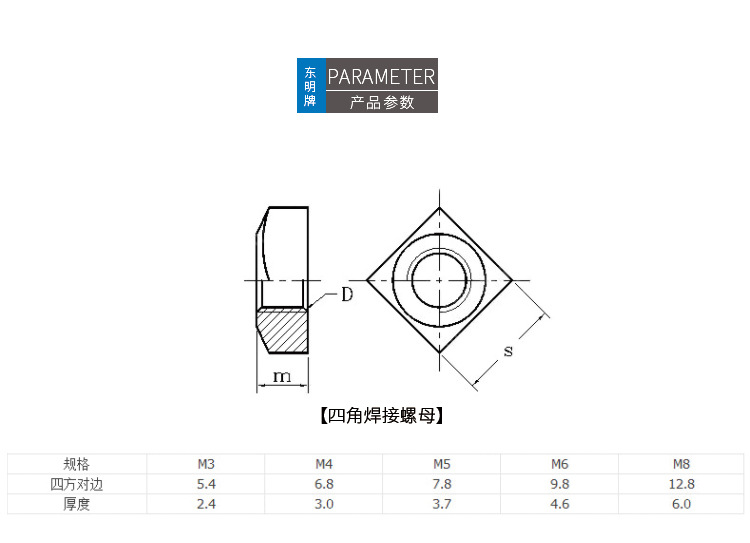

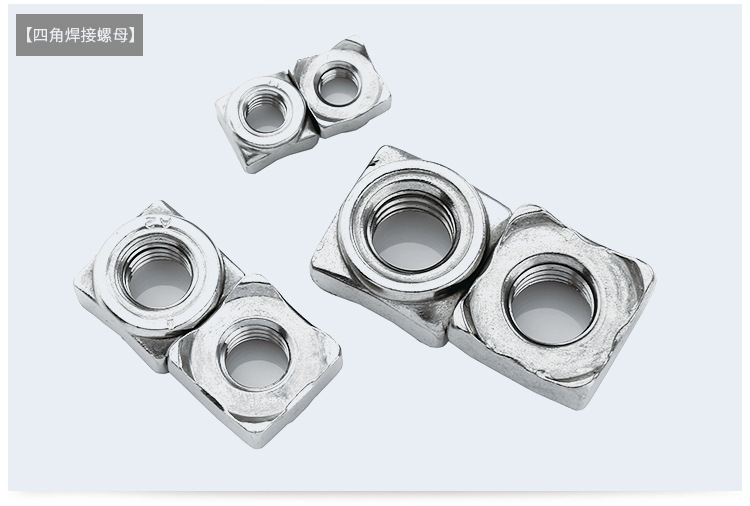

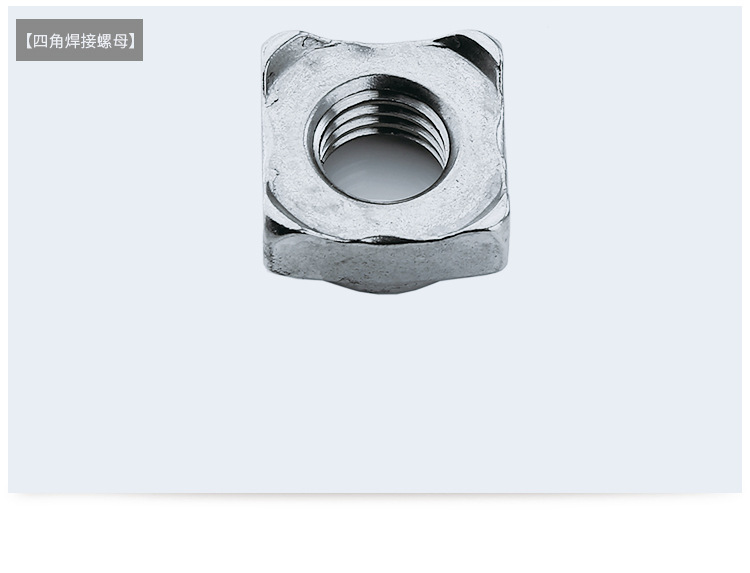

DIN 928-2013 四方焊接螺母
Square Weld Nuts
DIN 928-2013 四方焊接螺母

尺寸单位:
螺纹规格
D
M4 M5 M6 M8 M10 7/16 7/16 M12 M14 M16
P 螺距 粗牙
细牙
细牙
b 公称
最大值
最小值
d1 最小值=公称
最大值
d2 最大值
d3 最小值
e 最小值
h1 公称
最大值
最小值
h2 最小值
最大值
m 最大值=公称
最小值
s 最大值=公称
最小值
千件重kg
0.7 0.8 1 1.25 1.5 / / 1.75 2 2
/ / / 1 1.25 / / 1.25 1.5 1.5
/ / / / 1 20 20 1.5 - -
0.8 1.0 1.2 1.5 1.8 1.8 2.0 2.0 2.5 2.5
0.95 1.15 1.25 1.65 2.0 2.0 2.2 2.2 2.7 2.7
0.65 0.85 1.05 1.35 1.6 1.6 1.8 1.8 2.3 2.3
5 6 7.5 10 12.5 12.5 13.5 13.5 16.8 18.8
5.18 6.18 7.72 10.22 12.77 12.77 13.77 13.77 17.07 19.13
4.2 5.25 6.3 8.4 10.5 11.7 11.7 12.6 14.7 16.8
6.4 8.2 9.1 12.8 15.6 15.6 17.4 17.4 20.4 22.4
9 12 13 18 22 22 25 25 28 32
0.6 0.8 0.8 1 1.2 1.2 1.4 1.4 1.4 1.6
0.7 0.9 0.9 1.1 1.3 1.3 1.5 1.5 1.5 1.7
0.5 0.7 0.7 0.9 1.1 1.1 1.3 1.3 1.3 1.5
0.4 0.6 0.7 1.1 1.25 1.25 1.75 1.75 1.75 2
1.3 1.5 1.8 2.0 2.2 2.2 3.0 3.0 3.2 4.0
3.5 4.2 5 6.5 8 9 9 9.5 11.4 13
3.2 3.9 4.7 6.14 7.64 8.64 8.64 9.14 10.97 12.57
7 9 10 14 17 17 19 19 22 24
6.64 8.64 9.64 13.57 16.57 16.57 18.48 18.48 21.48 23.48
0.81 1.70 2.40 6.50 11.30 12.5 16.5 16.5 26.7 35.8
①,英寸:7/16-20 UNF-2B [ASME B 1.1]
