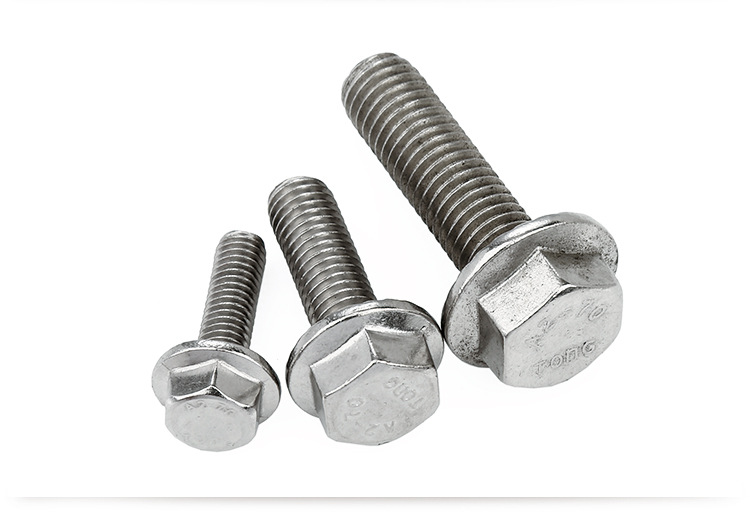

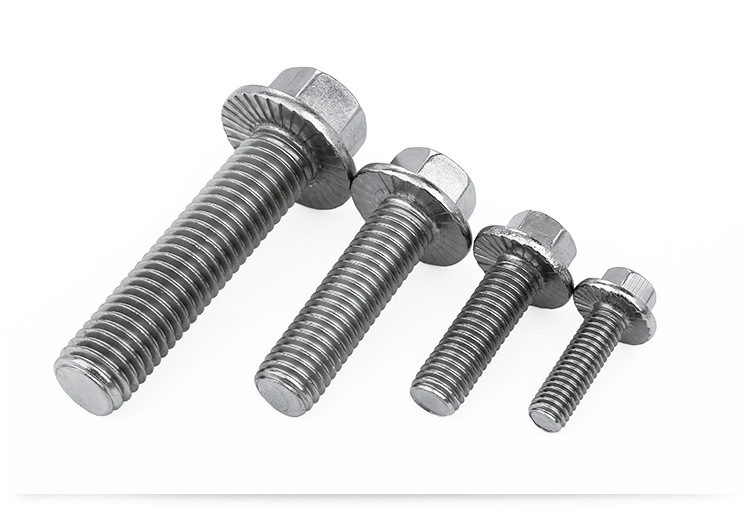

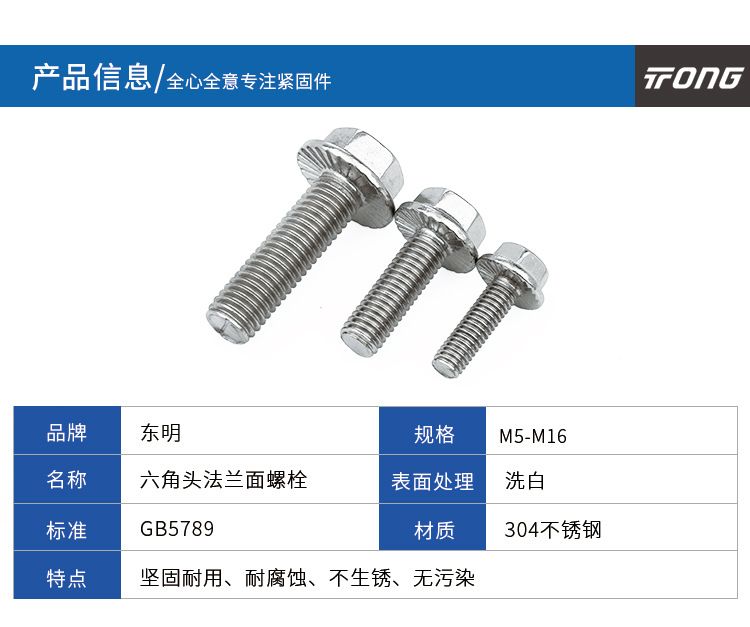

GB5789 六角头法兰面螺栓

对应标准:GB 5789-1986 六角法兰面螺栓 加大系列 B级

产品详情



对应标准数据参考
GB 5789-1986 六角法兰面螺栓 加大系列 B级
Hexagon Flange Bolts - Heavy Series - Product Grade B
GB 5789-1986 六角法兰面螺栓 加大系列 B级

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重 螺纹长度
螺纹规格 d
M5 M6 M8 M10 M12 (M14) M16 M20
P 螺距
b L≤125
125<L≤200
L>200
c 最小值
da A型 最大值
da B型 最大值
dc 最大值
ds 最大值
最小值
最大值
dw 最小值
e 最小值
f 最大值
k 最大值
k1 最小值
最小值
最大值
最小值
参考
s 最大值
最小值
t 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2 2.5
16 18 22 26 30 34 38 46
- - 28 32 36 40 44 52
- - - - - - 57 65
1 1.1 1.2 1.5 1.8 2.1 2.4 3
5.7 6.8 9.2 11.2 13.7 15.7 17.7 22.4
6.2 7.4 10 12.6 15.2 17.7 20.7 25.7
11.8 14.2 18 22.3 26.6 30.5 35 43
5 6 8 10 12 14 16 20
4.82 5.82 7.78 9.78 11.73 13.73 15.73 19.67
5.5 6.6 9 11 13.5 15.5 17.5 22
9.8 12.2 15.8 19.6 23.8 27.6 31.9 39.9
8.56 10.8 14.08 16.32 19.68 22.58 25.94 32.66
1.4 2 2 2 3 3 3 4
5.4 6.6 8.1 9.2 10.4 12.4 14.1 17.7
2 2.5 3.2 3.6 4.6 5.5 6.2 7.9
0.25 0.4 0.4 0.4 0.6 0.6 0.6 0.8
0.3 0.4 0.5 0.6 0.7 0.9 1 1.2
0.1 0.1 0.15 0.2 0.25 0.3 0.35 0.4
3 3.4 4.3 4.3 6.4 6.4 6.4 8.5
8 10 13 15 18 21 24 30
7.64 9.64 12.57 14.57 17.57 20.16 23.16 29.16
0.15 0.2 0.25 0.3 0.35 0.45 0.5 0.65
0.05 0.05 0.1 0.15 0.15 0.2 0.25 0.3
千件钢制重≈kg
- - - - - - - -
螺纹长度b
- - - - - - - -
