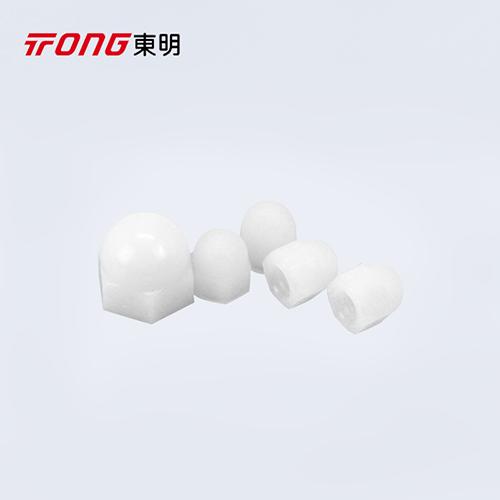

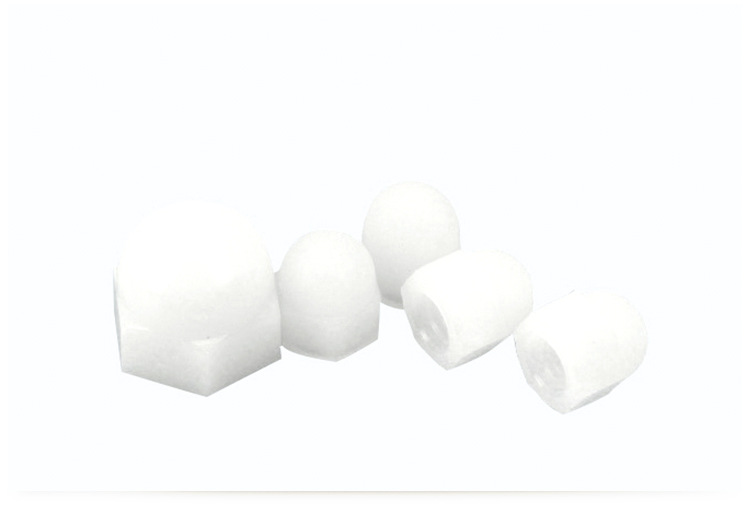

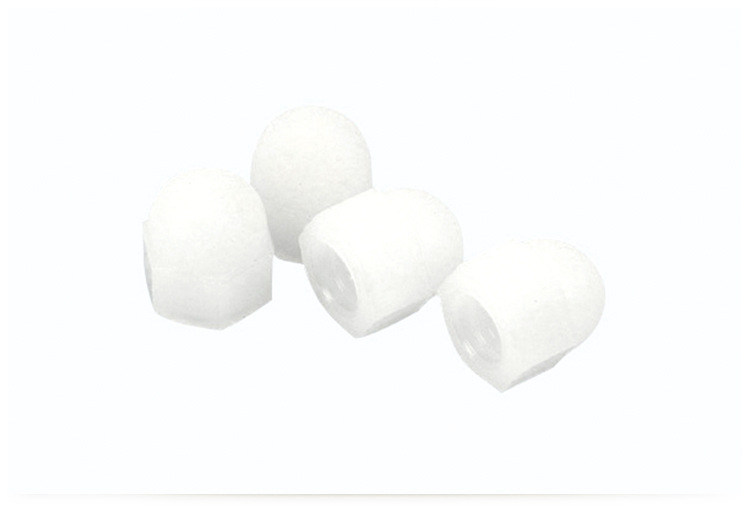

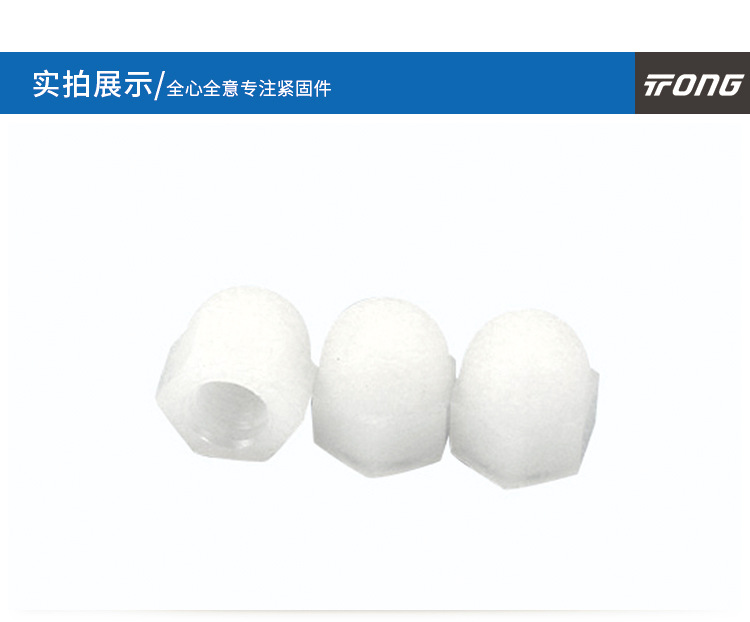

盖形螺母(PA66)

对应标准:DIN 1587-1987 六角盖母

产品详情



对应标准数据参考

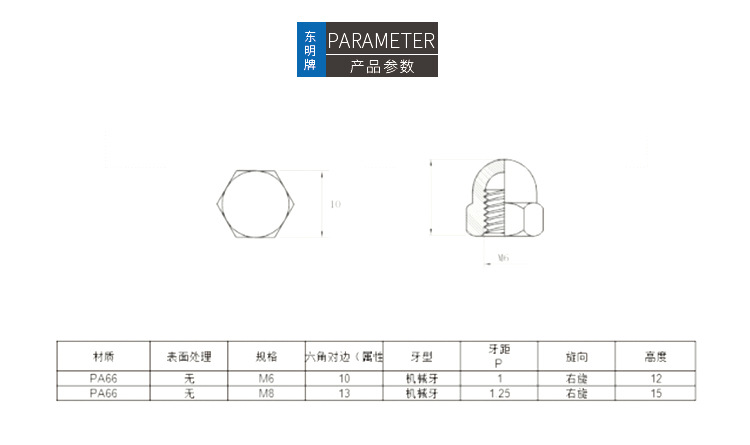

DIN 1587-1987 六角盖母
Hexagon domed cap nuts
DIN 1587-1987 六角盖母

尺寸单位: 毫米(mm)
螺纹尺寸
d
M4 M5 M6 M8 M10 M10 M12 M12
P 系列1 粗牙
P 系列2 细牙
P 系列3 细牙
da 最小值
最大值
dk 最大值
dw 最小值
e 最小值 A级
B级
x 最大值 系列1
系列2
系列3
最大值 系列1
系列2
系列3
h 最大值=公称
h 最小值 A级
B级
m 最大值
最小值
mw 最小值
SR
s 最大值=公称
s 最小值 A级
B级
t 最小值
最大值
w 最小值
千件重kg
0.7 0.8 1 1.25 1.5 1.5 1.75 1.75
/ / / 1 1 1 1.5 1.5
/ / / / 1.25 1.25 1.25 1.25
4 5 6 8 10 10 12 12
4.6 5.75 6.75 8.75 10.8 10.8 13 13
6.5 7.5 9.5 12.5 16 15 18 17
5.8 6.8 8.3 11.3 15.3 14.3 17.2 16.2
7.66 8.79 11.05 14.38 18.9 17.77 21.1 20.03
7.5 8.63 10.89 14.2 18.72 17.59 20.88 19.85
1.4 1.6 2 2.5 3 3 / /
/ / / 2 2 2 / /
/ / / / 2.5 2.5 / /
/ / / / / / 6.4 6.4
/ / / / / / 5.6 5.6
/ / / / / / 4.9 4.9
8 10 12 15 18 18 22 22
7.64 9.64 11.57 14.57 17.57 17.57 21.48 21.48
7.42 9.42 11.3 14.3 17.3 17.3 21.16 21.16
3.2 4 5 6.5 8 8 10 10
2.9 3.7 4.7 6.14 7.64 7.64 9.64 9.64
2.32 2.96 3.76 4.91 6.11 6.11 7.71 7.71
3.25 3.75 4.75 6.25 8 7.5 9 8.5
7 8 10 13 17 16 19 18
6.78 7.78 9.78 12.73 16.73 15.73 18.67 17.73
6.64 7.64 9.64 12.57 16.57 15.57 18.48 17.57
5.26 7.21 7.71 10.65 12.65 12.65 15.65 15.65
5.74 7.79 8.29 11.35 13.35 13.35 16.35 16.35
2 2 2 2 2 2 3 3
/ / 4.66 11 20.1 / 28.3 /
螺纹尺寸
d
(M14) M14 M16 (M18) M20 (M22) (M22) M24
P 系列1 粗牙
P 系列2 细牙
P 系列3 细牙
da 最小值
最大值
dk 最大值
dw 最小值
e 最小值 A级
B级
x 最大值 系列1
系列2
系列3
最大值 系列1
系列2
系列3
h 最大值=公称
h 最小值 A级
B级
m 最大值
最小值
mw 最小值
SR
s 最大值=公称
s 最小值 A级
B级
t 最小值
最大值
w 最小值
千件重kg
2 2 2 2.5 2.5 2.5 2.5 3
1.5 1.5 1.5 1.5 2 2 1.5 2
/ / / 2 1.5 1.5 2 /
14 14 16 18 20 22 22 24
15.1 15.1 17.3 19.5 21.6 23.7 23.7 25.9
21 20 23 26 28 31 33 34
20.2 19.2 22.2 25.3 28.3 29.5 31.4 33.2
24.49 23.35 26.75 30.14 33.53 35.72 37.72 39.98
23.91 22.78 26.17 29.56 32.95 35.03 37.29 39.55
/ / / / / / / /
/ / / / / / / /
/ / / / / / / /
7.3 7.3 7.3 9.3 9.3 9.3 9.3 10.7
5.6 5.6 5.6 5.6 7.3 5.6 5.6 7.3
/ / / 7.3 5.6 7.3 7.3 /
25 25 28 32 34 39 39 42
24.48 24.48 27.48 31.38 33.38 38.38 38.38 41.38
24.16 24.16 27.16 31 33 38 38 41
11 11 13 15 16 18 18 19
10.3 10.3 12.3 14.3 14.9 16.9 16.9 17.7
8.24 8.24 9.84 11.44 11.92 13.52 13.52 14.16
10.5 10 11.5 13 14 15.5 16.5 17
22 21 24 27 30 32 34 36
21.67 20.67 23.67 26.67 29.67 31.61 33.38 35.38
21.16 20.16 23.16 26.16 29.16 31 33 35
17.65 17.65 20.58 24.58 25.58 28.58 28.58 30.5
18.35 18.35 21.42 25.42 26.42 29.42 29.42 31.5
4 4 4 5 5 5 5 6
57.2 / 54.3 95 104 129 / 216
