DIN315 蝶形螺母

对应标准:DIN 315-1983 蝶形螺母

产品详情



对应标准数据参考
DIN 315-1983 蝶形螺母

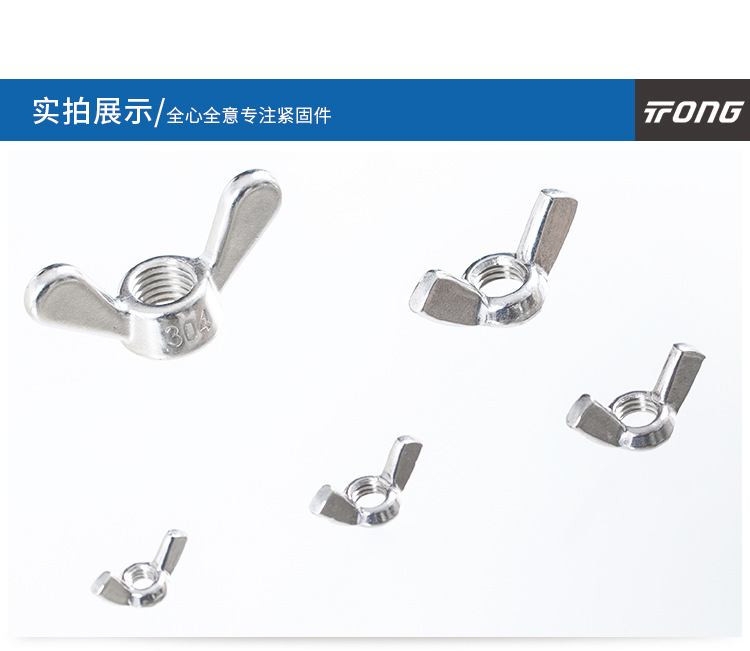

Wing nuts
DIN 315-1983 蝶形螺母
还没有尺寸图!
尺寸单位: 毫米(mm)
螺纹规格 d
M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
dk 最大值
最小值
ds 最大值
最小值
L 最大值
最小值
y 最大值
最小值
y1 最大值
最小值
k 最大值
最小值
m 最大值
最小值
r
R
0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
8 11 13 16 20 23 29 35 44
6 8 10 13 17 20 26 32 41
7 9 11 12.5 16.5 19.5 23 29 37.5
5.5 7.5 9 10.5 14.5 17.5 21 27 35
20 26 33 39 51 65 73 90 110
18 24 30 36 48 62 70 86 106
1.9 2.3 2.3 2.8 4.4 4.9 6.4 6.9 9.4
1.1 1.5 1.5 2 3.6 4.1 5.6 6.1 8.6
2.3 2.8 3.3 4.4 5.4 6.4 7.5 8 10.5
1.7 2.3 2.7 3.6 4.6 5.6 6.5 7 9.5
10.5 13 17 20 25 33.5 37.5 46.5 56.5
8.5 11 15 18 23 31 35 44 53.5
4.6 6.5 8 10 12 14 17 21 25
3.2 4 5 6.5 8 10 13 16 20
2 2.5 3 3 5 6 7 8 9
3 4 5 6 8 10 11 14 18
①,材料:a)可锻铸铁GT:GTS或GTW由制造商决定;
b)钢St:锻造或冷加工由制造商决定;
c)铜锌合金CuZn:可锻合金或铸造合金由制造商决定;
d)奥氏体不锈钢A:等级由制造商决定
