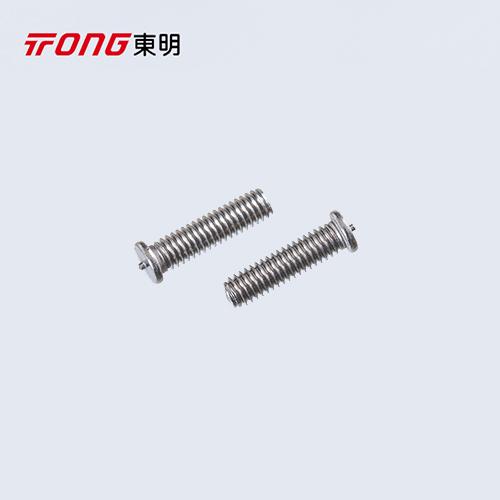

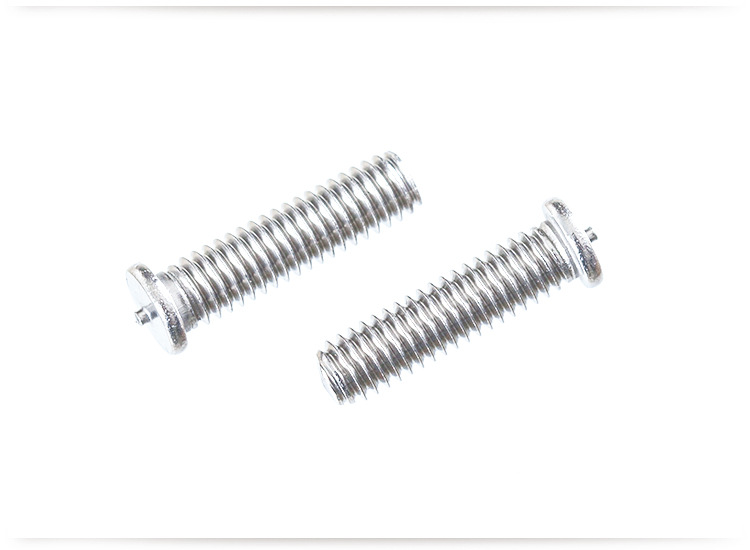

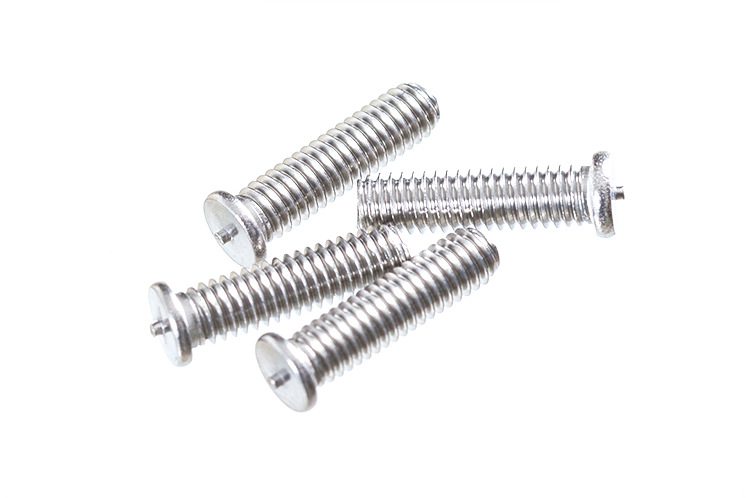

GB /T 902.3-1998 焊接螺钉

对应标准:GB /T(PT)902.3-1998 储能焊用焊接螺柱

产品详情



对应标准数据参考

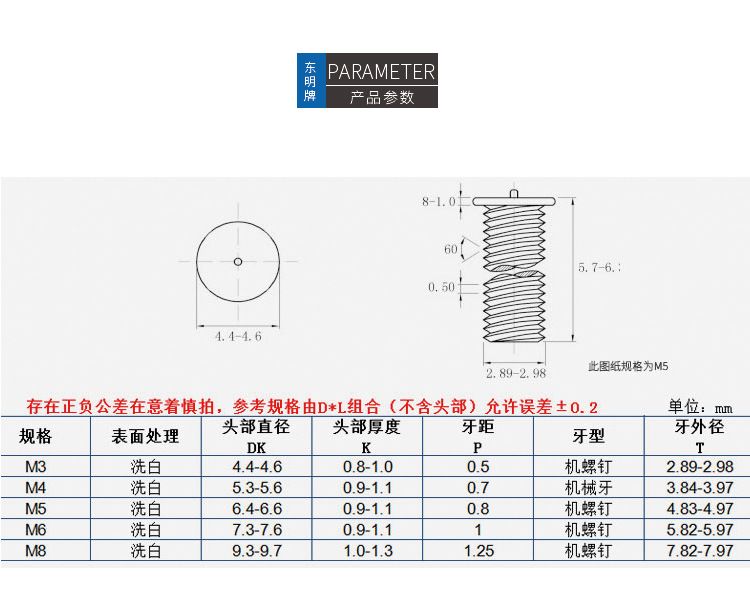

GB /T(PT)902.3-1998 储能焊用焊接螺柱
Weld studs for capacitor discharge welding
GB /T(PT)902.3-1998 储能焊用焊接螺柱

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
螺纹规格 d
M3 M4 M5 M6 M8 M10 M12
P 螺距
dk 最大值
最小值
dp 最大值
最小值
z 最大值
最小值
k 最大值
最小值
0.5 0.7 0.8 1 1.25 1.5 1.75
4.65 5.65 6.68 7.68 9.72 11.72 14.22
4.35 5.35 6.32 7.32 9.29 11.29 13.79
0.78 0.78 0.88 0.88 0.88 1.1 1.1
0.52 0.52 0.62 0.62 0.62 0.85 0.85
0.53 0.63 0.73 0.83 0.93 1.03 1.13
0.27 0.37 0.47 0.57 0.67 0.77 0.87
1.3 1.3 1.4 1.4 1.5 1.5 1.5
0.7 0.7 0.8 0.8 0.9 0.9 0.9
千件钢制重≈kg
- - - - - - -
