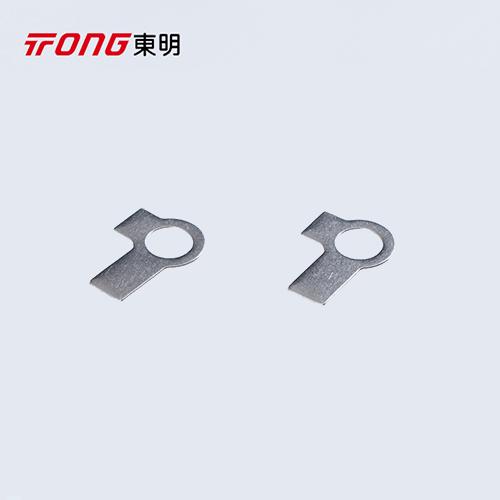

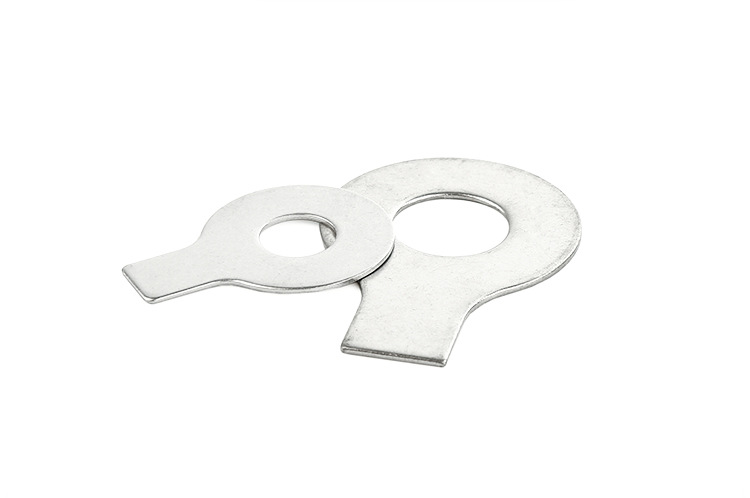

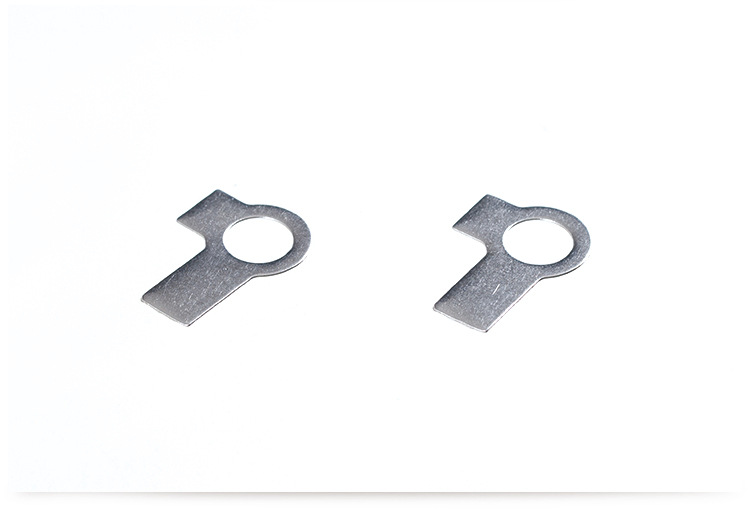

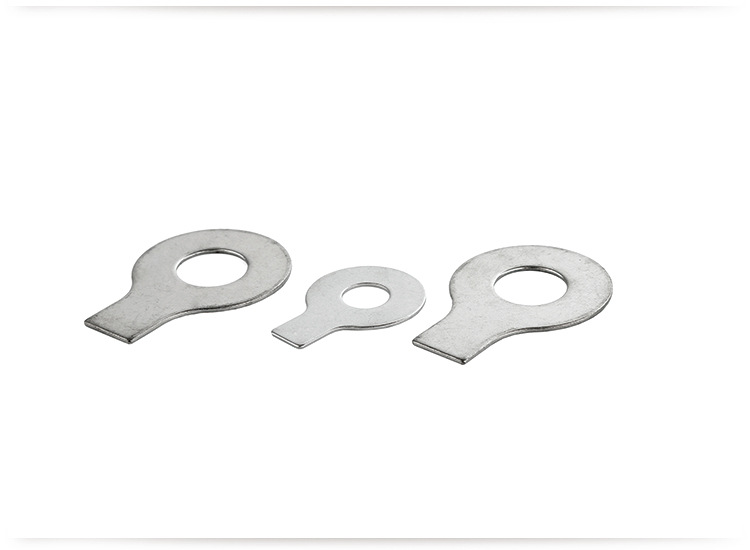

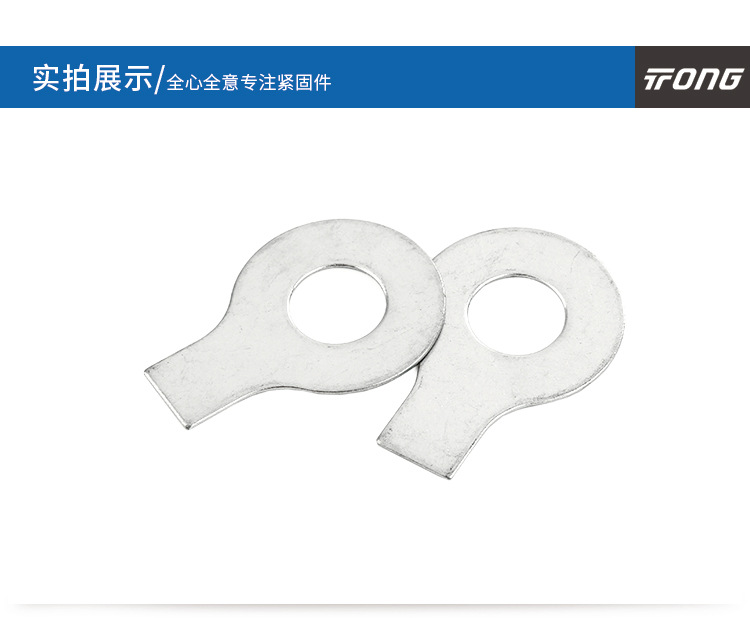

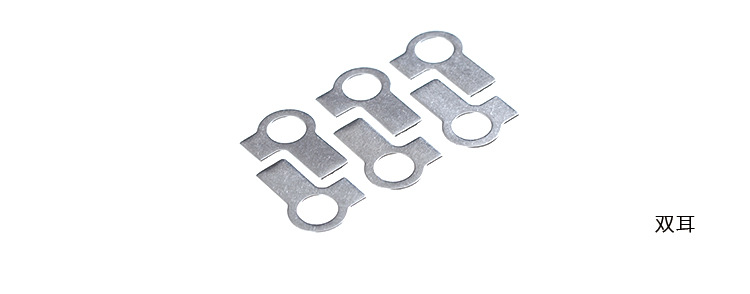

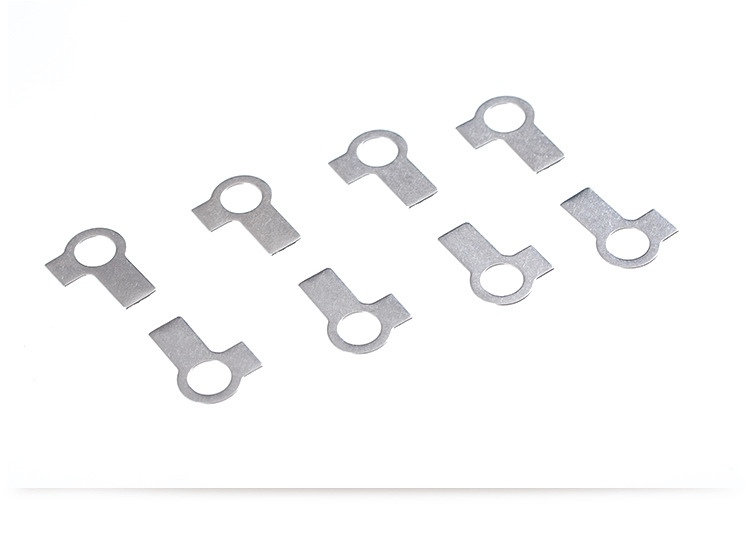

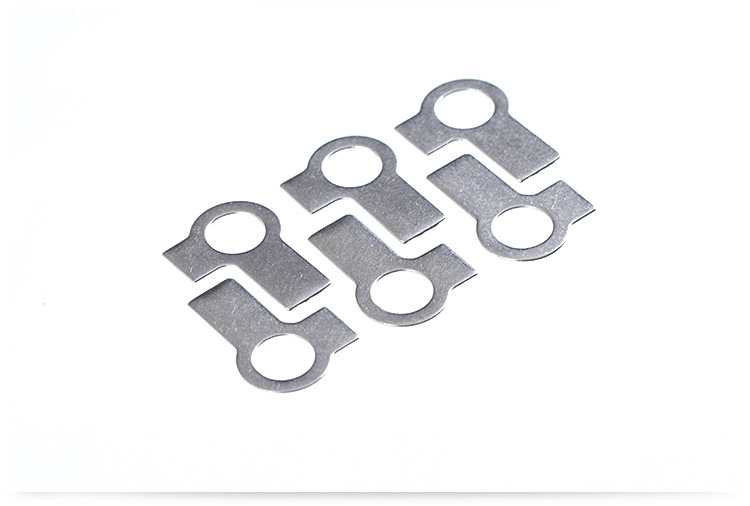

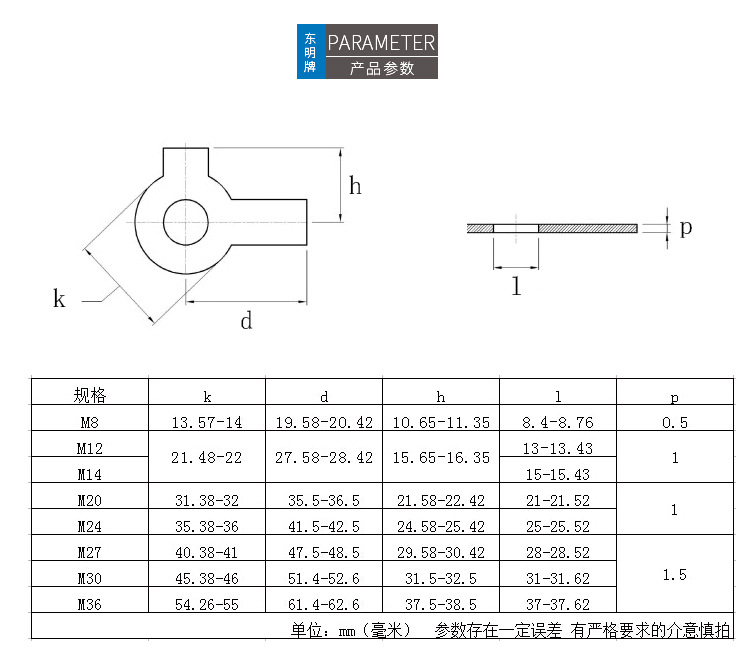

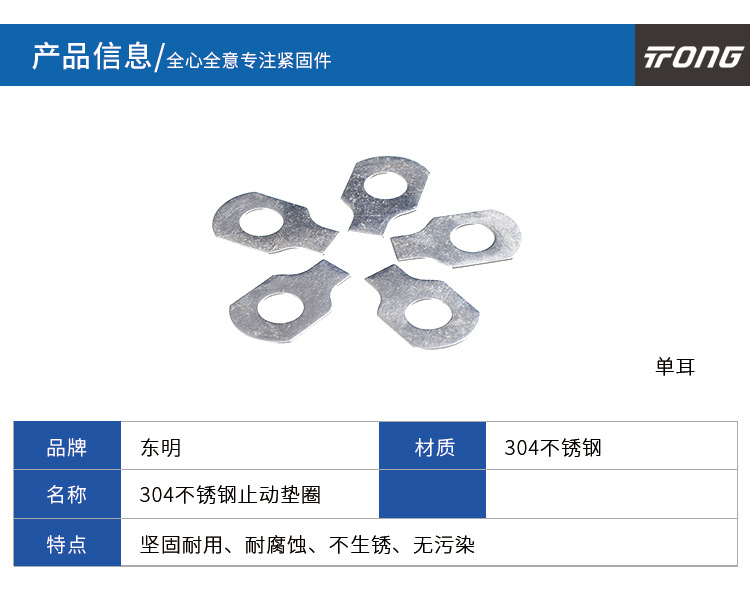

GB854/GB855 不锈钢单耳双耳止动垫圈

对应标准：GB 854-1988 单耳止动垫圈

立即在线询价立即在线询价

产品详情

对应标准数据参考

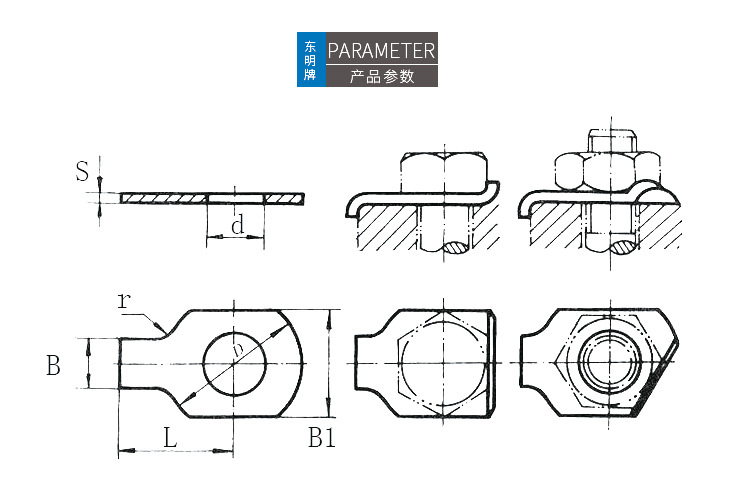

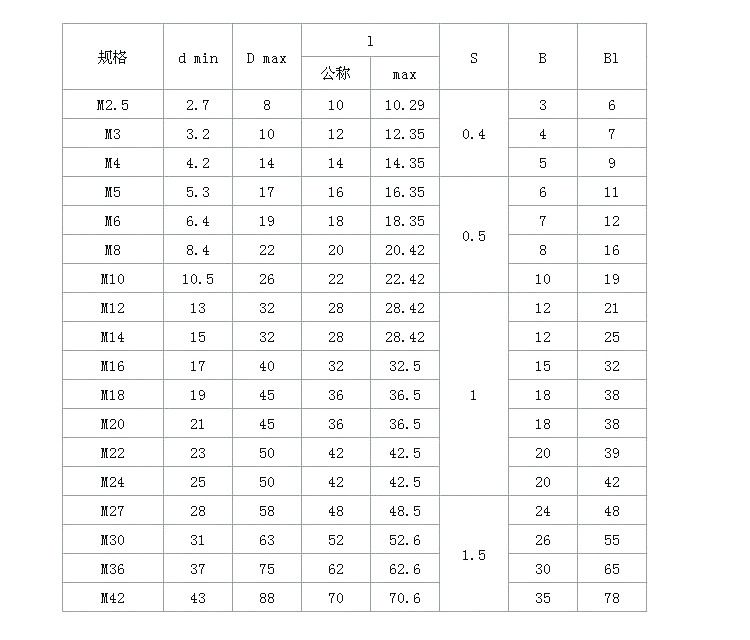

GB 854-1988 单耳止动垫圈 Tab Washers With Long Tab
	尺寸单位:

使用在

M2.5

M3

M4

M5

M6

M8

M10

M12

(M14)

M16

d		最大值
		最小值
d_c		最大值
		最小值
L		公称
		最小值
		最大值
h
b
b₁
r
千件重(钢制)≈kg

2.95	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43
2.7	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17
8	10	14	17	19	22	26	32	32	40
7.64	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38
10	12	14	16	18	20	22	28	28	32
9.71	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5
10.29	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5
0.4	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1
3	4	5	6	7	8	10	12	12	15
6	7	9	11	12	16	19	21	25	32
2.5	2.5	2.5	2.5	4	4	6	10	10	10
0.17	0.25	0.42	0.74	0.91	1.27	1.7	4.8	5.12	8.21

使用在

(M18)

M20

(M22)

M24

(M27)

M30

M36

M42

M48

d		最大值
		最小值
d_c		最大值
		最小值
L		公称
		最小值
		最大值
h
b
b₁
r
千件重(钢制)≈kg

19.52	21.52	23.52	25.52	28.52	31.62	37.62	43.62	50.62
19	21	23	25	28	31	37	43	50
45	45	50	50	58	63	75	88	100
44.38	44.38	49.38	49.38	57.26	62.26	74.26	87.13	99.13
36	36	42	42	48	52	62	70	80
35.5	36.5	41.5	41.5	47.5	51.4	61.4	69.4	79.4
36.5	36.5	42.5	42.5	48.5	52.6	62.6	70.6	80.6
1	1	1	1	1.5	1.5	1.5	1.5	1.5
18	18	20	20	24	26	30	35	40
38	38	39	42	48	55	65	78	90
10	10	10	10	16	16	16	16	16
10.93	11.83	12.61	12.68	25.81	31.17	43.81	60.28	77.9

①,技术条件按 GB 98 规定。
