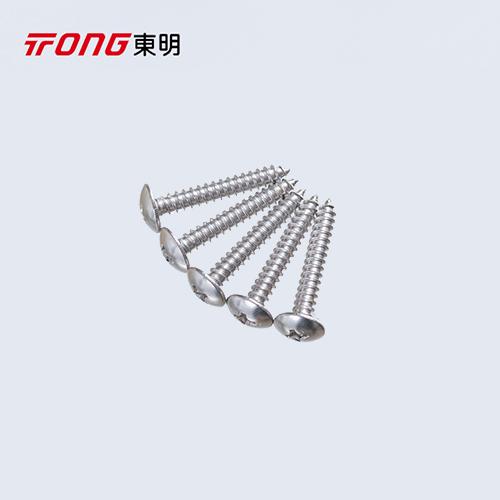

JISB1122T 不锈钢大扁头自攻钉

对应标准：JIS B(AAT4)1122-1996 十字槽大扁头自攻钉 - 螺纹型式：Class 1~Class 4 [附表4]

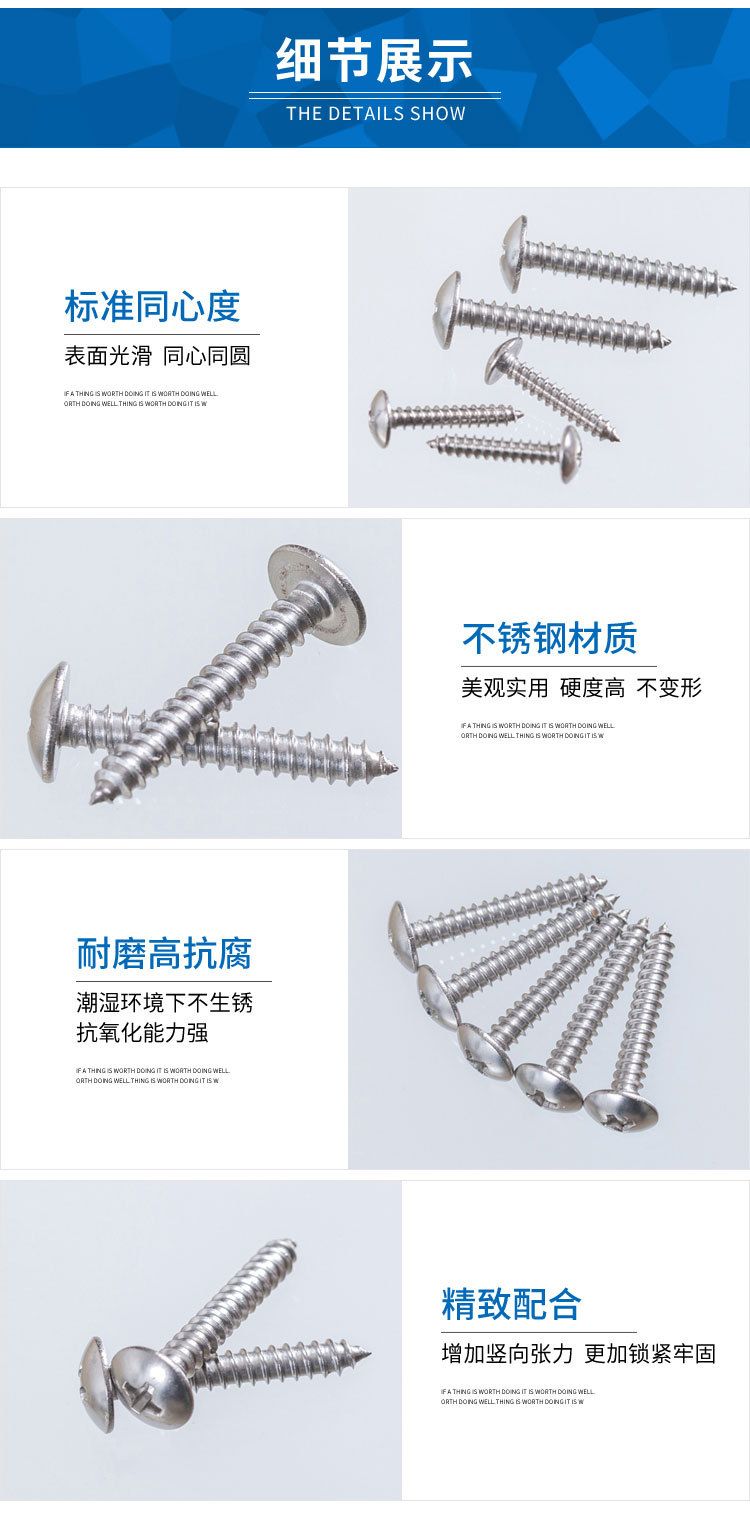

产品详情



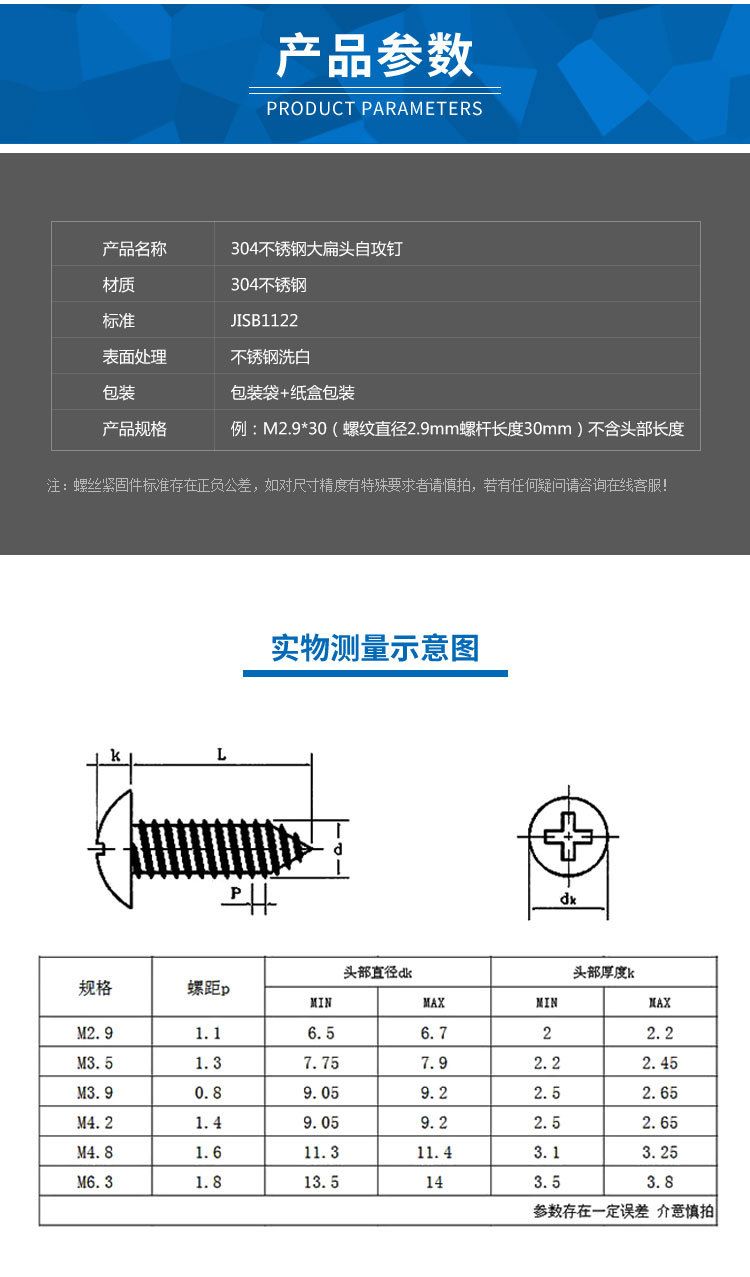

对应标准数据参考
JIS B(AAT4)1122-1996 十字槽大扁头自攻钉 - 螺纹型式：Class 1~Class 4 [附表4]
Cross Recessed Truss Head Tapping Screws - Threaded Portion are of Class 1 to 4 [Annex Attached Table 4]
JIS B(AAT4)1122-1996 十字槽大扁头自攻钉 - 螺纹型式：Class 1~Class 4 [附表4] JIS B(AAT4)1122-1996 十字槽大扁头自攻钉 - 螺纹型式：Class 1~Class 4 [附表4]

尺寸单位: 毫米(mm)
螺纹尺寸
d
2 2.5 3 3.5 4 4.5 5 6
dk 最大值=公称
最小值
k 公称
最大值
最小值
R ≈
r 最大值
槽号
m 参考值
深度 最大值
最小值
4.5 5.7 6.9 8.1 9.4 10.6 11.8 14
4.1 5.3 6.4 7.6 8.9 10 11.2 13.3
1.2 1.5 1.9 2.2 2.5 2.8 3.1 3.7
1.3 1.6 2.05 2.35 2.65 2.95 3.25 3.9
1.1 1.4 1.75 2.05 2.35 2.65 2.95 3.5
3 3.7 4.6 5.4 6.1 6.9 7.7 9.1
0.3 0.3 0.4 0.4 0.5 0.5 0.6 0.7
1 1 1 2 2 2 2 3
2.2 2.5 2.9 4.0 4.3 4.7 5.0 6.3
1.01 1.32 1.72 1.83 2.13 2.53 2.83 2.86
0.65 0.95 1.34 1.3 1.6 1.99 2.29 2.31
①,直径2mm和2.5mm不适用于 1型（class 1）
②,Class 1~Class 4 螺纹型式参见标准 JIS B 1007
③,产品形状和尺寸与国际标准（ISO 7049~ISO 7051）不同，将来不再使用。
