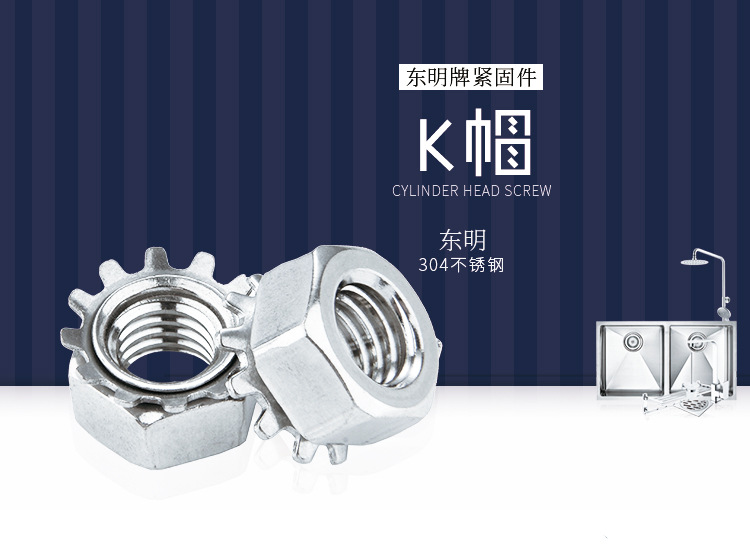

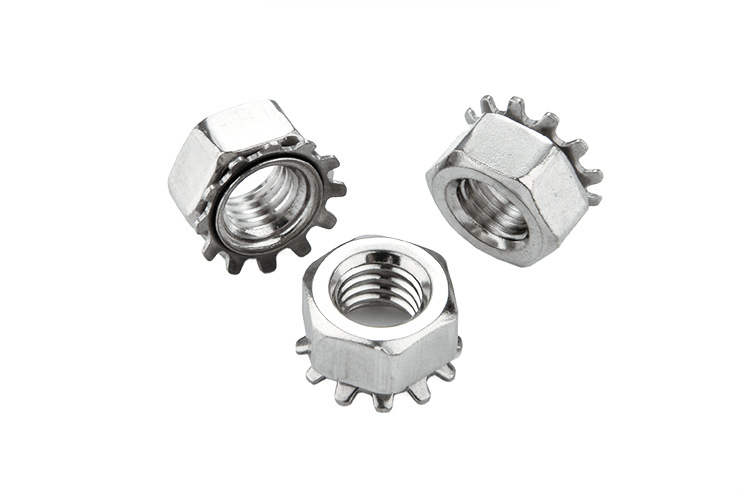

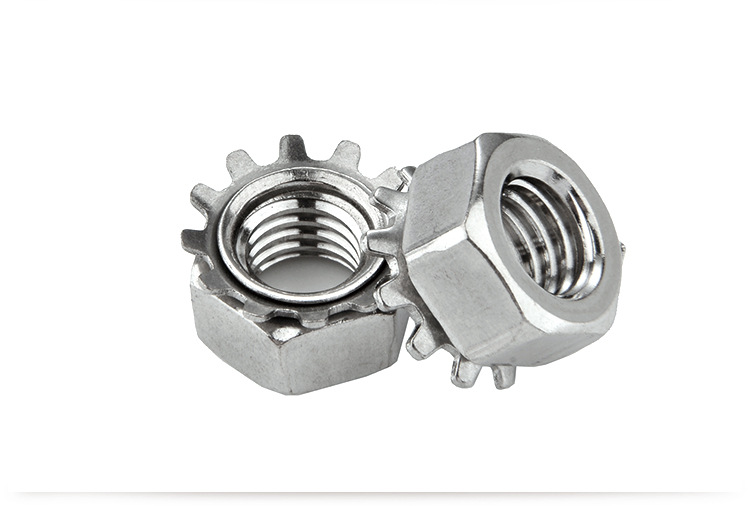

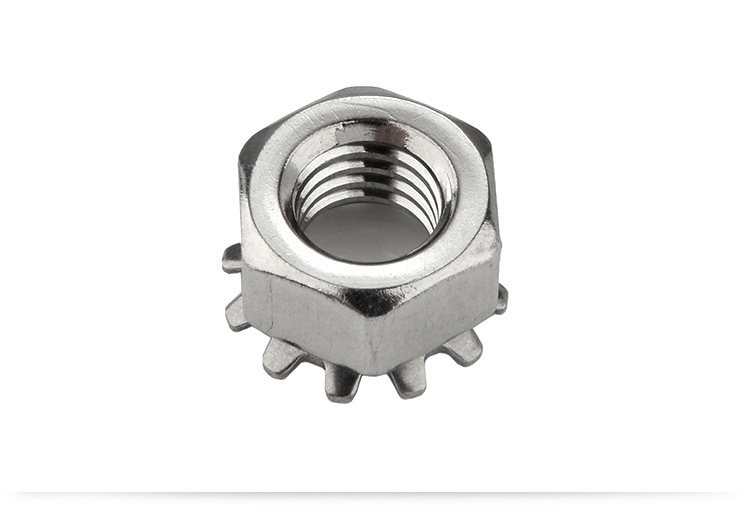

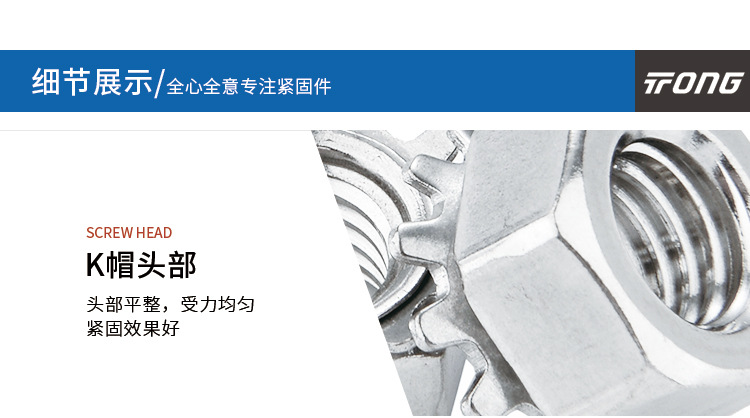

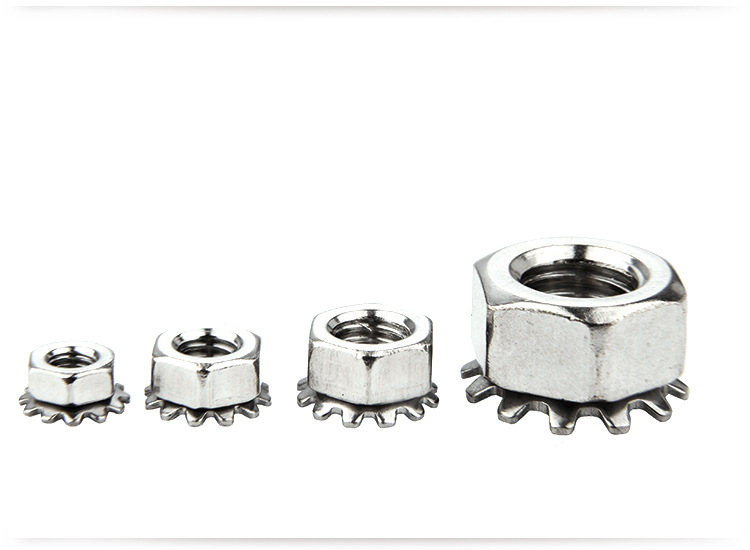

K帽

对应标准:SJ 2843-1987 六角带梅花弹性垫圈的组合螺母

产品详情



对应标准数据参考

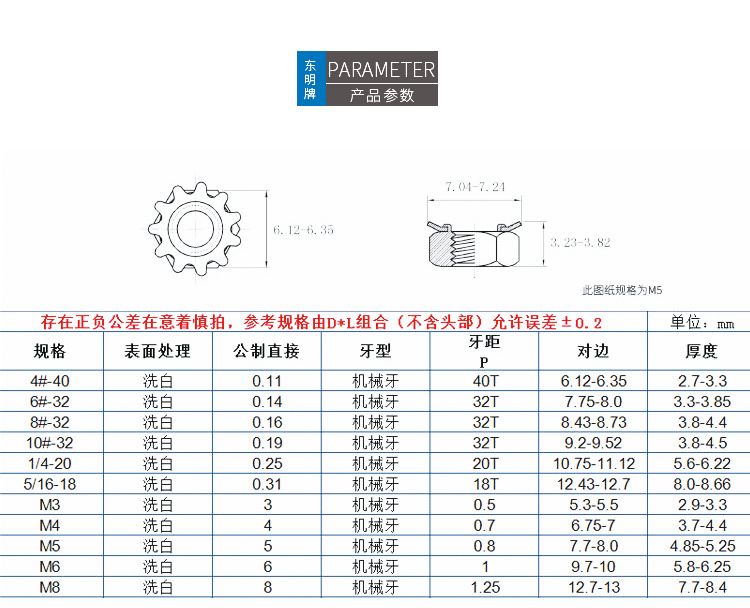

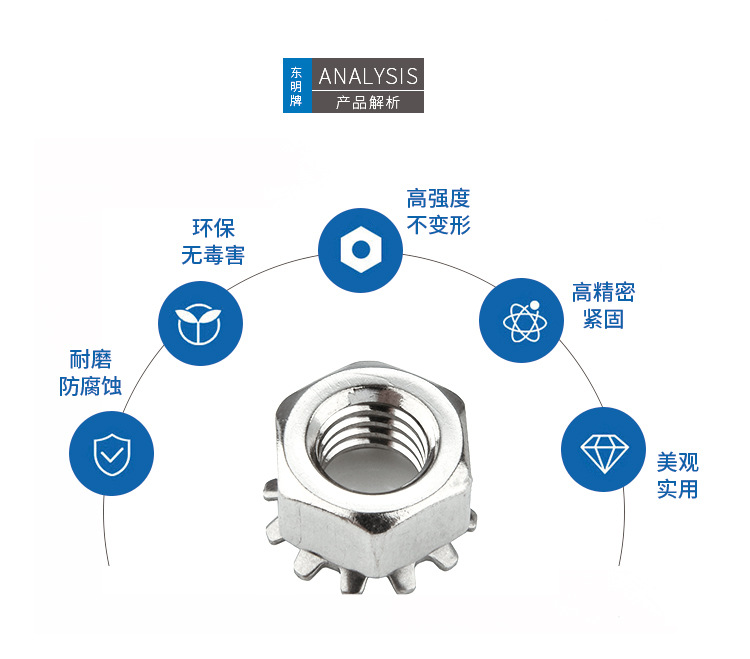

SJ 2843-1987 六角带梅花弹性垫圈的组合螺母
Locknut with External-Tooth Lock Washer
SJ 2843-1987 六角带梅花弹性垫圈的组合螺母

尺寸单位: 毫米(mm)
螺纹规格 d
M5 M6
P 螺距
s 最大值
最小值
e 最小值
最大值
最小值
da 最大值
最小值
m 最大值
最小值
n 最大值
最小值
h
a
δ
H 最大值
最小值
t 最大值
最小值
b 最大值
最小值
dc 最大值
最小值
D1 最大值
最小值
D2 最大值
最小值
z 最大值
最小值
0.8 1
8 10
7.78 9.78
8.71 10.95
5.5 6.5
5.45 6.45
5.75 6.75
5 5
4.24 5.24
3.76 4.76
4.5 5.5
4.2 5.2
0.4 0.4
45° 45°
1 1
3.6 3.6
3.1 3.1
2.2 2.2
2 2
4.2 4.2
4 4
20 20
19.5 19.5
12.5 12.5
12 12
10 10
9.5 9.5
0.5 0.5
0.3 0.3
