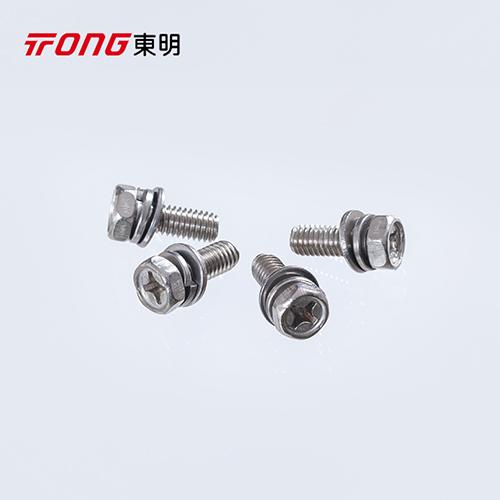

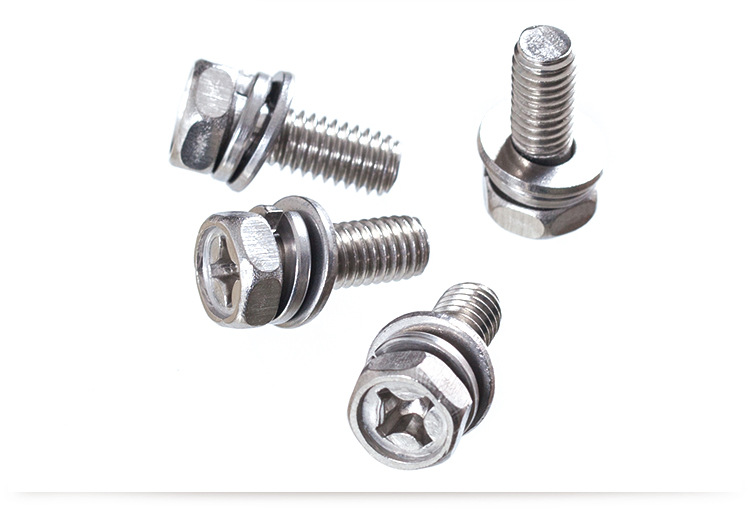

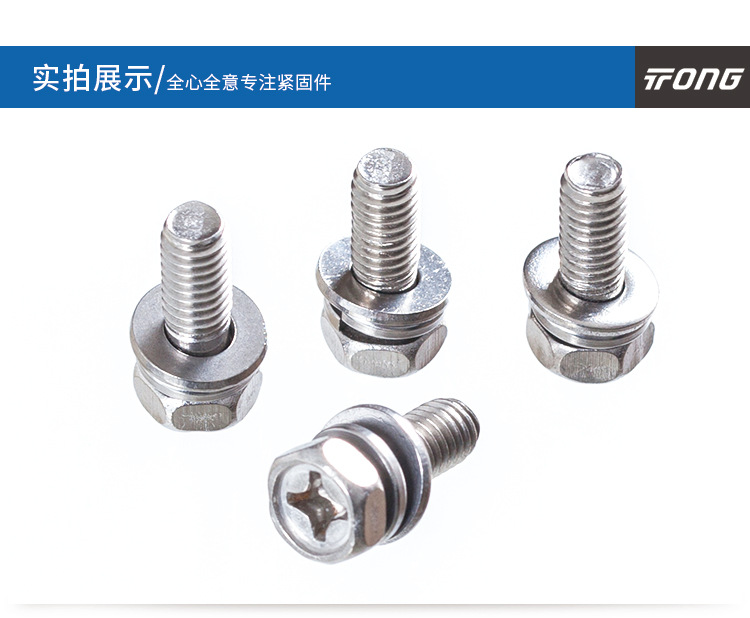

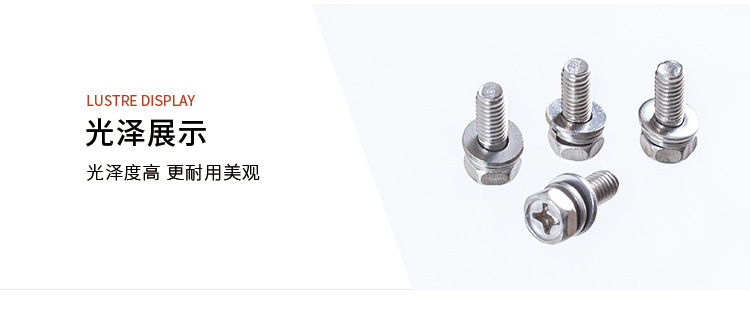

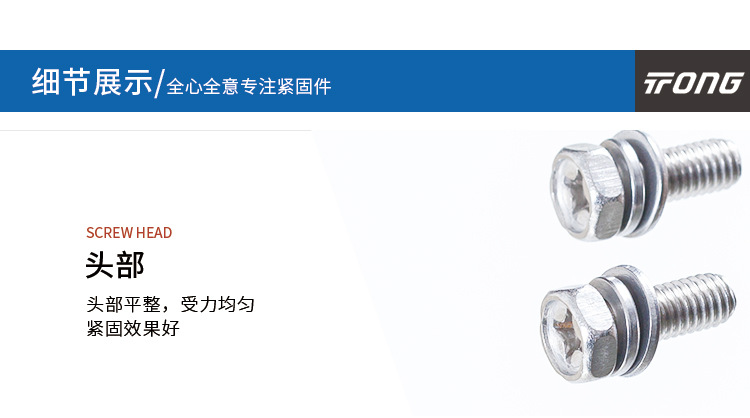

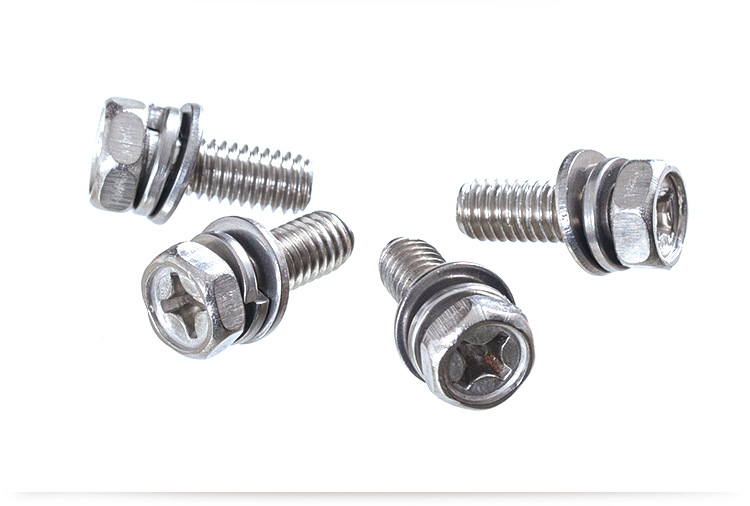

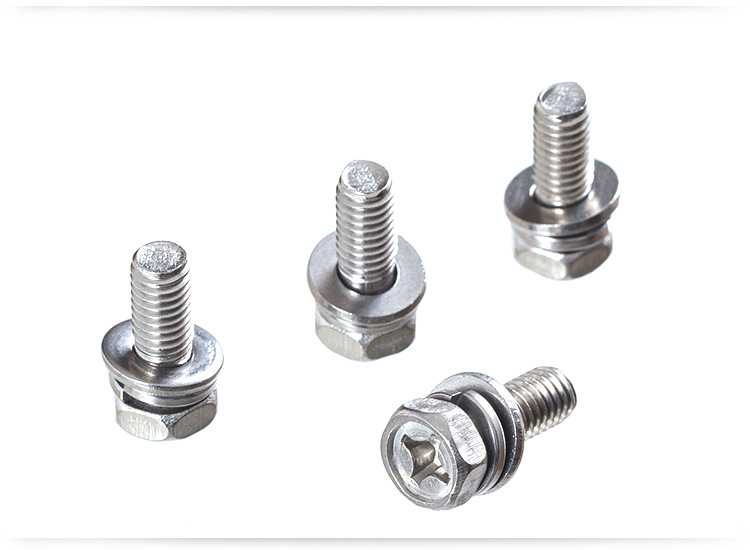

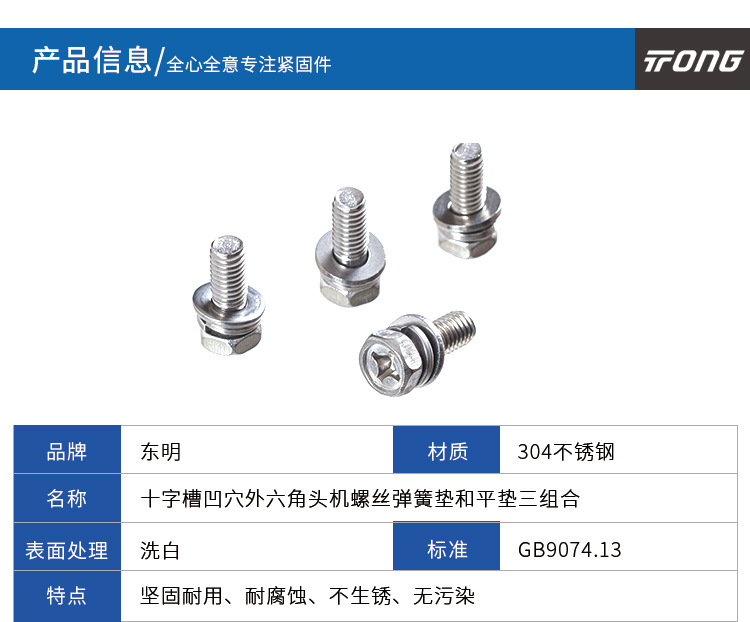

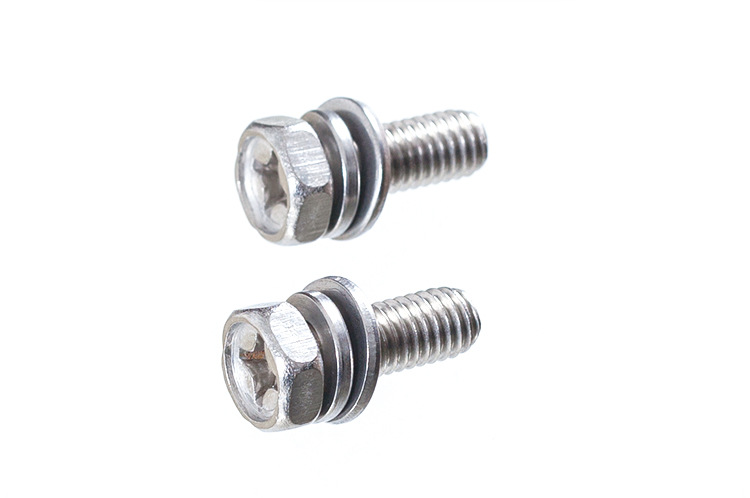

GB9074.13 组合螺钉

对应标准：GB 9074.13-1988 十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件

产品详情



对应标准数据参考
GB 9074.13-1988 十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件
Cross Recessed Hexagon Bolt with Indentation, Single Coil Lock Washer and Plain Washer Assemblies
GB 9074.13-1988 十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重 螺纹长度
螺纹规格 d
M4 M5 M6 M8
a 最大值
b 最小值
h 公称
H 公称
dc 公称
d2 参考
1.4 1.6 2 2.5
38 38 38 38
0.8 1 1.6 1.6
2.75 3.25 4 5
9 10 12 16
6.78 8.75 10.71 13.64
千件钢制重≈kg
- - - -
螺纹长度b
- - - -
①,其他尺寸参考
螺栓:GB 29.2,GB 944.1; 垫圈:GB 9074.24 / GB 9074.26
