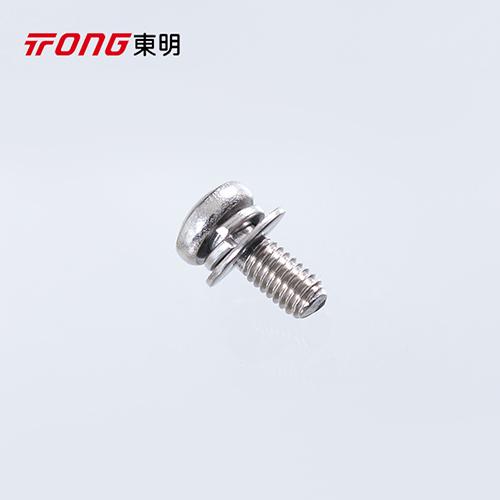

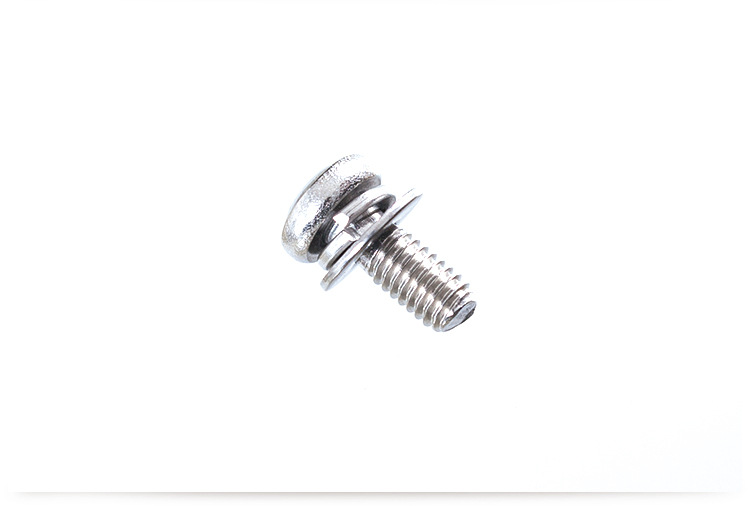

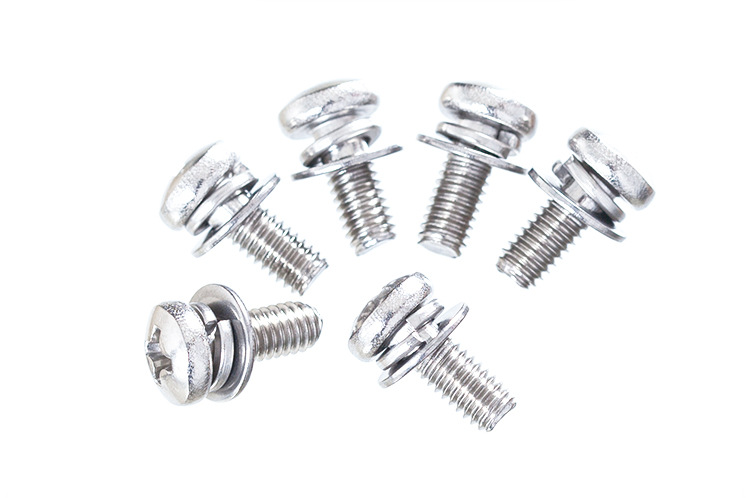

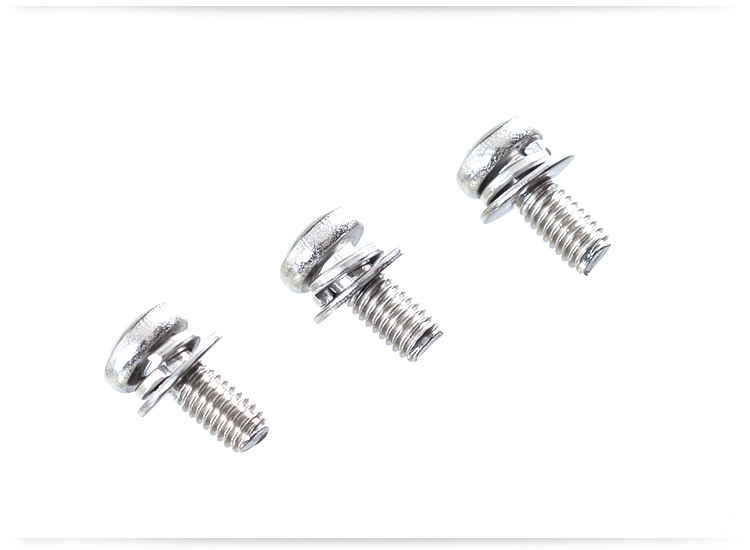

GB9074.8 组合螺钉

对应标准:GB 9074.8-1988 十字槽小盘头螺钉、弹簧垫圈及平垫圈组合件

产品详情



对应标准数据参考
GB 9074.8-1988 十字槽小盘头螺钉、弹簧垫圈及平垫圈组合件
Cross Recessed Small Pan Head Screw,Single Coil Spring Lock Washer And Plain Washer Assemblies
GB 9074.8-1988 十字槽小盘头螺钉、弹簧垫圈及平垫圈组合件

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重 螺纹长度

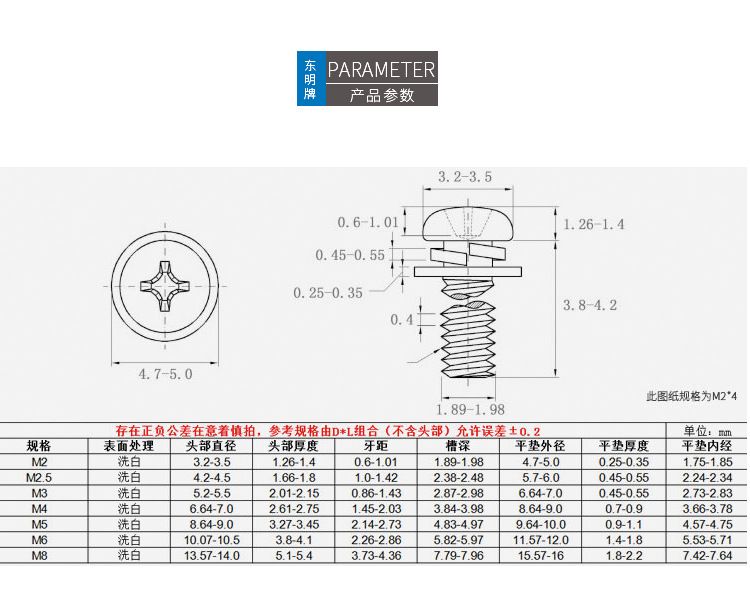

螺纹尺寸
d
M2.5 M3 M4 M5 M6
P 螺距
a 最大值
b 最小值
k 最大值
最小值
D1 公称
D2 参考值
h 公称
H 公称
槽号
0.45 0.5 0.7 0.8 1
0.8 1 1.4 1.6 2
25 25 38 38 38
1.8 2.15 2.75 3.45 4.1
1.66 2.01 2.61 3.27 3.8
6 7 9 10 12
4.34 5.23 6.78 8.75 10.71
0.5 0.5 0.8 1 1.6
1.5 2 2.75 3.25 4
1 2 2 2 3
千件钢制重≈kg
- - - - -
螺纹长度b
- - - - -
①,十字槽小盘头螺钉尺寸参照 GB 823;十字槽参照 GB 944.1。
