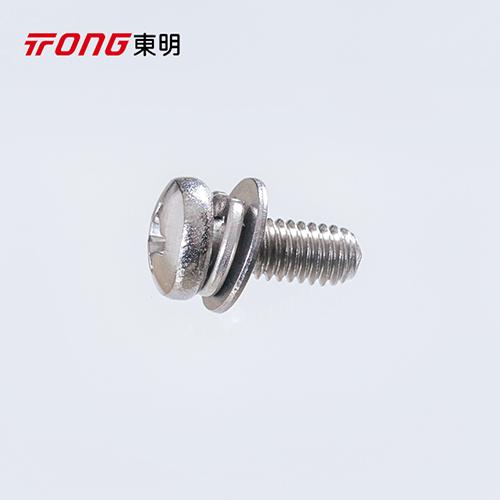

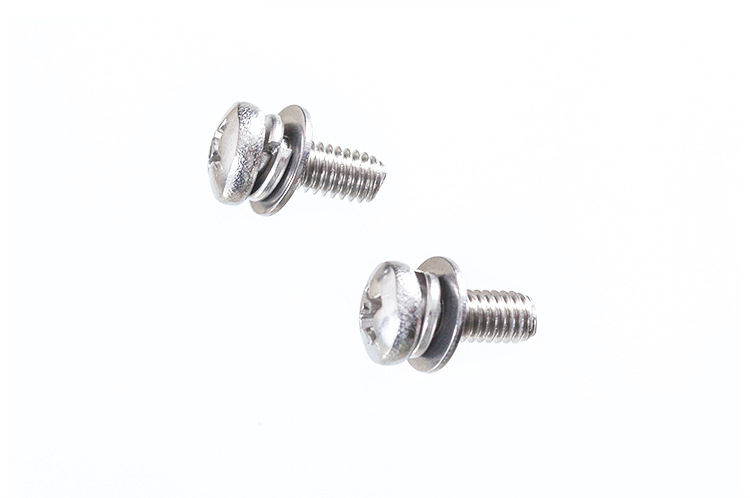

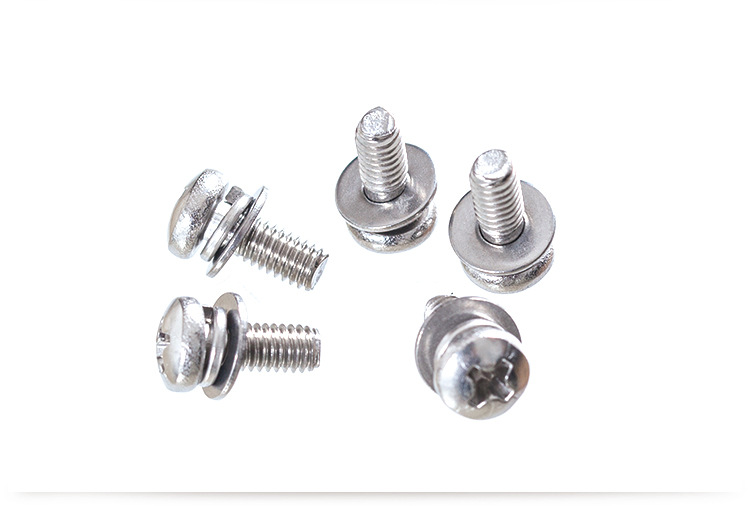

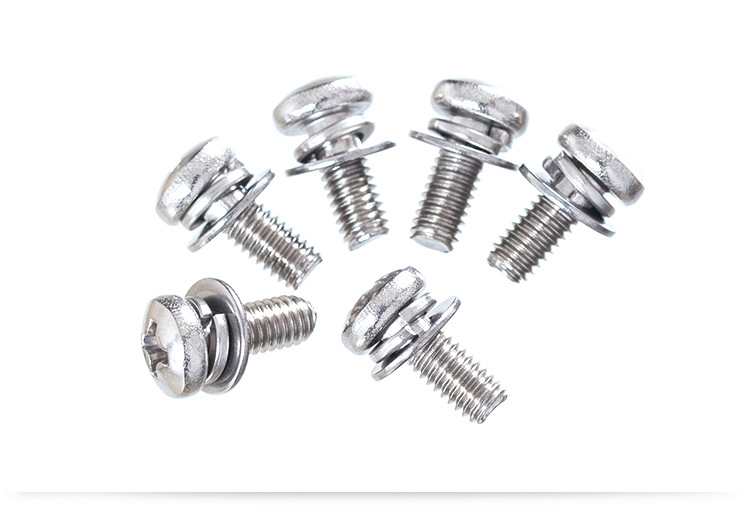

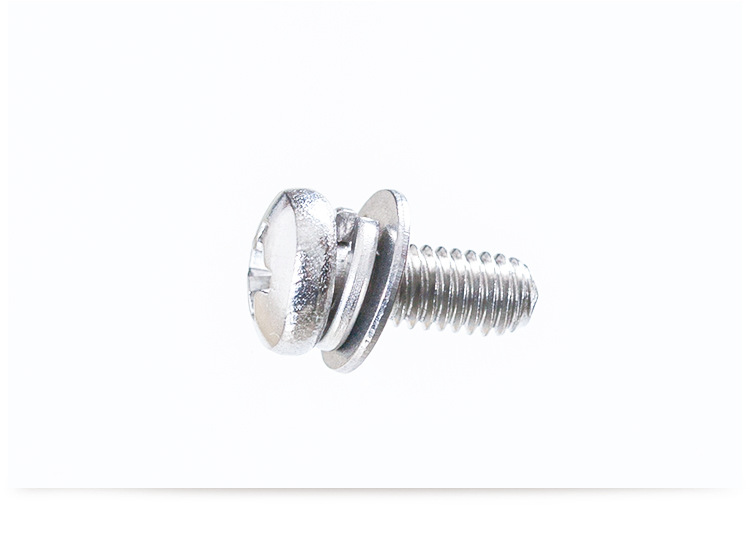

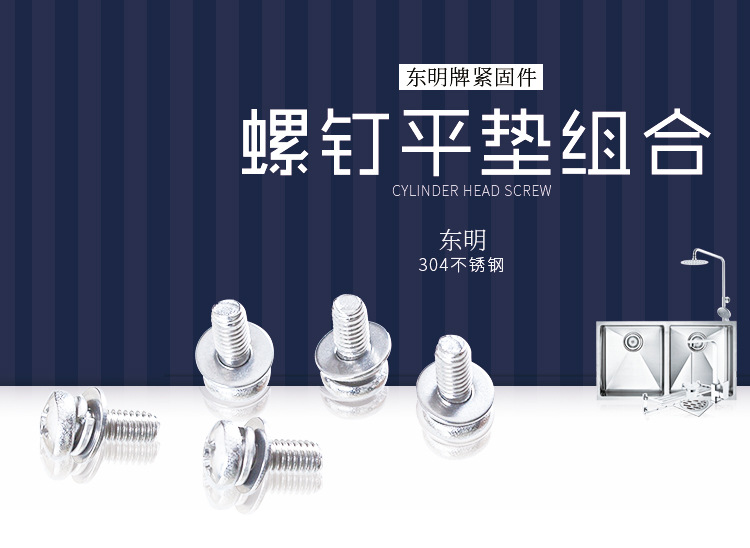

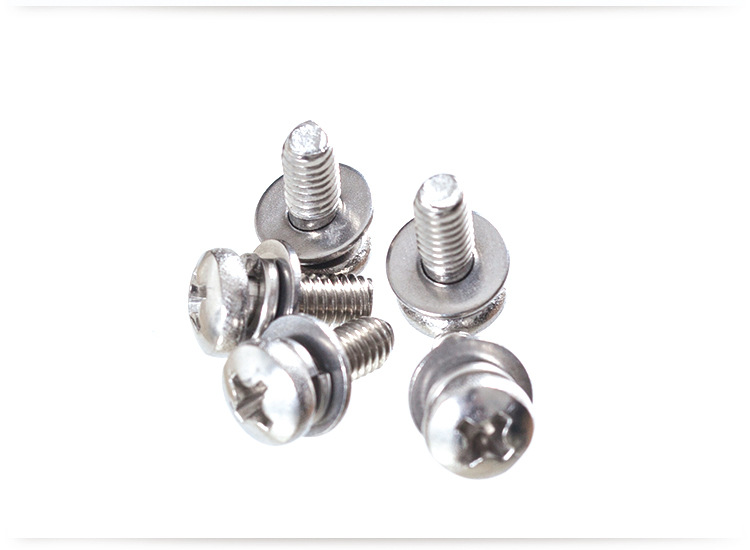

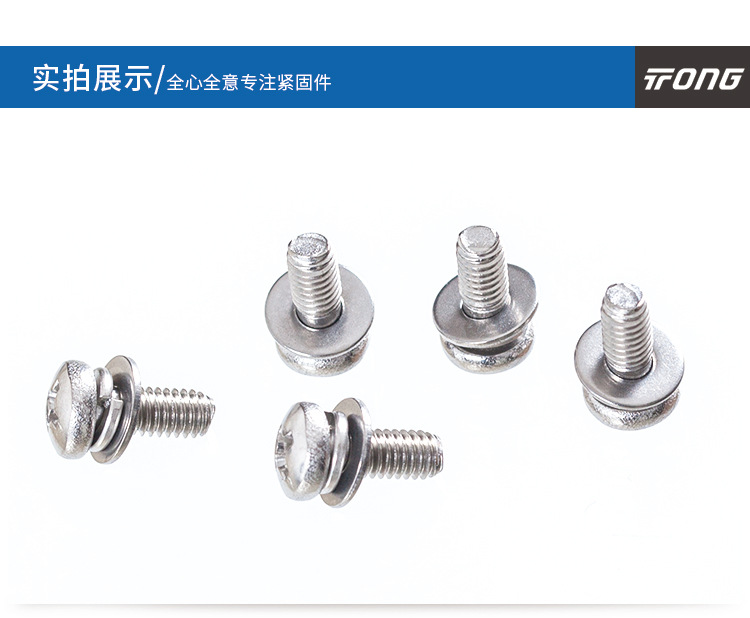

GB9074.4 组合螺钉

对应标准：GB 9074.4-1988 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件

产品详情

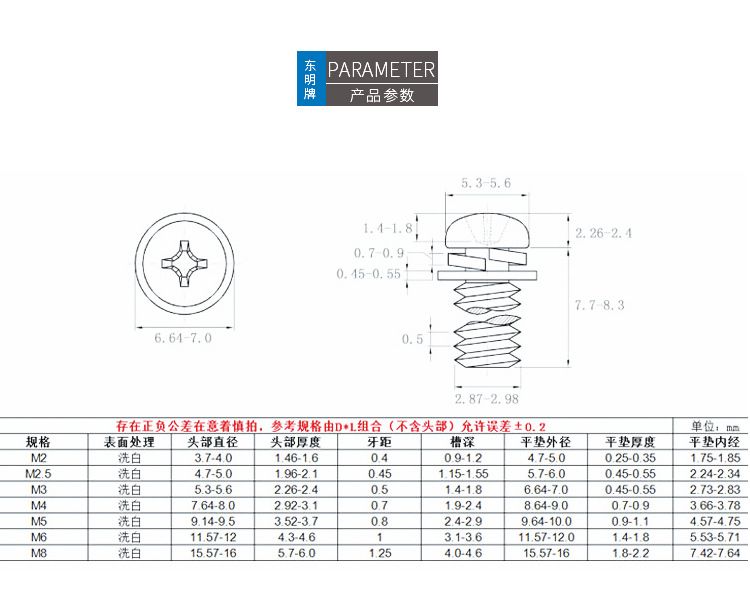

对应标准数据参考
GB 9074.4-1988 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件
Cross Recessed Pan Head Screws, Single Coil Spring Lock Washer and Plain Washers Assemblies
GB 9074.4-1988 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重 螺纹长度
螺纹尺寸
d
M3 M4 M5 M6
P 螺距
a 最大值
b 最小值
k 最大值
最小值
h 公称
H 公称
D1 公称
D2 参考
槽号
0.5 0.7 0.8 1
1 1.4 1.6 2
25 38 38 38
2.4 3.1 3.7 4.6
2.26 2.92 3.52 4.3
0.5 0.8 1 1.6
1.5 2 2.75 3.25
7 9 10 12
5.23 6.78 8.75 10.71
1 2 2 3
千件钢制重≈kg
- - - -
螺纹长度b
- - - -
①,十字槽盘头螺钉尺寸参照 GB 818；十字槽参照 GB 944.1。
