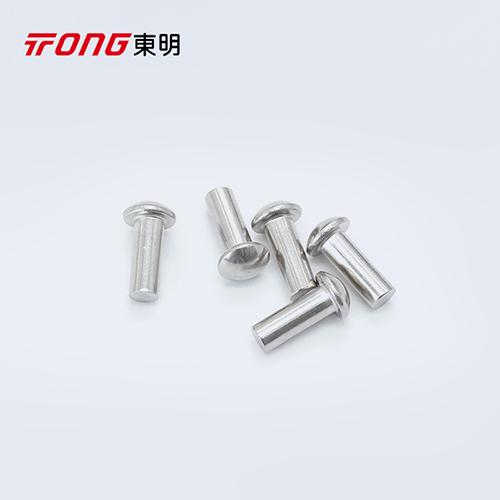

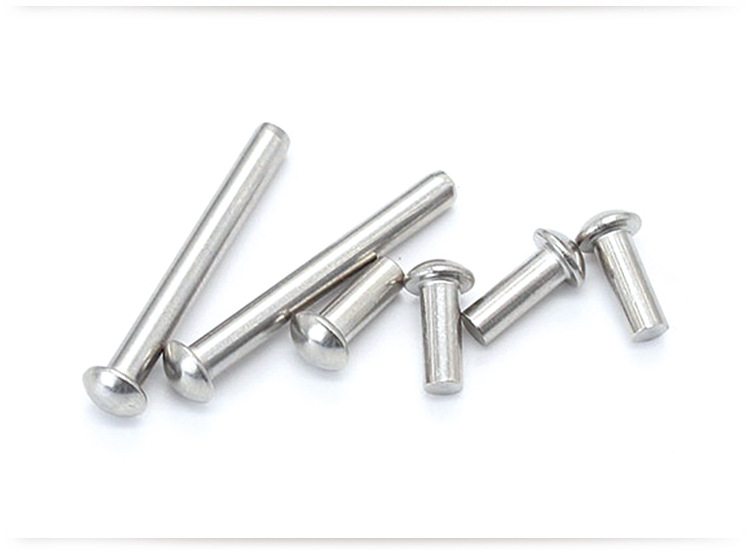

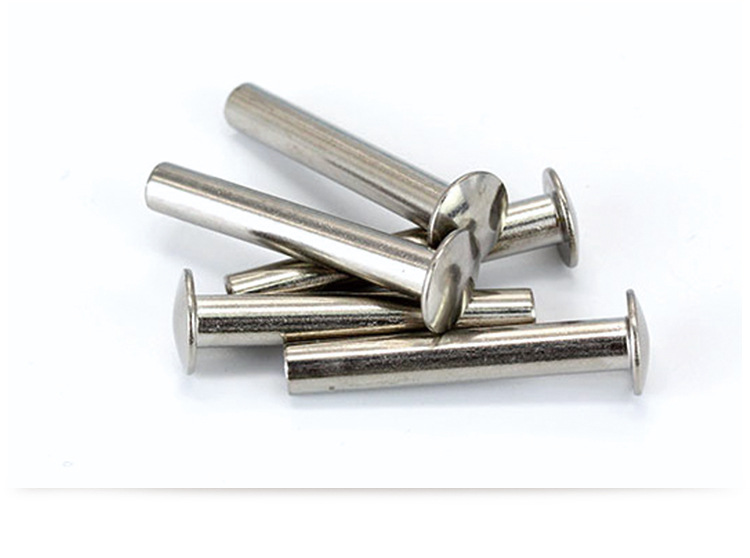

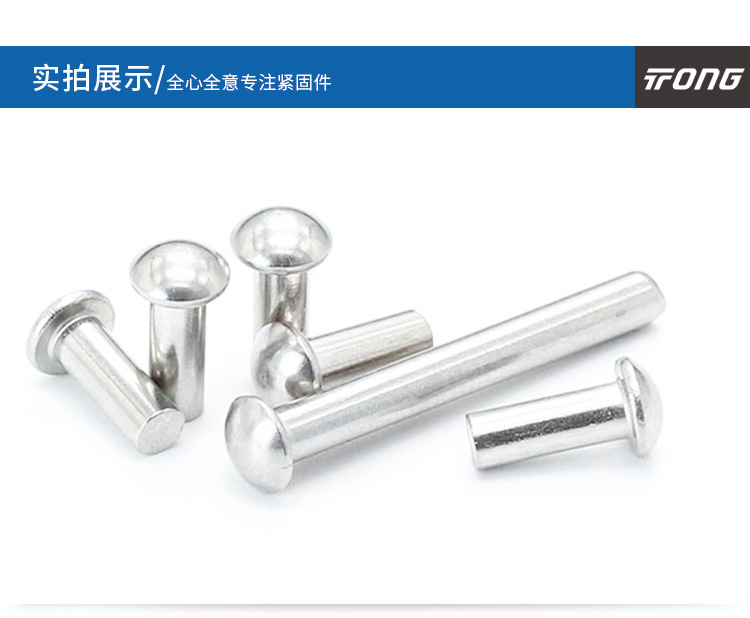

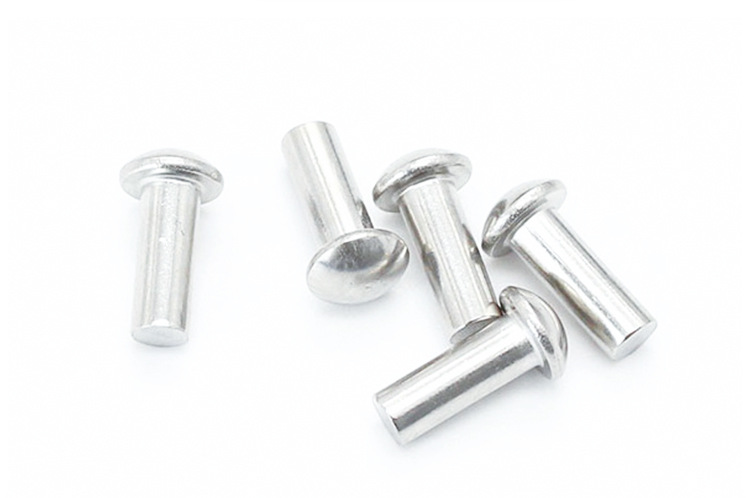

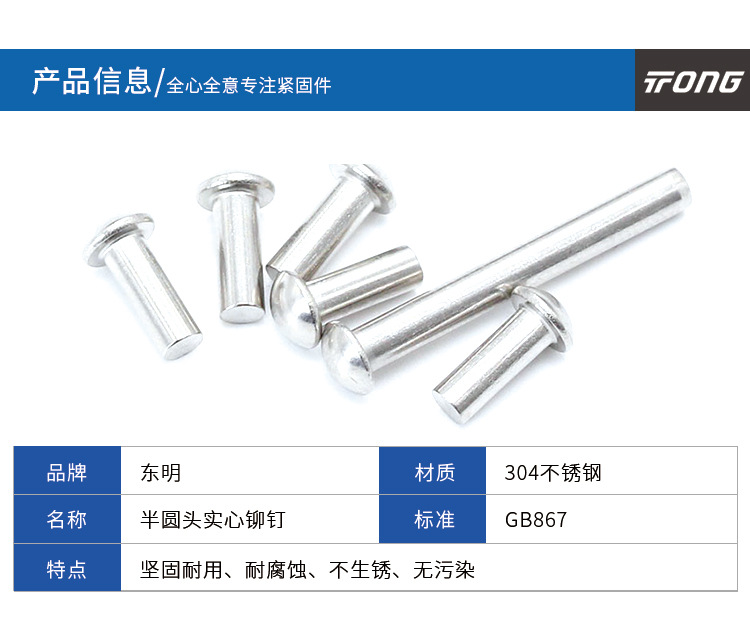

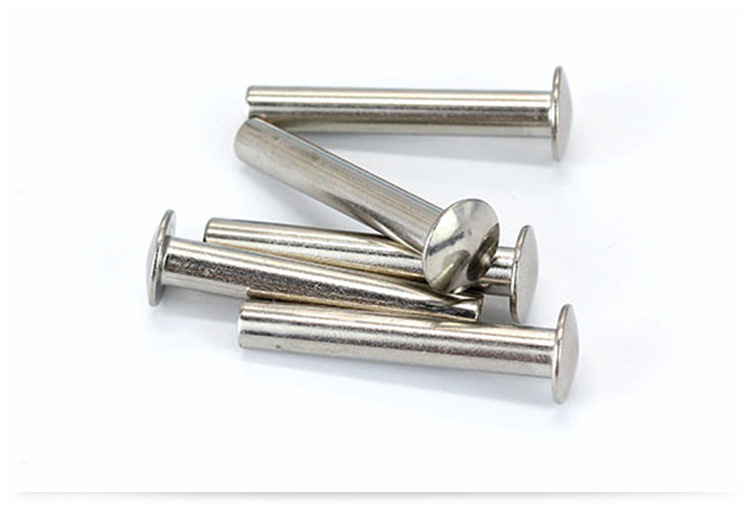

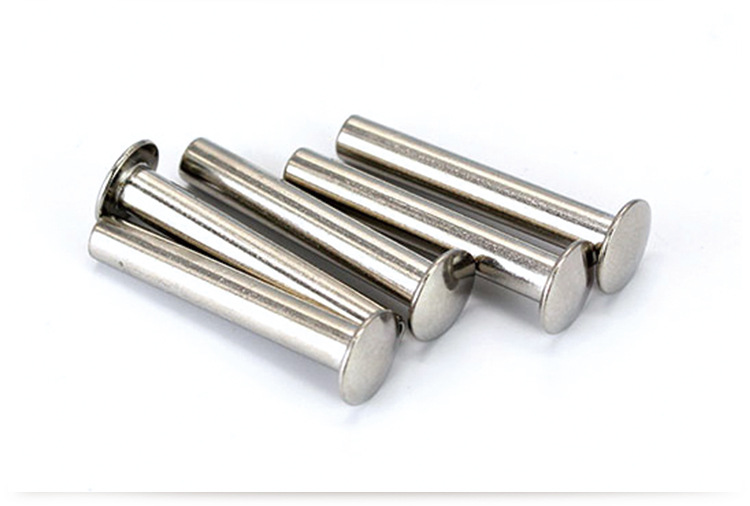

GB867 半圆头实心铆钉

对应标准：GB 867-1986 半圆头铆钉

立即在线询价立即在线询价

产品详情

对应标准数据参考

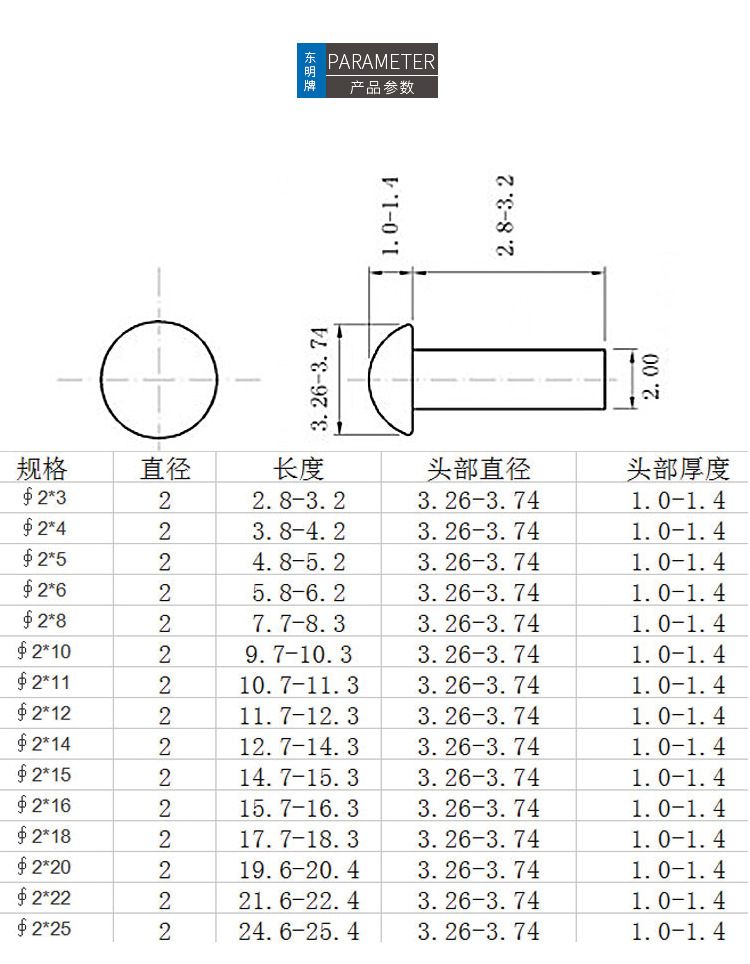

GB 867-1986 半圆头铆钉 Round Head Rivets
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

公称直径
d

Φ0.6

Φ0.8

Φ1

(Φ1.2)

Φ1.4

(Φ1.6)

Φ2

Φ2.5

Φ3

d		最大值
		最小值
d_k		最大值
		最小值
k		最大值
		最小值
R
r		最大值

0.64	0.84	1.06	1.26	1.46	1.66	2.06	2.56	3.06
0.56	0.76	0.94	1.14	1.34	1.54	1.94	2.44	2.94
1.3	1.6	2	2.3	2.7	3.2	3.74	4.84	5.54
0.9	1.2	1.6	1.9	2.3	2.8	3.26	4.36	5.06
0.5	0.6	0.7	0.8	0.9	1.2	1.4	1.8	2
0.3	0.4	0.5	0.6	0.7	0.8	1	1.4	1.6
0.58	0.74	1	1.2	1.4	1.6	1.9	2.5	2.9
0.05	0.05	0.1	0.1	0.1	0.1	0.1	0.1	0.1

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

公称直径
d

(Φ3.5)

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

(Φ14)

Φ16

d		最大值
		最小值
d_k		最大值
		最小值
k		最大值
		最小值
R
r		最大值

3.58	4.08	5.08	6.08	8.1	10.1	12.12	14.12	16.12
3.42	3.92	4.92	5.92	7.9	9.9	11.88	13.88	15.88
6.59	7.39	9.09	11.35	14.35	17.35	21.42	24.42	29.42
6.01	6.81	8.51	10.65	13.65	16.65	20.58	23.58	28.58
2.3	2.6	3.2	3.84	5.04	6.24	8.29	9.29	10.29
1.9	2.2	2.8	3.36	4.56	5.76	7.71	8.71	9.71
3.4	3.8	4.7	6	8	9	11	12.5	15.5
0.3	0.3	0.3	0.3	0.3	0.3	0.4	0.4	0.4

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

①,技术条件按 GB 116-86 规定。
