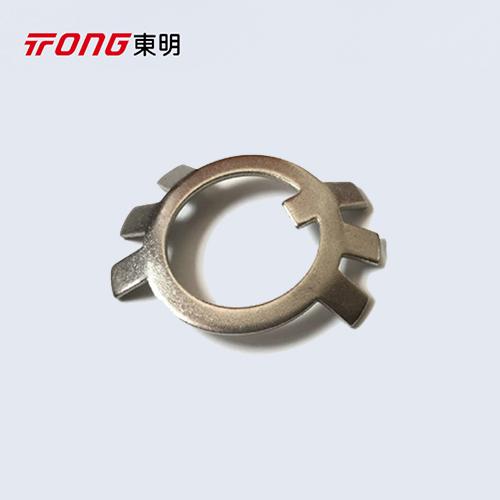

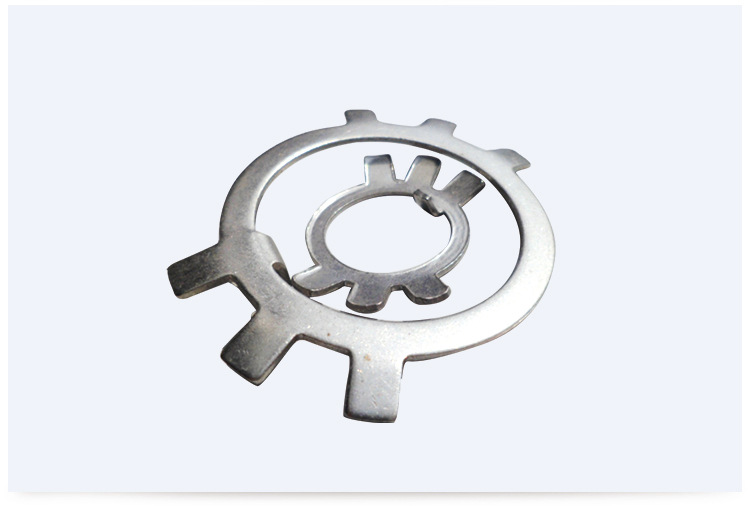

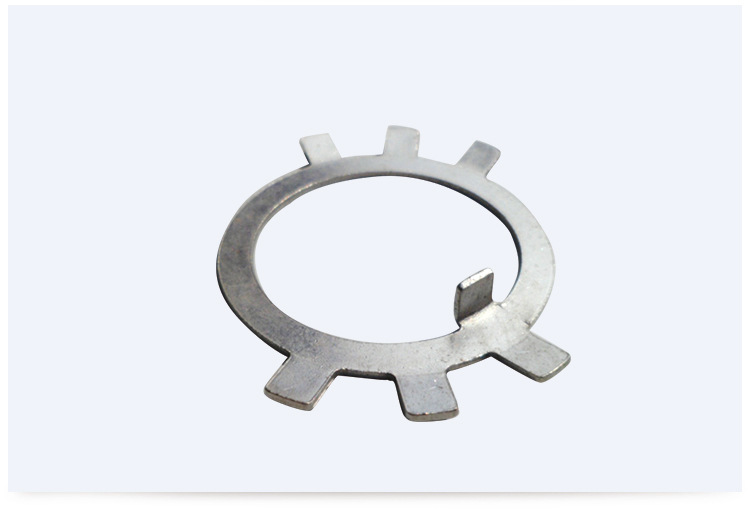

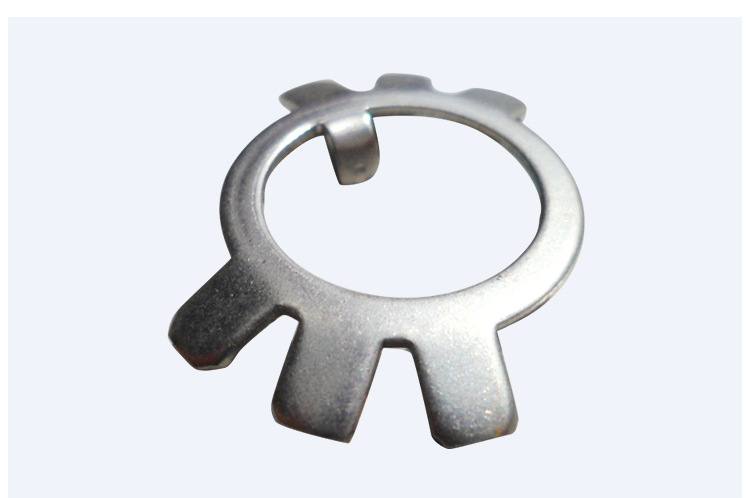

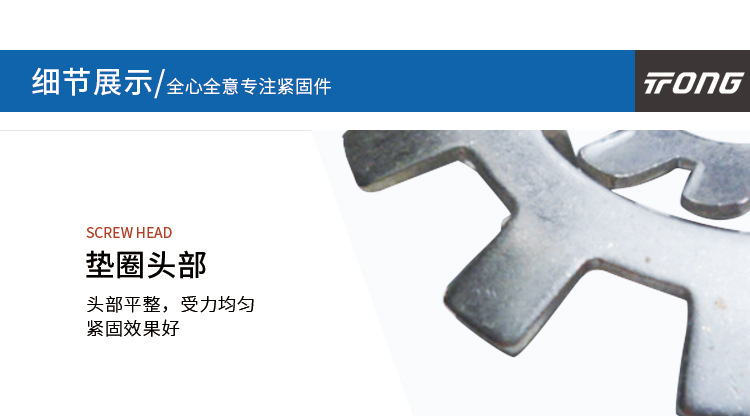

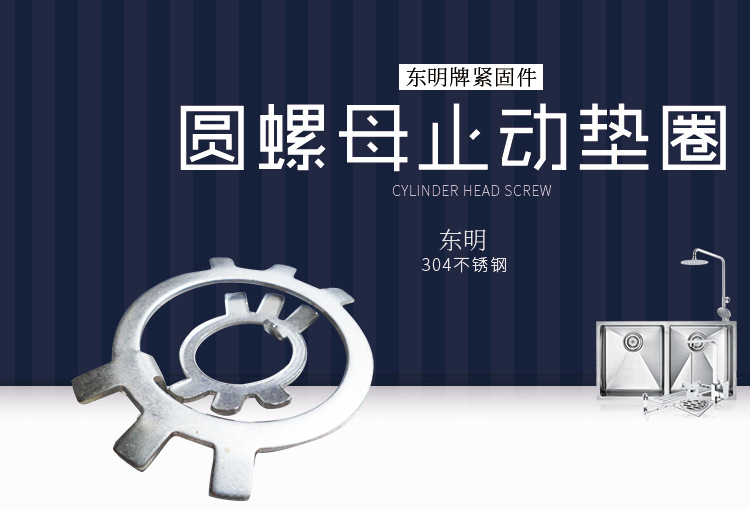

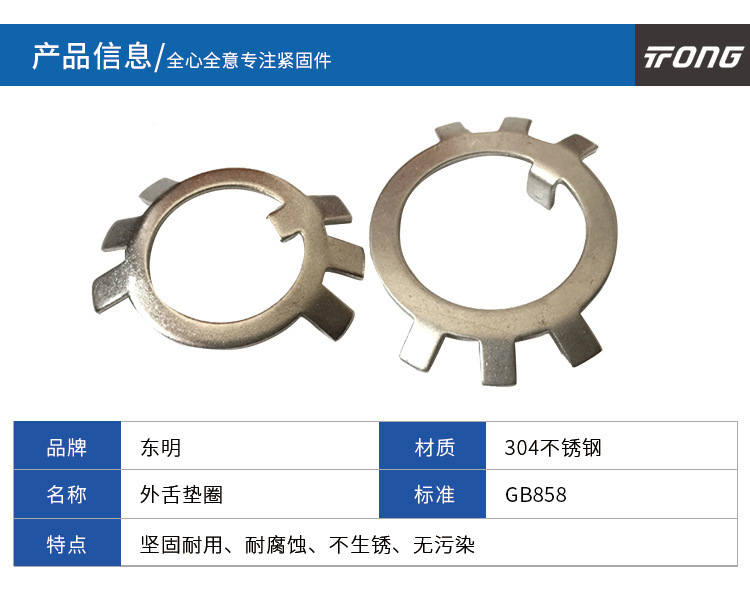

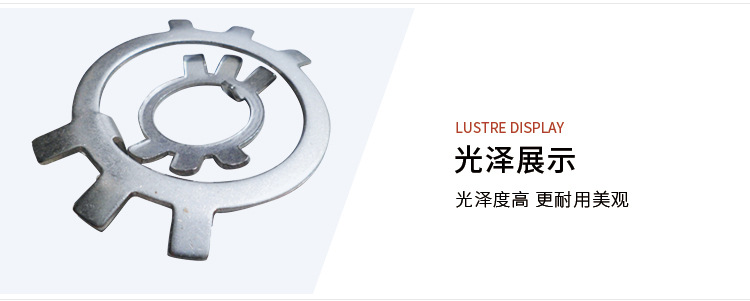

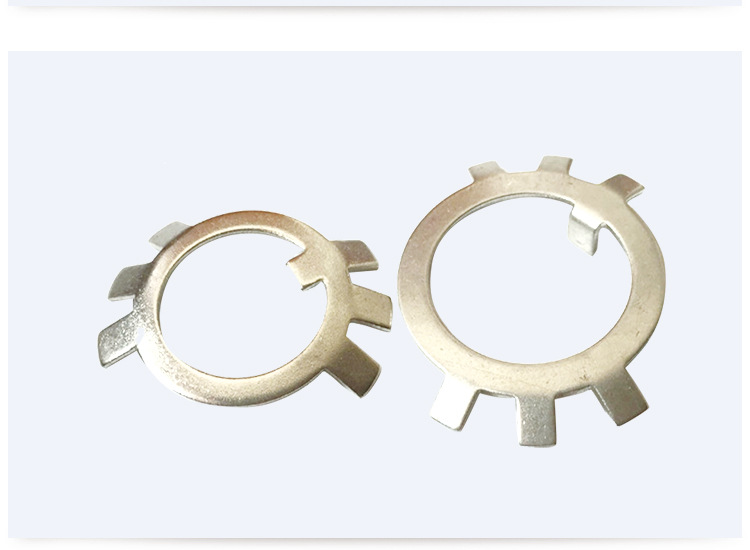

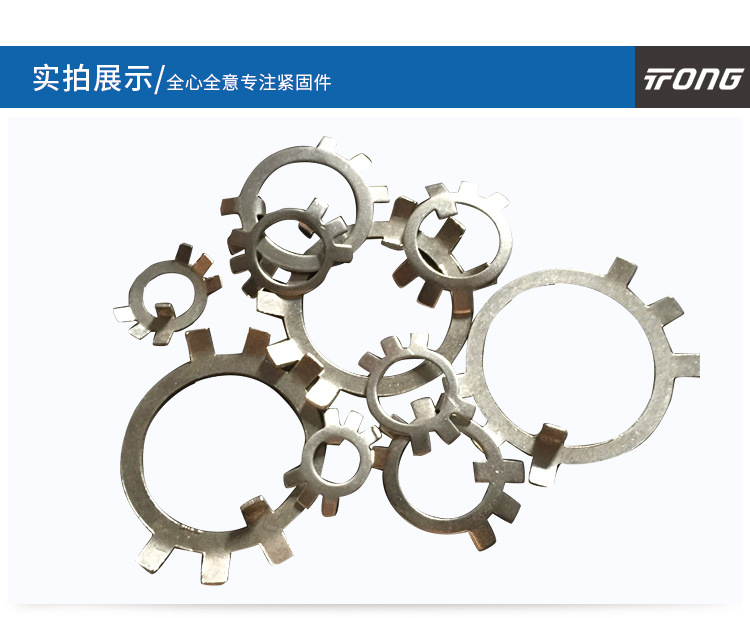

GB858 圆螺母用止动垫圈

对应标准：GB 858-1988 圆螺母用止动垫圈

产品详情



对应标准数据参考

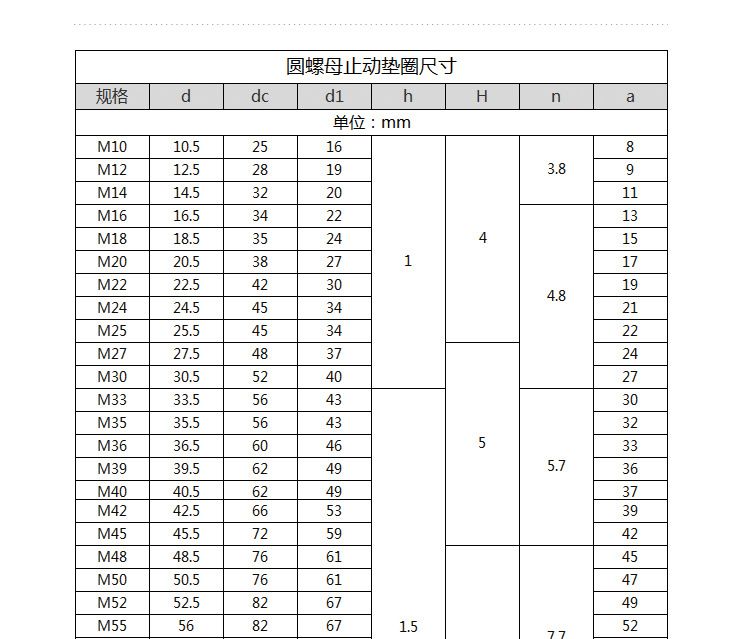

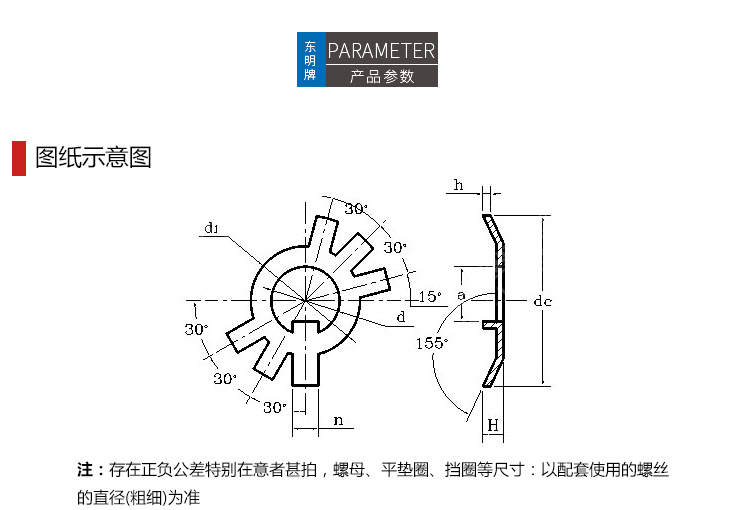

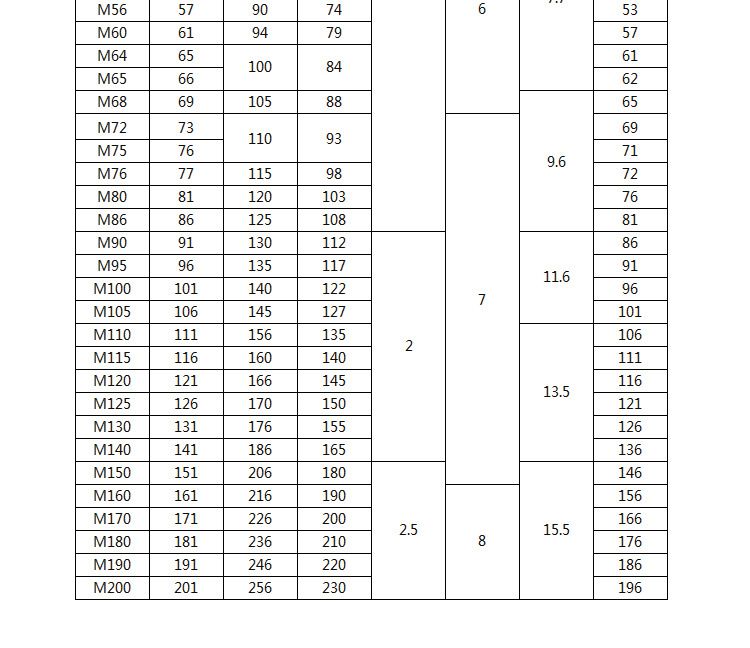

GB 858-1988 圆螺母用止动垫圈
Tab Washers for Round Nuts
GB 858-1988 圆螺母用止动垫圈

尺寸单位: 毫米(mm)
规格
10 12 14 16 18 20 22 24 25 ① 27 30 33
d
dc
D1
s
h
b
a
千件重(钢制)≈kg
10.5 12.5 14.5 16.5 18.5 20.5 22.5 24.5 25.5 27.5 30.5 33.5
25 28 32 34 35 38 42 45 45 48 52 56
16 19 20 22 24 27 30 34 34 37 40 43
1 1 1 1 1 1 1 1 1 1 1 1.5
3 3 3 3 4 4 4 4 4 5 5 5
3.8 3.8 3.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 5.7
8 9 11 13 15 17 19 21 22 24 27 30
1.91 2.3 2.5 2.99 3.04 3.5 4.14 5.01 4.7 5.4 5.87 10.01
规格
35 ① 36 39 40 ① 42 45 48 50 ① 52 55 ① 56 60
d
dc
D1
s
h
b
a
千件重(钢制)≈kg
35.5 36.5 39.5 40.5 42.5 45.5 48.5 50.5 52.5 56 57 61
56 60 62 62 66 72 76 76 82 82 90 94
43 46 49 49 53 59 61 61 67 67 74 79
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
5 5 5 5 5 5 5 5 6 6 6 6
5.7 5.7 5.7 5.7 5.7 5.7 7.7 7.7 7.7 7.7 7.7 7.7
32 33 36 37 39 42 45 47 49 52 53 57
8.75 10.76 11.06 10.33 12.55 16.3 17.68 15.85 21.12 17.67 26 28.4
规格
64 65 ① 68 72 75 ① 76 80 85 90 95 100 105
d
dc
D1
s
h
b
a
千件重(钢制)≈kg
65 66 69 73 76 77 81 86 91 96 101 106
100 100 105 110 110 115 120 125 130 135 140 145
84 84 88 93 93 98 103 108 112 117 122 127
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 2
6 6 6 7 7 7 7 7 7 7 7 7
7.7 7.7 9.6 9.6 9.6 9.6 9.6 9.6 11.6 11.6 11.6 11.6
61 62 65 69 71 72 76 81 86 91 96 101
31.55 30.35 34.69 37.9 33.9 41.27 44.7 46.72 64.82 67.4 69.97 72.54
规格
110 115 120 125 130 140 150 160 170 180 190 200
d
dc
D1
s
h
b
a
千件重(钢制)≈kg
111 116 121 126 131 141 151 161 171 181 191 201
156 160 166 170 176 186 206 216 226 236 246 256
135 140 145 150 155 165 180 190 200 210 220 230
2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
7 7 7 7 7 7 7 8 8 8 8 8
13.5 13.5 13.5 13.5 13.5 13.5 15.5 15.5 15.5 15.5 15.5 15.5
106 111 116 121 126 136 146 156 166 176 186 196
89.08 91.33 94.96 97.21 100.8 106.7 175.9 185.1 194 202.9 211.7 220.6
①,仅用于滚动轴承锁紧装置。
②,技术条件按 GB 98 规定。
