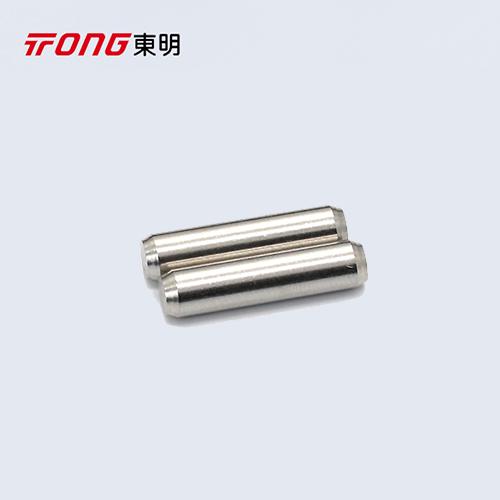

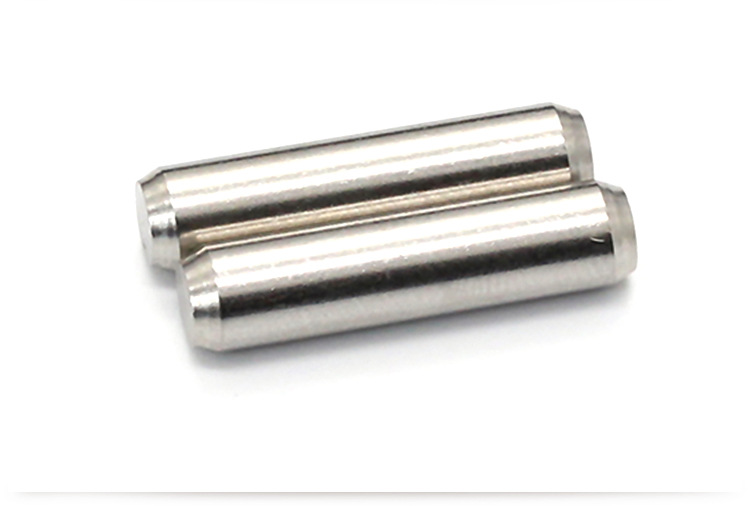

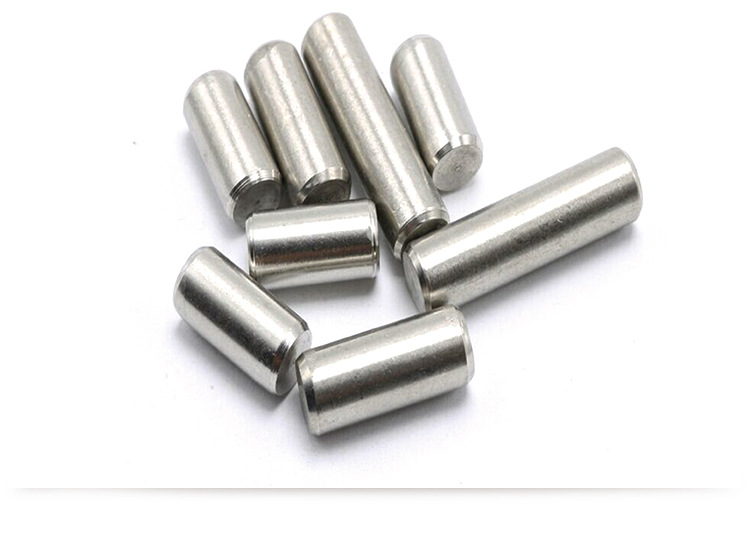

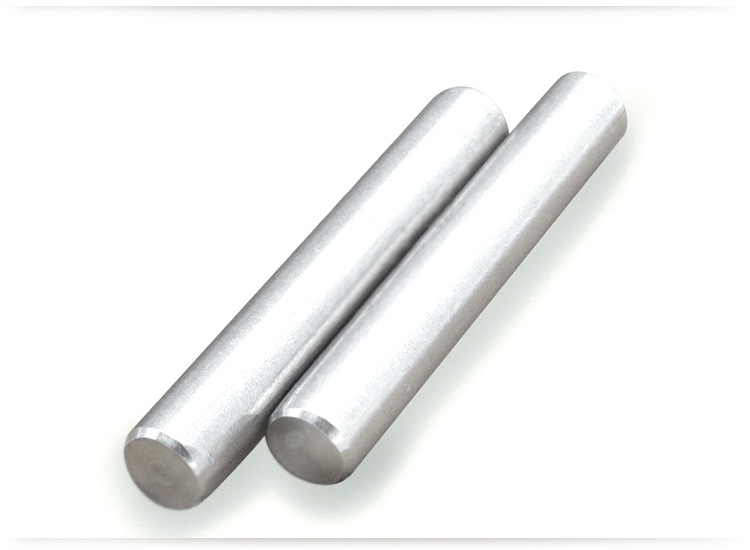

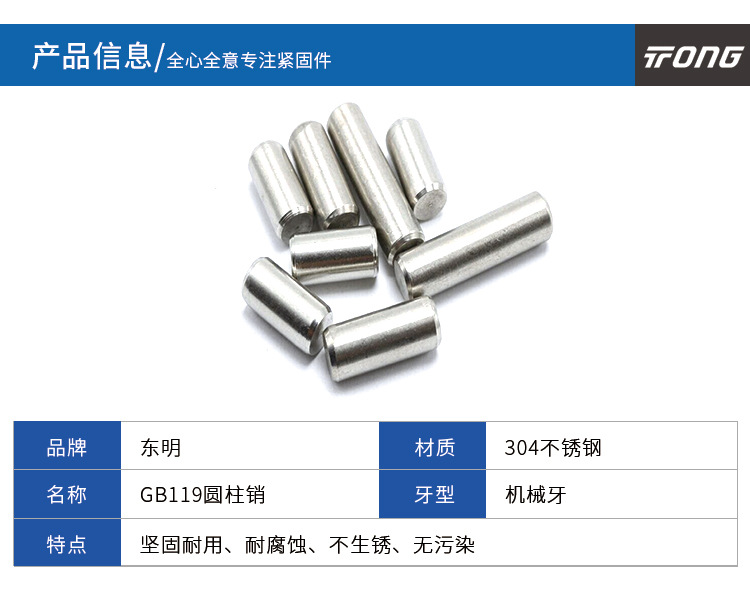

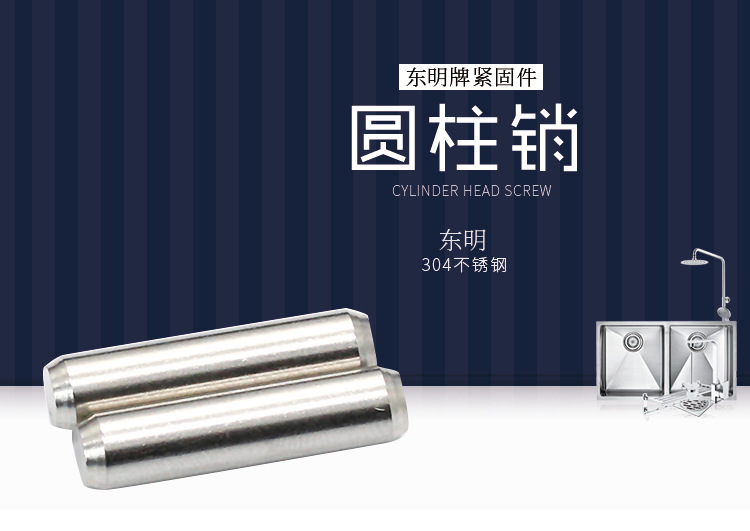

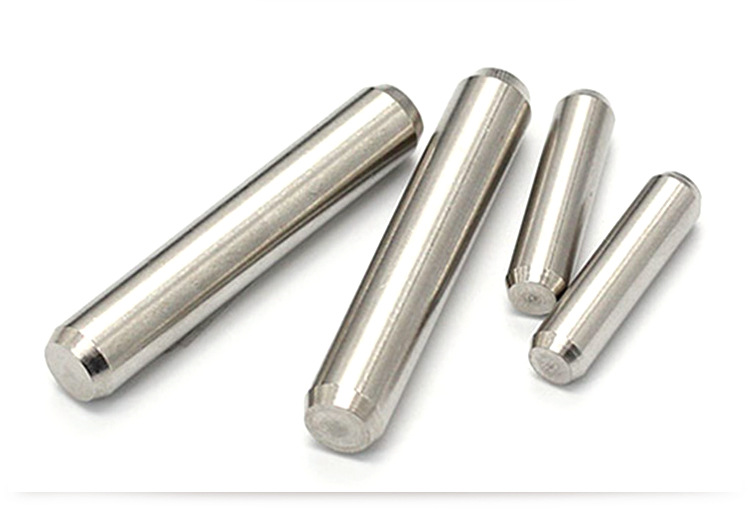

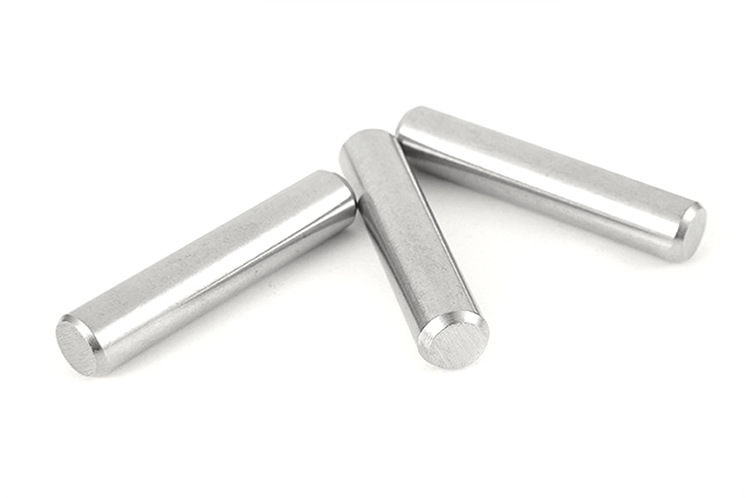

GB119 圆柱销

对应标准:GB /T119.1-2000 不淬硬钢和奥氏体不锈钢圆柱销

产品详情



对应标准数据参考
GB /T119.1-2000 不淬硬钢和奥氏体不锈钢圆柱销
Parallel Pins,Of Unhardened Steel And Austenitic Stainless Steel
GB /T119.1-2000 不淬硬钢和奥氏体不锈钢圆柱销

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重

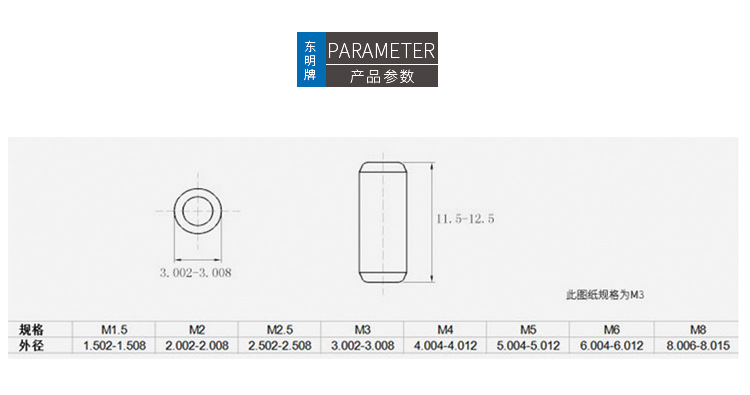

公称直径
d
Φ0.6 Φ0.8 Φ1 Φ1.2 Φ1.5 Φ2 Φ2.5 Φ3 Φ4 Φ5
d m6 最大值
最小值
d h8 最大值
最小值
c
0.608 0.808 1.008 1.208 1.508 2.008 2.508 3.008 4.012 5.012
0.602 0.802 1.002 1.202 1.502 2.002 2.502 3.002 4.004 5.004
0.6 0.8 1 1.2 1.5 2 2.5 3 4 5
0.586 0.786 0.986 1.186 1.486 1.986 2.486 2.986 3.982 4.982
0.12 0.16 0.2 0.25 0.3 0.35 0.4 0.5 0.63 0.8
千件钢制重≈kg
- - - - - - - - - -
公称直径
d
Φ6 Φ8 Φ10 Φ12 Φ16 Φ20 Φ25 Φ30 Φ40 Φ50
d m6 最大值
最小值
d h8 最大值
最小值
c
6.012 8.015 10.015 12.018 16.018 20.021 25.021 30.021 40.025 50.025
6.004 8.006 10.006 12.007 16.007 20.008 25.008 30.008 40.009 50.009
6 8 10 12 16 20 25 30 40 50
5.982 7.978 9.978 11.973 15.973 19.967 24.967 29.967 39.961 49.961
1.2 1.6 2 2.5 3 3.5 4 5 6.3 8
千件钢制重≈kg
- - - - - - - - - -
①,其他公差由供需双方协议。
