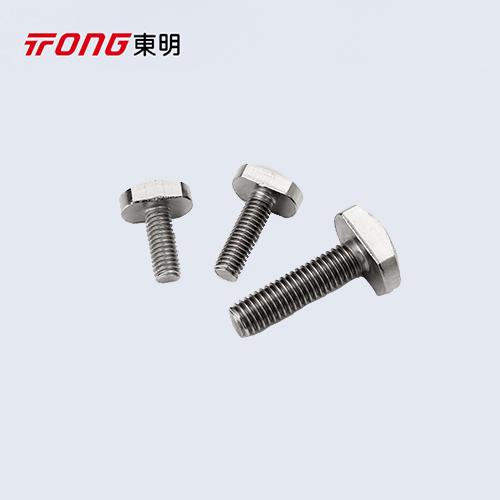

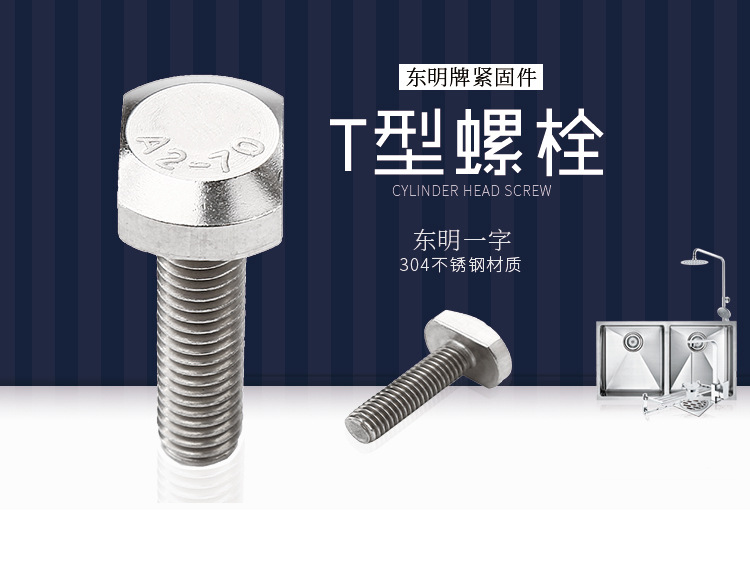

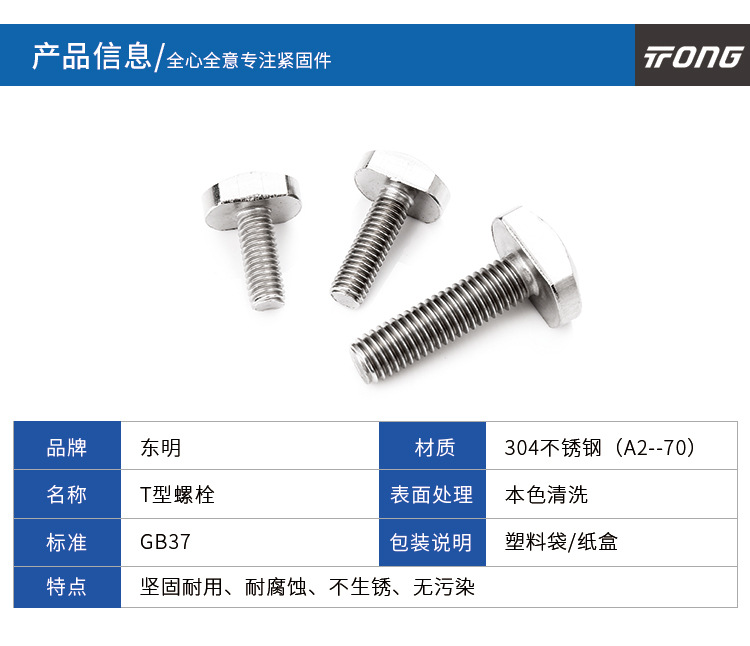

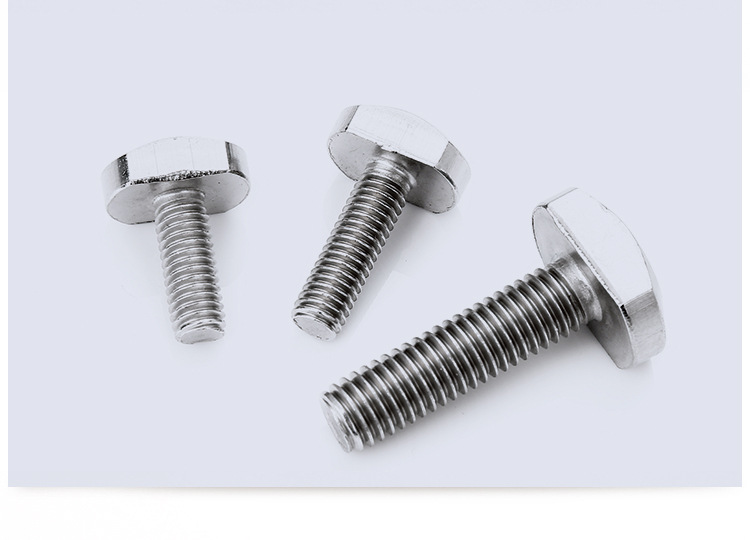

GB37 T型螺栓

对应标准：GB 37-1988 T形槽用螺栓

立即在线询价立即在线询价

产品详情

对应标准数据参考

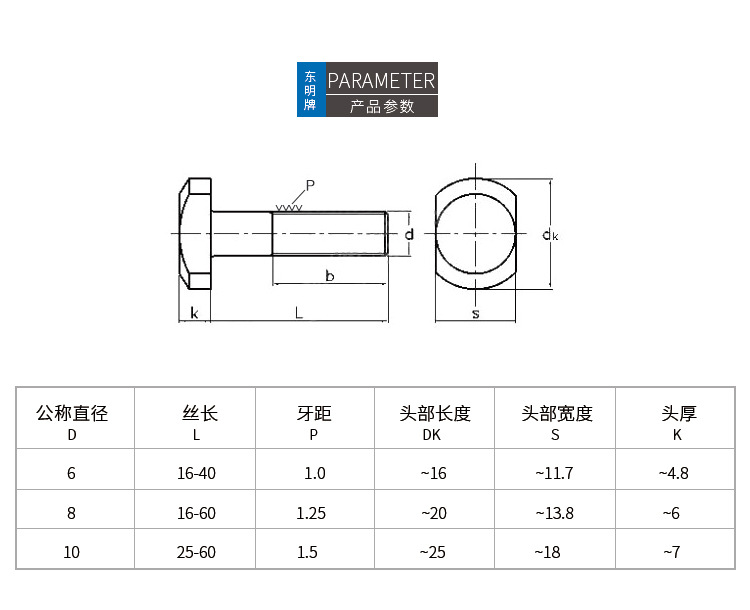

GB 37-1988 T形槽用螺栓 Bolts For T-Slot
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹尺寸
d

M5

M6

M8

M10

M12

M16

P		螺距
b		L≤125
		125＜L≤200
		L＞200
d_s		最大值
		最小值
D
k		最大值
		最小值
h
s		最大值
		最小值
x		最大值

0.8	1	1.25	1.5	1.75	2
16	18	22	26	30	38
/	/	28	32	36	44
/	/	/	/	/	57
5	6	8	10	12	16
4.70	5.70	7.64	9.64	11.57	15.57
12	16	20	25	30	38
4.24	5.24	6.24	7.29	8.89	11.95
3.76	4.76	5.76	6.71	8.31	11.25
2.8	3.4	4.1	4.8	6.5	9
9	12	14	18	22	28
8.64	11.57	13.57	17.57	21.16	27.16
2.0	2.5	3.2	3.8	4.2	5

千件钢制重≈kg

-

-

-

-

-

-

螺纹尺寸
d

M20

M24

M30

M36

M42

M48

P		螺距
b		L≤125
		125＜L≤200
		L＞200
d_s		最大值
		最小值
D
k		最大值
		最小值
h
s		最大值
		最小值
x		最大值

2.5	3	3.5	4	4.5	5
46	54	66	78	/	/
52	60	72	84	96	108
65	73	85	97	109	121
20	24	30	36	42	48
19.48	23.48	29.48	35.38	41.38	47.38
46	58	75	85	95	105
14.35	16.35	20.42	24.42	28.42	32.5
13.65	15.65	19.58	23.58	27.58	31.5
10.4	11.8	14.5	18.5	22.0	26.0
34	44	56	67	76	86
33	43	54.8	65.1	74.1	83.8
6.3	7.5	8.8	10	11.3	12.5

千件钢制重≈kg

-

-

-

-

-

-

①,D₁ ≈ 0.95s
